Арматурный каркас монолитной плиты: как проверить две сетки
На площадке уже связали нижнюю сетку, а верхняя пока лежит рядом. Кажется, осталось поставить опоры и закрыть всё бетоном. Но именно сейчас важно остановиться: проверить, что две сетки стоят на проектном расстоянии, опоры не качаются, а арматура не перекрывает будущие вводы и отверстия. После заливки исправить такую ошибку почти невозможно.
Армирование фундаментной плиты — это не просто две одинаковые решётки одна над другой. В рабочем чертеже заданы положение стержней, усиленные зоны, проёмы и способ соединения слоёв. Поддерживающие элементы помогают сохранить расстояние между сетками, пока по каркасу ходят и подают бетон. Их форма и шаг тоже должны соответствовать проекту, а не привычке бригады.
Почему две сетки должны работать как единый каркас
Нижний и верхний слои арматуры находятся в разных зонах плиты и воспринимают усилия по-разному. Раскладку и сечение стержней назначает проектировщик с учётом основания, нагрузок, толщины конструкции и схемы опирания. Поэтому нельзя взять сетку от похожего дома и считать, что для своего участка получится тот же результат.

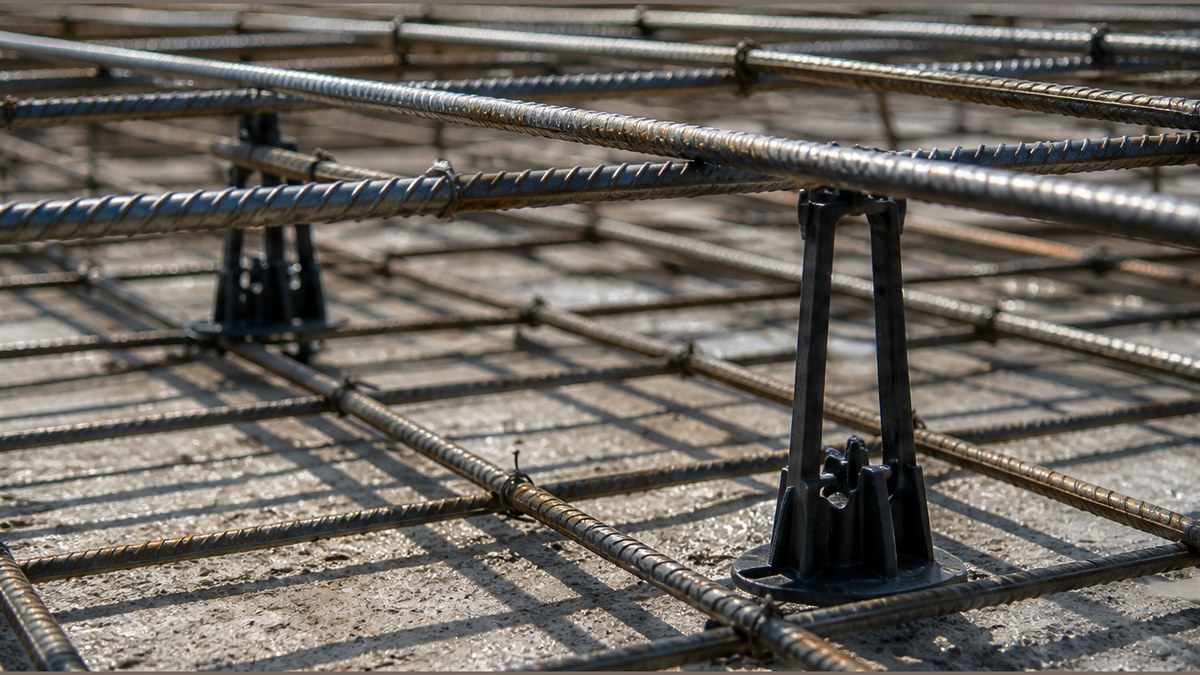

Между слоями устанавливают поддерживающие элементы — их на площадке часто называют «лягушками». Они удерживают верхнюю сетку на заданной высоте и не дают каркасу сложиться при перемещении людей, шланга или бетонной смеси. Если опора прогнулась, стоит на мягком основании или закреплена только в одной точке, верхний слой может сместиться. Тогда нарушается защитный слой бетона, меняется рабочее положение стержней и появляется риск получить не ту конструкцию, которую показывает чертёж.
У краёв, возле колонн, несущих стен и крупных отверстий могут быть отдельные схемы усиления. На плане они выглядят как дополнительные стержни или изменённая раскладка. Эти участки нельзя «упростить», потому что основная сетка кажется достаточно плотной. Перед сборкой удобно разложить рядом план и детали узлов, чтобы усиления не обнаружились уже под ногами у бригады.
| Что видно на площадке | Зачем это нужно | Что сверить с проектом |
|---|---|---|
| Нижняя сетка на фиксаторах | Удерживает рабочую арматуру в нижней зоне | Направление стержней, раскладку и опирание |
| Поддерживающие элементы между сетками | Сохраняют высоту верхнего слоя | Тип, расположение и устойчивость опор |
| Верхняя сетка | Работает в заданной проектом зоне плиты | Привязки, нахлёсты и непрерывность раскладки |
| Дополнительные стержни и обрамления | Усиливают отдельные участки и края проёмов | Узлы усиления, отверстия и выпуски |
Сверьте чертёж до того, как связывать весь каркас

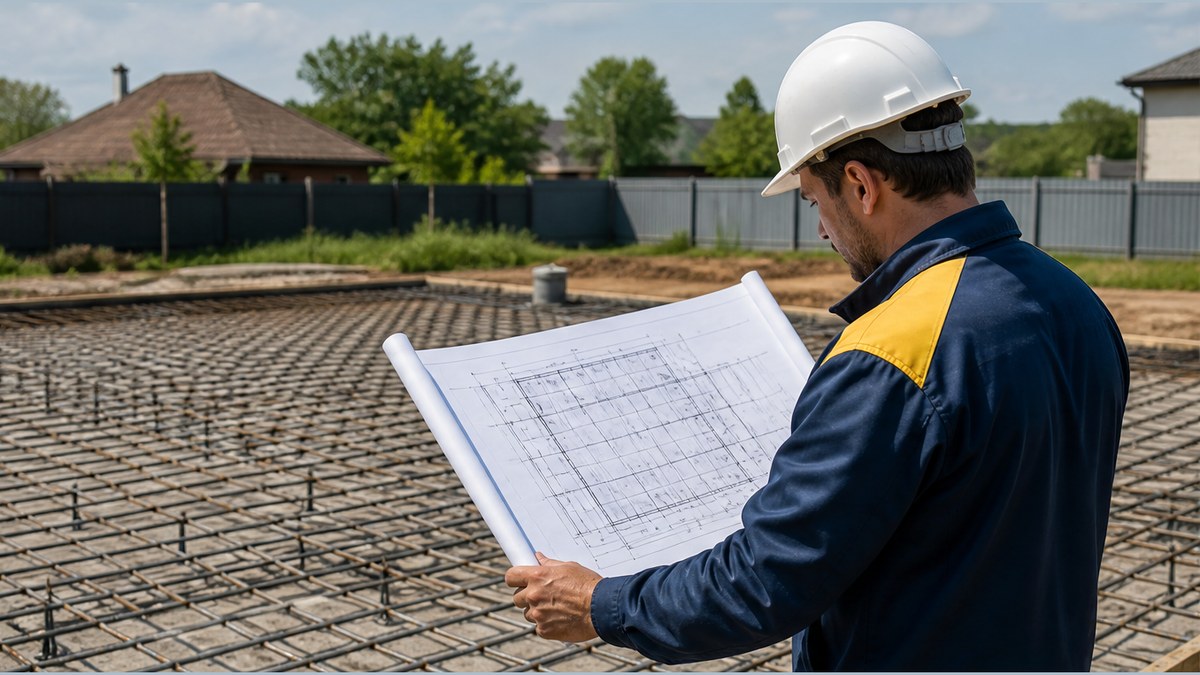

Самая полезная проверка обычно проходит до массовой сборки. Возьмите план армирования, найдите на нём оси и границы плиты, а затем отметьте места, где схема меняется. Особенно внимательно посмотрите на вводы коммуникаций, лестничный проём, приямки и участки под несущими стенами, если они показаны в проекте.
Не стоит начинать с вопроса «какой здесь должен быть диаметр?». Для конкретной плиты его нельзя назначить по фотографии соседней стройки или общему совету. Сверьте обозначение стержня и расстояние между ними со спецификацией, а спорные места задайте проектировщику до вязки. Если проект неполный или версии листов отличаются, лучше выяснить это до заказа металла.

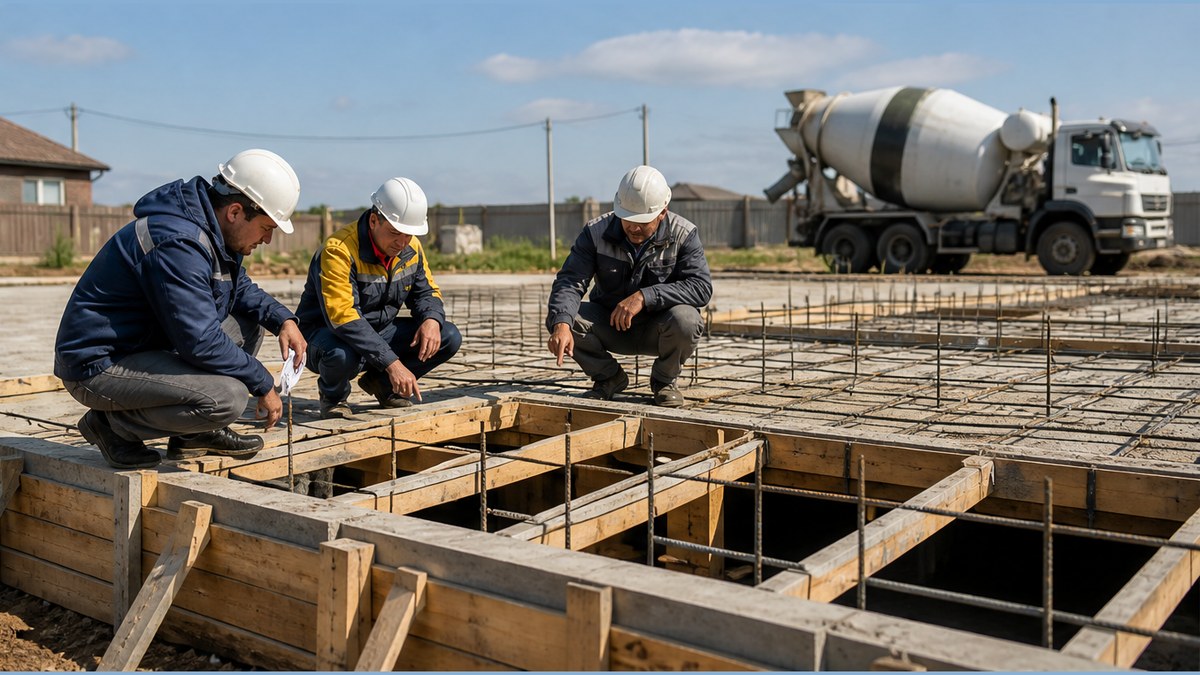

Как принимать каркас перед бетонированием
Проверка занимает меньше времени, пока арматура открыта. Удобно пройти площадку по одному маршруту и отмечать замечания на распечатке чертежа, а не держать все размеры в памяти.
- Сопоставьте план с разметкой. Проверьте габариты плиты, оси и границы бетонирования. Убедитесь, что на площадке используют актуальный комплект чертежей.
- Осмотрите нижний слой. Сверьте направление и положение стержней, проектные стыки и опорные фиксаторы. Арматура не должна лежать прямо на основании или перемещаться при лёгком нажатии.
- Проверьте опоры между сетками. Они должны стоять устойчиво и удерживать верхний слой на заданной отметке. Если «лягушка» завалилась или согнулась, исправьте её положение до продолжения сборки.
- Сверьте верхнюю сетку и узлы. Посмотрите на стыки, усиления у краёв, отверстий и несущих участков. Проверьте, что добавочные стержни установлены там, где они показаны на чертеже.
- Проверьте защитный слой и закладные. Расстояния до опалубки и основания должны соответствовать проекту; закладные и коммуникационные гильзы — оставаться на своих местах и не вытеснять рабочие стержни.
- Зафиксируйте расхождения до заливки. Сфотографируйте спорный узел, отметьте его на плане и покажите ответственному специалисту. Не закрывайте бетоном то, что ещё требует решения.
Перед подачей смеси проверьте опоры и проходы: люди, оборудование и шланг не должны сдвинуть верхнюю сетку или повредить усиленные зоны.
Какие промахи обходятся дороже всего
Заменить опоры тем, что оказалось под рукой. Кирпич, обломки бетона или случайные металлические подкладки дают непредсказуемую высоту и могут нарушить защитный слой. Используйте решения, предусмотренные проектом, и проверьте устойчивость до установки верхней сетки.
Оставить отверстие «на потом». Если проём или гильза не показаны в согласованной схеме, вырезать стержни после сборки без проверки — плохая идея. Положение отверстия может пересечь рабочую арматуру или зону усиления. Обратите внимание на все вводы до бетонирования и согласуйте изменения с проектировщиком.
Считать, что плотная вязка исправит неверную схему. Проволока удерживает стержни при сборке, но не заменяет недостающую арматуру и не меняет проектные расстояния. Если количество, расположение или узел не совпадают с листом, остановите закрытие участка и уточните решение.
Для работ с проектной документацией ОРЕНСВАИ изготавливает арматурные каркасы по предоставленной схеме и размерам. Если нужна именно фундаментная плита, её расчёт и армирование должны оставаться в проекте конструкции. По вопросам изготовления можно обратиться в компанию по телефону +7 (905) 8988-209 или посмотреть услугу арматурных каркасов по схеме заказчика. О том, как сверить поставленный каркас с чертежом до монтажа, — в разборе заводских арматурных каркасов.
Итог проверки — зафиксированное соответствие каркаса чертежу. Надёжность и прочность плиты зависят от проектного решения и его точного исполнения; осмотр перед заливкой помогает вовремя заметить смещение или пропущенный узел.
Материал подготовлен: Инженерно-строительный отдел компании «ОРЕНСВАИ».
Перед бетонированием: сверяйте положение сеток, опор и усиленных зон с рабочим чертежом.
Частые вопросы
Зачем в фундаментной плите две сетки?
Схема с верхним и нижним слоями применяется, когда она предусмотрена расчётом конструкции. Каждый слой занимает своё положение и выполняет назначенную проектом работу. Количество сеток и их параметры нельзя определять только по толщине плиты или примеру другого объекта.
Какое расстояние должно быть между верхней и нижней сеткой?
Его задаёт рабочий проект с учётом толщины плиты и защитного слоя. Поддерживающие элементы должны обеспечить эту высоту и удерживать каркас во время работ. Универсального значения для всех плит нет.
Можно ли сделать опоры между сетками из обрезков арматуры?
Форма и расположение опор влияют на устойчивость каркаса, поэтому ориентируйтесь на проектное решение и согласованную технологию сборки. Если на чертеже тип опор неясен, уточните его до монтажа верхней сетки.
Что делать, если верхняя сетка просела?
Остановите работы на этом участке, пока положение доступно для проверки. Сверьте отметку с чертежом, восстановите устойчивость опор по принятому решению и проверьте соседнюю зону. Если каркас уже деформирован или схема непонятна, передайте вопрос ответственному проектировщику.
Нужно ли проверять арматуру прямо перед заливкой?
Да. После сборки по сетке могли пройти, переместить шланг, закладную или опору. Короткий обход перед бетонированием помогает заметить смещение, открытое отверстие или пропущенное усиление, пока их ещё можно исправить без вскрытия бетона.
