Армирование углов ростверка: как проверить гибку и анкеровку арматуры
На плане ростверка угол часто выглядит простым: две прямые арматурные сетки встречаются под прямым углом. Но на стройке встреча стержней ещё не означает, что узел собран так, как задумано в проекте. Важно увидеть, чем продольная арматура проходит поворот, где заканчиваются стержни и как они закреплены. Иначе аккуратный крест из металла может скрывать разрыв в самом узле.
Причина не в том, что любой перекрёстный стык обязательно приведёт к трещине. Узел может быть решён по-разному. Проблема возникает, когда на площадке выбирают форму и длину стержня сами, потому что «так всегда вяжут», а в рабочем чертеже показана другая схема. В углу меняется направление балки, поэтому способ передачи усилий должен быть понятен по самому узлу, а не угадываться по общей сетке.
Найдите на чертеже именно узел угла
Начните с плана каркаса, затем откройте выноску или разрез углового соединения. На общем плане обычно видно направление балок и расположение стержней. Но длина загиба, положение концов арматуры и способ соединения могут быть показаны только в увеличенном узле или спецификации.
Проверьте, какие стержни идут вдоль каждой стороны ростверка и чем они продолжаются за поворотом. Это могут быть гнутые элементы, Г- или П-образные детали, отдельные анкеровочные стержни либо другое предусмотренное проектом решение. Ни одна форма не универсальна: она зависит от расчёта, геометрии балки и принятого армирования.
| Что найти | Где проверить | Что должно совпасть |
|---|---|---|
| Направление основных стержней | План армирования и сечения | Какие стержни идут вдоль каждой стороны и где меняют направление |
| Форма угловой детали | Выноска узла, ведомость деталей | Форма загиба и положение детали соответствуют обозначению |
| Места окончания и анкеровки | Узел и спецификация | Концы стержней расположены так, как показано в рабочей документации |
| Поперечная арматура | Разрез балки и схема хомутов | Хомуты и связи не мешают собрать проектный узел |
| Стыки по длине | План, спецификация, примечания | Место стыка и его выполнение не назначены «по месту» |
Если узла на листах нет или обозначение нельзя однозначно прочитать, остановитесь до нарезки и гибки. Уточнение сейчас помогает избежать переделки уже связанного каркаса и ситуации, когда стержни не помещаются в опалубку или конфликтуют с поперечной арматурой.
Почему простое перекрестие не заменяет анкеровку
Проволочная вязка удерживает стержни рядом во время сборки. Сама по себе она не превращает два прямых стержня в один непрерывный элемент и не задаёт требуемое закрепление концов. Поэтому фотография, на которой арматура просто пересекается в углу, мало что говорит о правильности узла: важны продолжение стержней, длины и положения, указанные проектом.
При этом не надо автоматически добавлять крюки или загибать каждый стержень. Расчёт может предусматривать другое решение, а произвольная добавка создаст тесноту и помешает бетону пройти между прутками. Правильный вопрос звучит так: какая именно деталь связывает продольное армирование двух сторон и где это показано?
Отдельно смотрите на стык стержней. Нахлёст — это соединение стержней на заданной длине, а анкеровка описывает закрепление арматуры в бетоне. Их нельзя считать взаимозаменяемыми словами или назначать по одному типичному значению. Конкретные длины и расположение берут из расчётной документации с учётом диаметра и класса стали, бетона, схемы усилий и требований применимых норм.
Согните арматуру по заданной форме

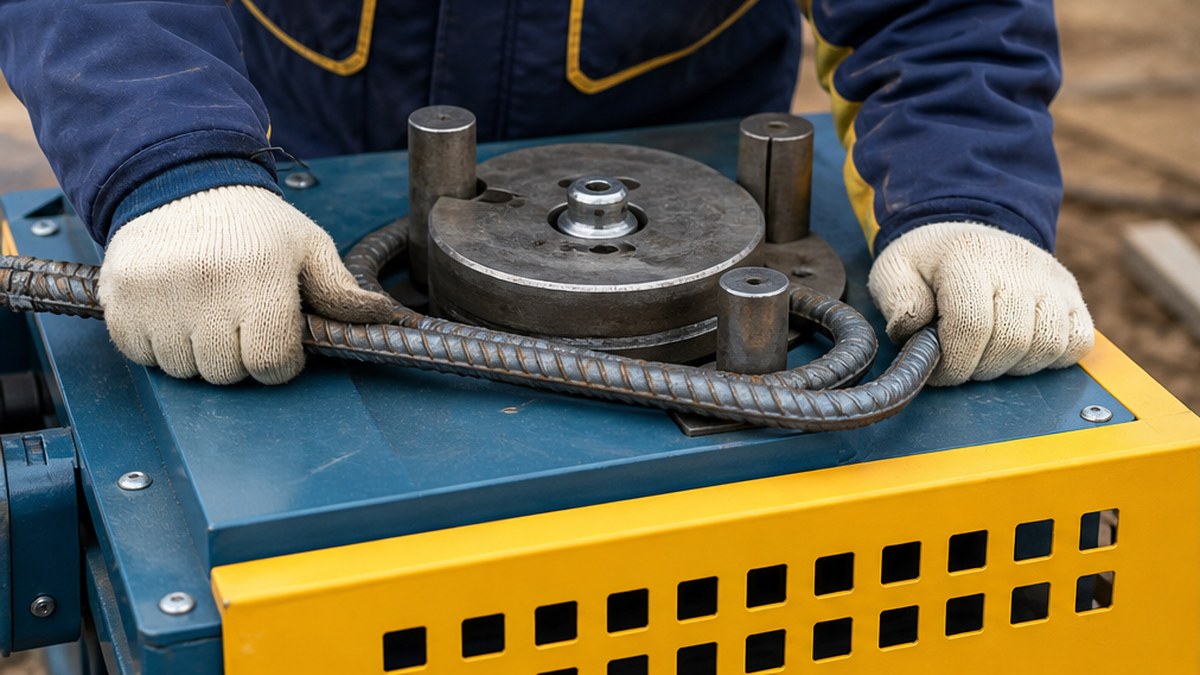

Если рабочий чертёж задаёт гнутую деталь, заранее передайте в цех форму и размеры из документации. Проверьте, откуда сняты размеры: по осям, наружным граням или между участками. Уточните обозначение стали и диаметр. Это убирает частую причину несостыковки, когда сама форма вроде бы верна, но после гибки деталь не занимает нужное положение в каркасе.
Радиус гиба, оправку и технологию выбирают по требованиям к конкретному стержню и проекту. Не заменяйте их универсальным советом из интернета. Ручное загибание трубой, удары молотком или нагрев без согласованной технологии меняют заданную геометрию и могут повредить стержень. Если заготовка не подходит, лучше сверить размеры с чертежом, чем «дотянуть» её силой на месте.

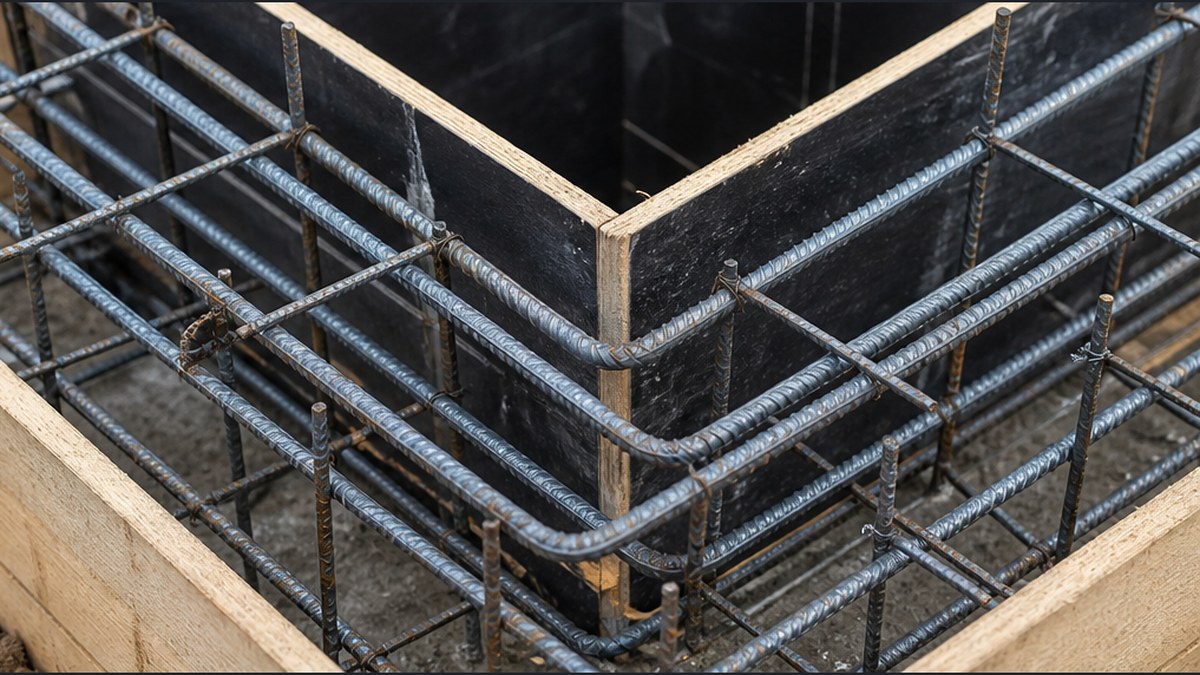

Перед бетонированием посмотрите на угол целиком: совпадает ли положение продольных деталей с чертежом, помещаются ли хомуты и остаётся ли предусмотренное пространство для защитного слоя и укладки смеси. Если детали сталкиваются, не срезайте и не разгибайте их без решения ответственного проектировщика.
Сверьте угол до заливки
Эти проверки занимают меньше времени, пока каркас открыт. Пройдите их по рабочему узлу, а не по памяти о том, как собирали похожую балку на другом объекте.
- Сверьте версию чертежа. Убедитесь, что на площадке актуальный план армирования, спецификация и увеличенный угловой узел.
- Найдите продолжение каждого продольного стержня. Проследите, где он проходит поворот, соединяется или заканчивается, и сравните это с деталировкой.
- Проверьте изготовленные загибы. Сопоставьте форму, ориентацию и размеры деталей с проектом до вязки и установки в опалубку.
- Посмотрите на стыки отдельно. Найдите их положение и исполнение в документации; не принимайте соседнее пересечение за подтверждение нахлёста или анкеровки.
- Осмотрите собранный узел со всех сторон. Проверьте, что хомуты и другие элементы на месте, а взаимное расположение деталей не мешает проектному защитному слою и бетонированию.
Если угол уже связан, а чертёж с ним не совпадает, не пытайтесь исправить его дополнительными короткими кусками. Зафиксируйте вопрос на плане или фотографии и передайте ответственному специалисту. Так решение можно принять до заливки, пока доступ к узлу открыт и исправление не требует разбирать уже готовый участок.
