Чек-лист зимней приемки свайного фундамента: на что смотреть заказчику в мороз
Зимой поле часто подписывают, когда торцы уже под снегом. Летом голову сваи видно сразу: скол и сам срез на виду. Зимой снег закрывает торец, и фраза «сваи сели, всё ровно» не показывает, цела ли голова и не ушёл ли ствол.
До стен к каждой свае ещё можно подойти и смахнуть снег. Потом сверху ляжет ростверк, и то, что сейчас спрятано, уже не разглядеть. Поэтому поле смотрят до стен: дом встанет на эти стволы, и подпись по одной фразе бригады голову не проверяет.

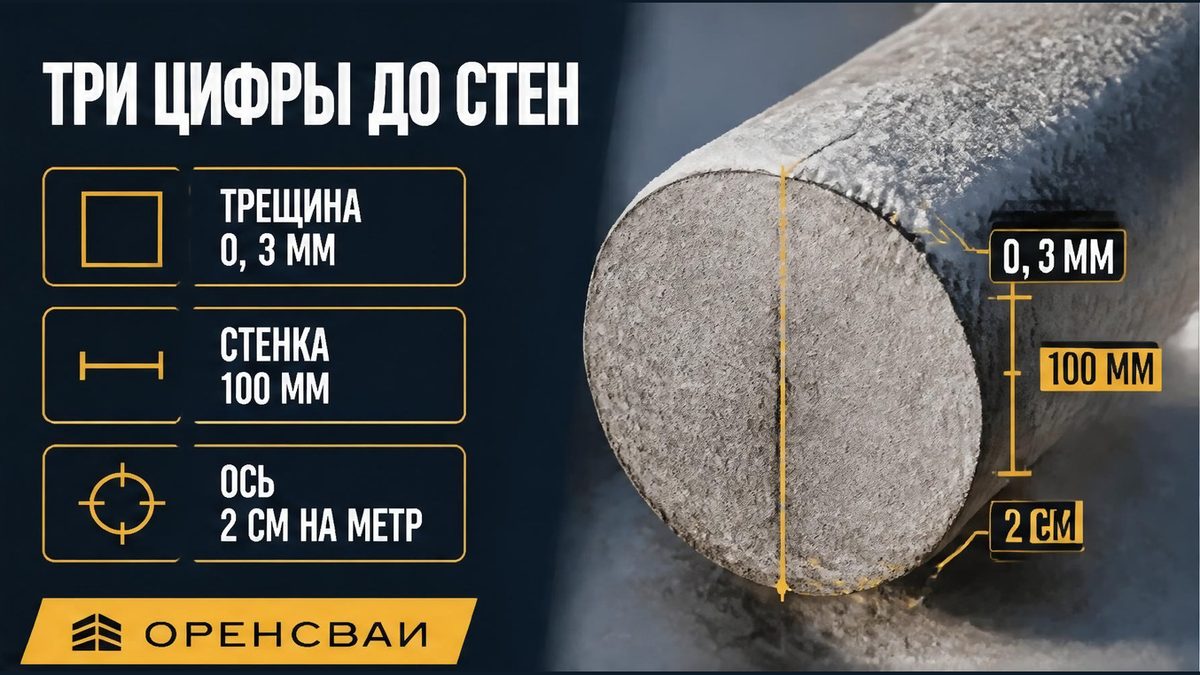

Главное за 2 минуты: Голову смотрят у каждой сваи. Трещина шире 0,3 мм - обойма со стенкой не меньше 100 мм или замена. Разбитый торец срезают, не портя бетон ниже среза. Ось не круче 2 % (2 см на метр), меряют 20 % стволов, выбранных случайно. Свая короче 10 м, недопогруженная больше чем на 15 % проектной глубины при отказе не больше расчётного, идёт на обследование. «20 часов после оттаивания» стоит в разделе вечной мерзлоты. На обычном поле Орска голову смотрят до стен.
Почему снег на торце не закрывает голову
Человек стоит у забитого поля, торцы под снегом, и ему протягивают подпись "до стен". Ему нужно смахнуть снег с головы и спросить три вещи: трещина и скол, наклон оси, на сколько ствол короче проекта. Типичная ошибка - принять фразу "под снегом всё ровно" за технический осмотр.
На практике до устройства ростверка принимают сваи, которые уже заглублены и срезаны на проектный уровень. Стены этой приёмке не предшествуют: так читается пункт 11.48. Подпись "поле готово" до осмотра голов норму не закрывает.
Например, часы "зимой не раньше чем через 20 ч после оттаивания" и летние 12 ч стоят в разделе вечномёрзлых грунтов, пункт 11.43. Там же запрет: зимой стенка скважины не должна стать твердомерзлой. На обычном поле в сезонном морозе эти часы оставляют своему разделу. Голову смотрят отдельно, до стен.
Осмотр - каждой сваи. Готовый торец, кроме платформенного стыка, горизонтален с отклонением не больше 5°. Скол по периметру не шире 50 мм, клиновой угол не глубже 35 мм и короче заделки не меньше чем на 30 мм. Это допуск уже подготовленного торца. Разбитую ударом голову оставляют так, как пишет пункт про срез. Марку прибора норма не назвала.
Сравнение трещины шире 0,3 мм и готового торца
Таблица - вопрос бригаде: что сломается, если трещину или недобор оставят под ростверк. Пока торец под снегом, слова "мы смотрели" осмотром не считаются.
| Что видят | Откуда число | Что сломается | Что спросить |
|---|---|---|---|
| Снег на торце и подпись | П. 11.48 и табл. 18 п. 16: осмотр каждой сваи | Закрытый торец не показывает трещину | Смахнули ли снег с каждой головы |
| "Трещина уйдёт в бетон" | П. 11.49: шире 0,3 мм - обойма от 100 мм или замена | Риск трещин остаётся в стволе | Шире порога или тоньше. 0,2 мм на продольную не дописывают |
| Разбитый ударом торец | П. 11.50: срез не ломает бетон ниже среза | Скол "в теле ростверка" пункт не разрешает | Чем срежут и не побьют ли бетон ниже |
| "Смотрели одну, все ровные" | Табл. 18 п. 8: ±2 %, 20 % стволов наугад | Одна свая у края поле не закрывает | Список случайной пятой части |
| "Короткая отказала, держит" | П. 11.5: до 10 м, недобор больше 15 % при отказе не больше расчётного | Короткий ствол уходит в подпись | Проектная глубина в журнале. 15 % без неё в сантиметры не переводят |
Отметка головы: монолитный ростверк ±3 см, сборный ±1 см, безростверковый со сборным оголовком ±5 см. Строку свай-колонн не произносят: зеркала нормы расходятся ("−3 см" и "±3 см"), усреднять нельзя. Ширину продольной трещины пункт 11.49 отдельно не задаёт. 0,2 мм в допуск не дописывают.

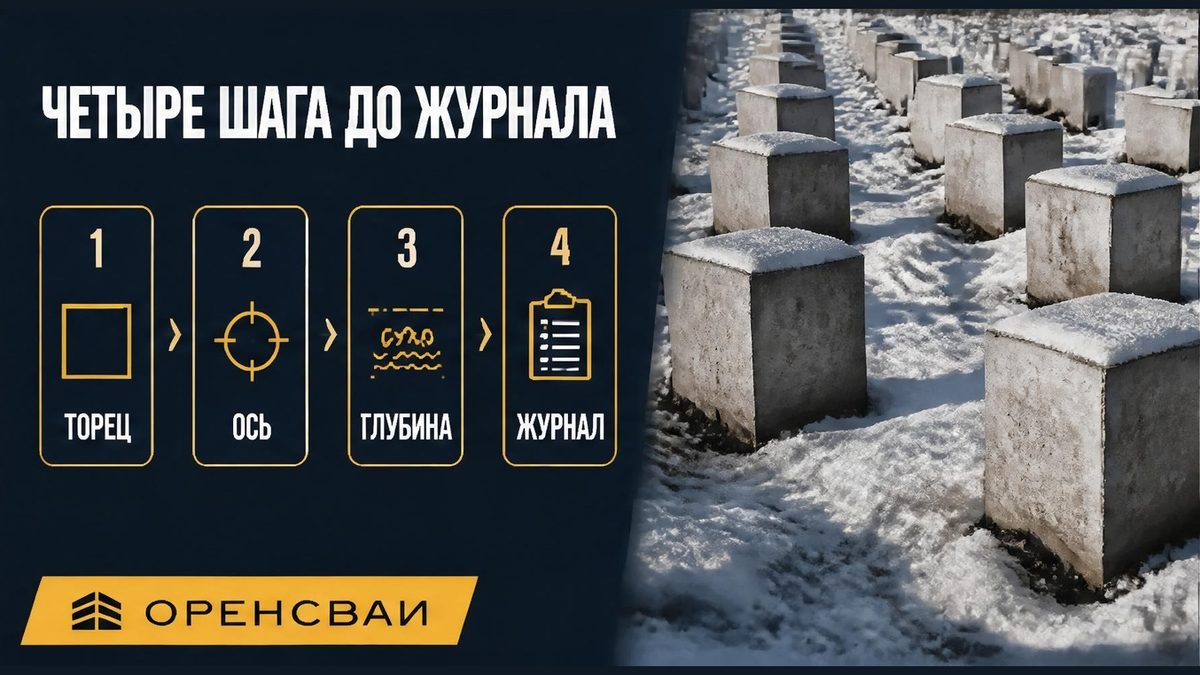

Шаги вертикали и глубины до подписи
До подписи смотрите голову, ось и журнал. Сможете сверить это без диплома. Выберите строку сваи короче 10 м. Мостовые сантиметры относятся к мостам.

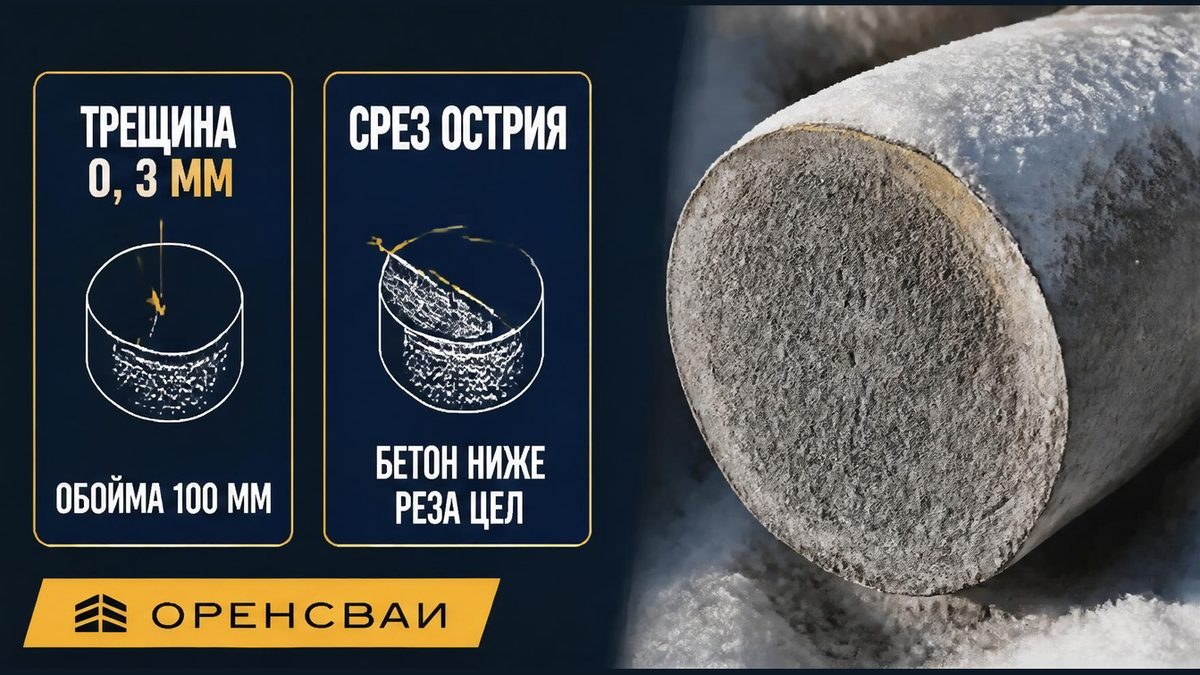

- Обойти каждый торец. Снег, лёд и "потом посмотрим" не считаются. Поперечная или наклонная трещина шире 0,3 мм - обойма со стенкой не меньше 100 мм или замена.
- Разбитую голову не оставлять в ростверке. Спросить, чем срежут торец и не побьют ли бетон ниже среза. Готовый торец: 5°, скол до 50 мм, угол до 35 мм и на 30 мм короче заделки.
- Попросить список 20 % стволов. Выбор случайный. Ось не круче 2 %, это 2 см на метр. "Все ровные" без списка норму не закрывает. Сваи-стойки из строки исключены, другую цифру им не выдумывают.
- Глубину взять из журнала. Сваи 150×150 и 200×200 мм, длина 2-5 м, короче 10 м: порог 15 % проектной глубины. Недобор больше этой доли при отказе не больше расчётного - обследование, не подпись. В сантиметры 15 % переводят только от глубины из журнала. Порог 10 % и мостовые 25 см и 50 см оставляют своим конструкциям.
- Часы вечной мерзлоты оставить в своём разделе. «20 ч после оттаивания», летние 12 ч и твердомерзлую стенку скважины оставляют разделу вечной мерзлоты. "Села, куда грунт пустил" пункт 11.1 не закрывает: ствол должен дойти до проектной отметки.
Получите осмотр каждой головы, список случайной пятой части и строку недобора для сваи не длиннее 10 м. Результат: трещина шире 0,3 мм и разбитая голова не остаются под ростверк. Прочность ствола смотрят по голове и оси. Отказ эту пару не закрывает. Надёжность - ось не круче 2 см на метр у выборки. Так вы сэкономите подпись неосмотренного поля. Предел забивки и глубину промерзания в эти три строки не подставляют.
В Орске компания ОРЕНСВАИ забивает сваи и может выехать на приёмку поля до стен: обойти торцы, пока они под снегом, и сверить головы с журналом, пока стены ещё не закрыли стволы.
Короткий ствол не подписывают одной фразой
Часто ломается приёмка на словах "отказала, значит держит". В реальном проекте ствол короче проекта больше чем на 15 %, а в подпись ставят "поле готово". Второй срыв - часы вечной мерзлоты вместо осмотра головы.
Имеет смысл остановить подпись, пока снег на торце. Стоит спросить ширину поперечной или наклонной трещины. Проверьте список 20 % стволов. Не стоит переводить 15 % в сантиметры без проектной глубины из журнала. Важно не путать короткую сваю с "отказом вообще". Лучше три вопроса у ствола, чем подпись по снегу.
Риск деформации растёт, если разбитый торец оставили в теле ростверка. Проблема - фраза "трещина ничего" при ширине больше 0,3 мм.
Поле без стен на зиму - другой лист: свайный фундамент без нагрузки зимой. Папка договора и журнала - отдельно: забивка промышленных свай в Орске и Оренбурге. Как считают отказ, здесь не разбираем: отказ сваи при забивке.
Материал проверен: Инженерно-строительный отдел компании «ОРЕНСВАИ», Орск / Оренбург.
Откуда цифры: СНиП 3.02.01-87, п. 11.5, 11.48, 11.49, 11.50, табл. 18 п. 7, 8 и 16. Часы п. 11.43 оставлены в разделе вечной мерзлоты. Миллиметров сверх прочитанной таблицы нет.
Частые вопросы
Что смотреть на голове каждой сваи до стен?
Смахнуть снег. Ствол уже заглублён и срезан на проектный уровень. Смотрят поперечную или наклонную трещину и разбитый ударом торец. Осмотр - каждой сваи.
Какая трещина уже не остаётся под ростверком?
Поперечная или наклонная шире 0,3 мм: обойма со стенкой не меньше 100 мм или замена. Волос тоньше порога фраза не бракует. Ширину продольной трещины пункт отдельно не задаёт. 0,2 мм в допуск не дописывают. Разбитый ударом торец срезают, не портя бетон ниже среза.
Сколько стволов меряют на вертикаль?
20 % свай, выбранных случайно. Ось не круче 2 %, это 2 см на метр. "Все ровные" без списка норму не закрывает. Сваи-стойки в строке не стоят, другую цифру им не ставят.
Сваю короче 10 м можно подписать, если она "отказала"?
Нет, если недобор больше 15 % проектной глубины, а отказ не больше расчётного. Тогда обследование, не подпись. Сваи 2-5 м - строка "до 10 м". В сантиметры 15 % переводят только от глубины из журнала.
"20 часов после оттаивания" ждать на поле в Орске?
Нет. Это погружение в оттаянный грунт вечной мерзлоты, не сезонный мороз. Летние 12 ч и запрет твердомерзлой стенки скважины туда же. На поле в Орске до стен смотрят голову, вертикаль и глубину по журналу.
