Динамические испытания свай: как проверяют несущую способность контрольным ударом молота

Когда после забивки говорят «свая выдержит», попросите показать, чем это подтверждено. Динамическое испытание помогает оценить сопротивление грунта по поведению сваи при ударе и понять, достигается ли проектная глубина. Результат получают по программе испытаний и измерениям, а не по одному сильному удару. Ниже – как проходит проверка и что спросить у подрядчика.

Коротко: при динамическом испытании фиксируют ход погружения, энергию удара и остаточное перемещение сваи. По этим данным рассчитывают сопротивление по принятой методике. Забитую сваю могут повторно добить после «отдыха» в грунте. Срок отдыха и состав измерений зависят от грунта и программы; испытание не подтверждает универсальную нагрузку вроде «30 тонн» для любой сваи.

Динамические испытания применяют для оценки работы забивных свай. Они не заменяют проектирование свайного поля и не означают, что каждую сваю проверяют одинаково: количество контрольных точек и метод устанавливаются документацией на объект.

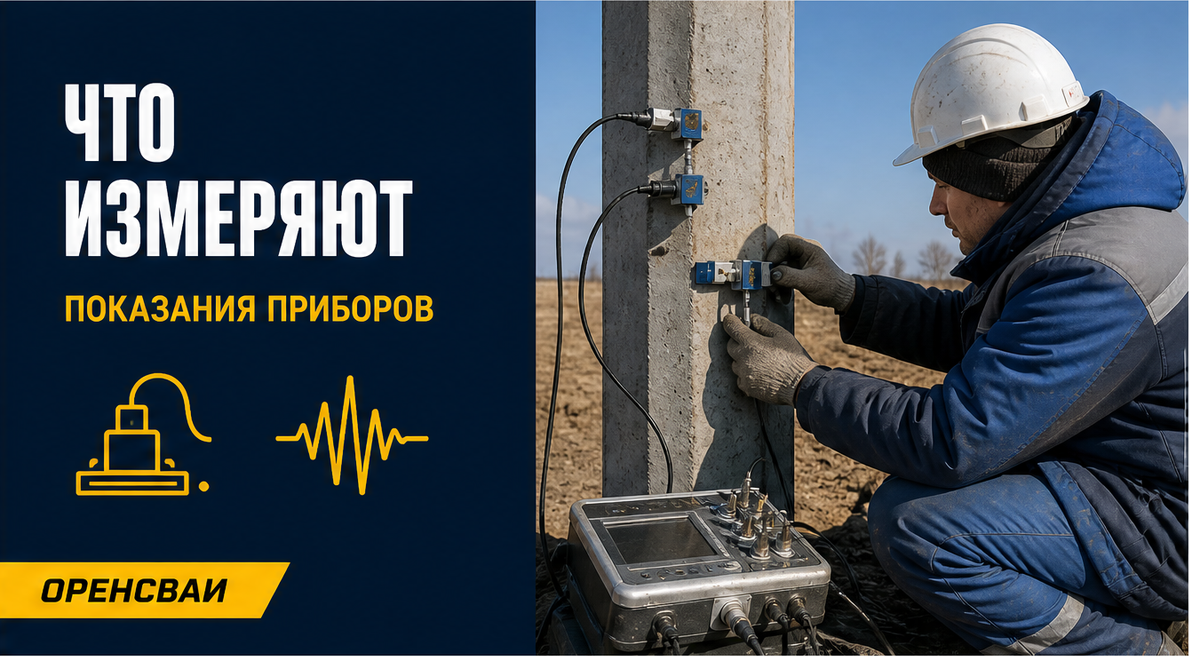

Разберитесь, что именно измеряют

После удара часть перемещения остаётся, а часть связана с упругой деформацией сваи и грунта. Остаточное перемещение за удар называют отказом. Упругая часть помогает понять реакцию системы, но не равна постоянному погружению. Если отказ очень мал, измерить его «на глаз» невозможно – нужны средства контроля с подходящей точностью.

ГОСТ 5686-2020 описывает динамические испытания забивных свай как способ проверить достижение намеченной глубины, оценить несущую способность по отказу и сравнить сопротивление грунта в разных точках. На испытании ведут счёт ударов по метрам, а на последнем метре – по каждые 10 см; после отдыха определяют отказ при добивке. При методе, основанном на волновой теории удара, регистрируют усилие в свае и скорость её перемещения.

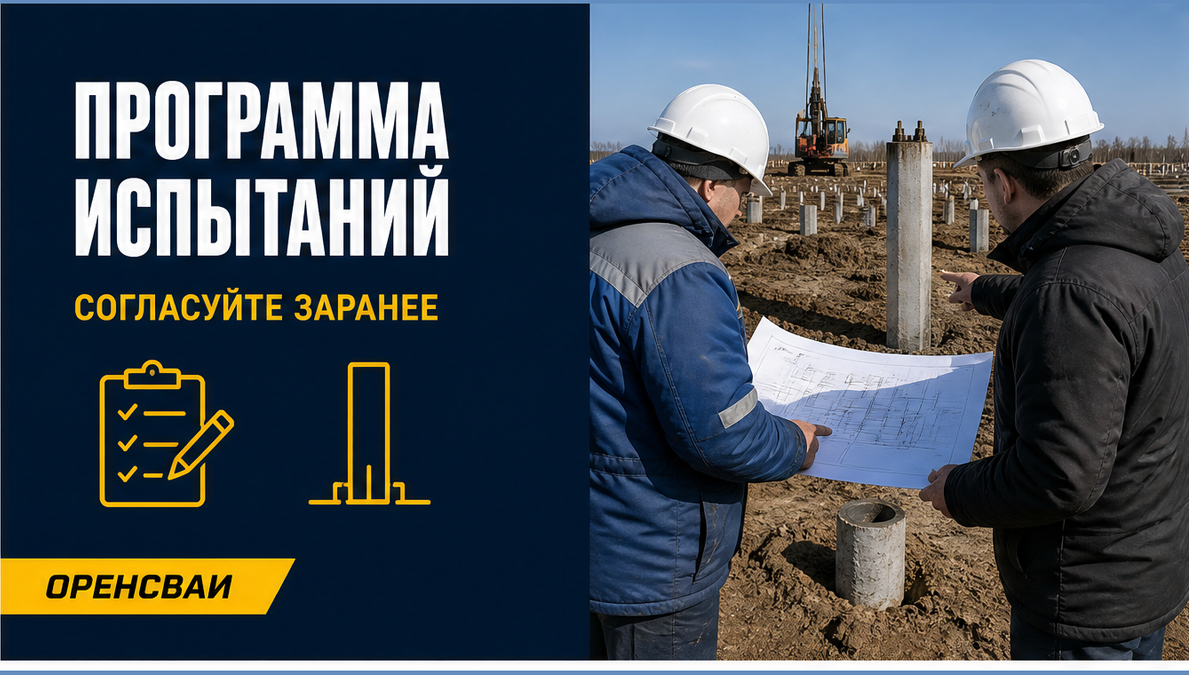

Проверьте программу до начала испытаний

До выезда бригады запросите программу или раздел проекта, где указаны испытываемые сваи и порядок работ. Это помогает понять, какие результаты будут получены и с каким критерием их сравнят.

1. Уточните цель. Проверяют ли возможность погружения, расчётное сопротивление или однородность грунта?
2. Найдите испытательные сваи на плане. Их расположение должно быть однозначно связано с исполнительной схемой.
3. Сверьте оборудование. Для испытания важны тип молота, его параметры и фактический режим работы.
4. Проверьте порядок измерений. Должно быть понятно, как считают удары, определяют остаточный отказ и фиксируют данные.
5. Уточните срок отдыха. После забивки сопротивление грунта может измениться; программу назначают с учётом грунтов, а не удобного графика.

ГОСТ 5686-2020 связывает продолжительность отдыха с составом и состоянием грунтов и задаёт минимальные сроки для разных условий. Поэтому фраза «подождали сутки, значит достаточно» сама по себе ничего не доказывает: применимость срока должна следовать из программы и фактической геологии.

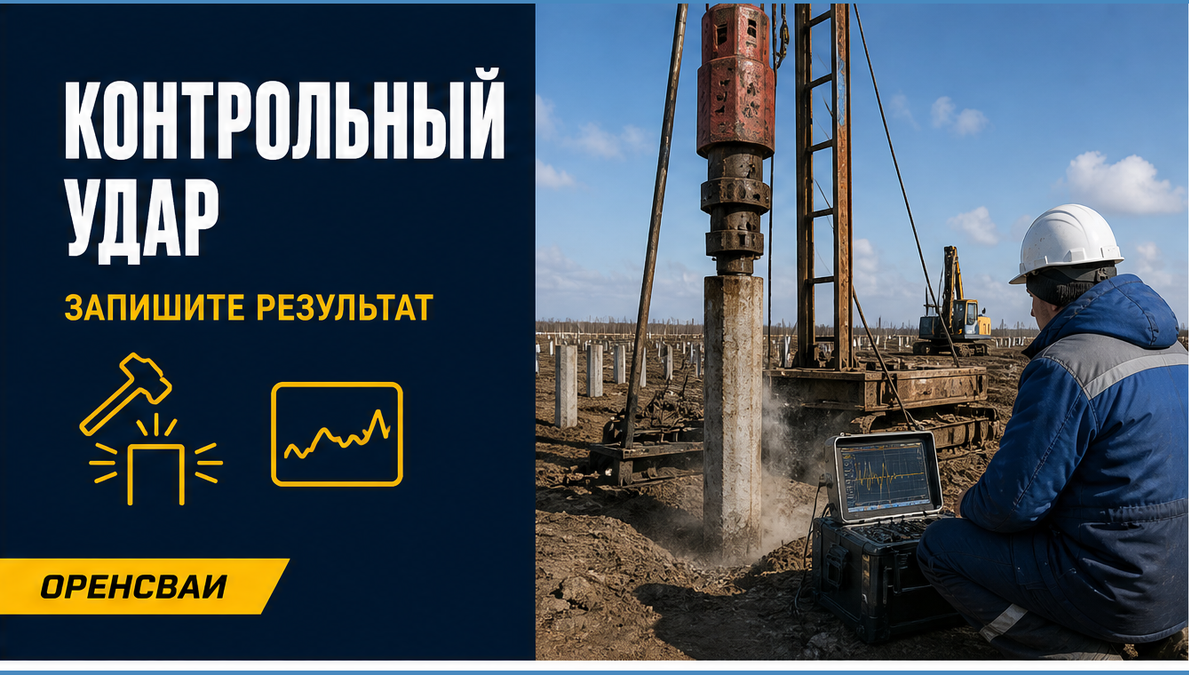

Проследите за контрольной добивкой

Если проект предусматривает добивку после отдыха, измерения проводят по установленной схеме и подходящими приборами. Отмечают дату первоначального погружения, интервал отдыха, оборудование, число ударов и полученный отказ. Важно сопоставить результат с расчётным значением, указанным в документации.

При превышении расчётного отказа СП 45.13330.2017 предусматривает контрольную добивку после отдыха. Если отказ при ней остаётся выше расчётного, проектная организация решает, нужны ли статические испытания и корректировка рабочей документации.

Попросите объяснить итог, а не только показать график

Итоговый документ должен позволять связать измерения с конкретными сваями, оборудованием и программой. В заключении проверьте, какой метод обработки применён, с чем сравнивали результат и какие ограничения указаны. Если в отчёте написано только «годно», попросите критерий и исходные данные.

Не переводите показатель одной сваи в обещание, что любая опора выдержит фиксированное число тонн. Несущая способность зависит от самой сваи, грунта, глубины, способа погружения и расчётной схемы здания. Проверка контрольной сваи отвечает на поставленный вопрос программы; она не заменяет расчёт всего фундамента.

Техническая проверка: цель динамических испытаний, измерения и правила отдыха сверены с ГОСТ 5686-2020, а контрольная добивка – с СП 45.13330.2017. Росстандарт указывает ГОСТ 5686-2020 как действующий. Конкретный вывод о несущей способности делают по утверждённой программе и проектным критериям.

Частые вопросы

Что такое отказ сваи?

Это остаточная глубина погружения от удара молота. Она отличается от полной глубины сваи и определяется по установленной методике.

Зачем свае дают «отдохнуть»?

После перерыва сопротивление грунта может отличаться от значения сразу после забивки. Программа назначает, когда проводить контрольную добивку и как трактовать результат.

Достаточно ли проверить одну сваю?

Количество и расположение испытательных свай задаются проектом и программой. Не выбирайте одну точку только потому, что она удобнее для техники.

Динамическое испытание – это то же самое, что статическое?

Нет. При динамическом испытании анализируют воздействие удара и перемещение; при статическом сваю нагружают ступенями и наблюдают её деформацию. Какой метод нужен, определяет проектная задача.

Подтверждает ли тест нагрузку 30 тонн?

Только если такая величина и критерии проверки заложены в расчёте и программе. Универсального результата для всех свай тест не даёт.
