Фундамент под барнхаус на забивных сваях: стиль, надёжность и открытый цоколь

СП 24.13330.2021 п. 3.10 называет ростверк высоким, если подошва стоит выше грунта. СП 20 табл. 8.3 ставит террасу не ниже 1,5 кПа; табл. 11.1 относит Орск и Оренбург к ветровому району III (w0 = 0,38 кПа). Парящий цоколь барнхауса – свободный ствол l0 и парус фронтона, не "не успели обшить". Риск: блок с земли как лента и терраса без своих свай дают трещины экрана.

Главное за 2 минуты: Открытый цоколь – высокий ростверк: воздух под балкой, подошва не в траншее. Если пол лежит на ростверке, люди и мебель садятся на сваи. Если пол устраивают по грунту внутри контура – это другая схема, не "амбар на ножках". Терраса в СП 20 – не меньше 1,5 кПа, край у ограждения ещё жёстче. Ветер района III крутит высокий фронтон. Свои стволы – под торец остекления и вылет настила. Забирка навесная, щель у отмостки. Продукт – заводские забивные ЖБ 150×150 / 200×200, мини-копёр.

Каталоги 2026 продают "лёгкий барнхаус – винтовые за день". Объект "Вековой" от 13.10.2025 пишет: отделка цоколя не выполняется. Парение – дыра под домом, не забытый сайдинг. Имеет смысл спорить про СП 20 и раскладку поля, не про красоту "ног".

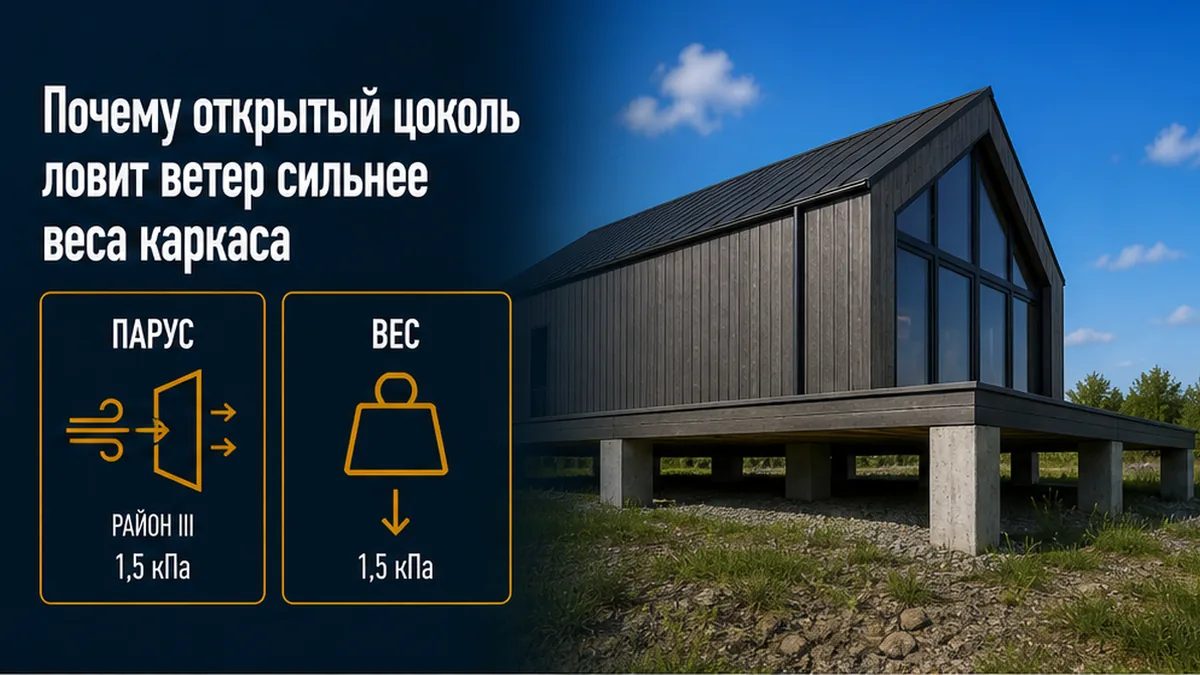

Почему открытый цоколь ловит ветер сильнее веса каркаса

На практике участок у Орска, склон к пойме, барнхаус 6×12 с торцевой террасой. Поле забили только под тёплый контур. Цоколь заложили блоком с земли. После ветреной недели настил гуляет, забирка трещит. Разбор – через вылет и открытый цоколь, не через "три длины как в лекции уклона" и не через скважины.

Сюрприз нормы: строка "террасы" в табл. 8.3 СП 20 стоит рядом с квартирами – не менее 1,5 кПа, около 150 кг на квадрат. Край как балкон ещё жёстче: полоса 0,8 м у ограждения 4,0 кПа, сплошная 2,0 кПа. Сосредоточенно на настил – 1,0 кН на площадке до 10 см (п. 8.3.4б). Люди у панорамы крутят крайние сваи сильнее рекламного "лёгкого каркаса".

Высокий ростверк по п. 3.10 – подошва выше планировки. Сваю считают как стержень: l0 – от низа балки до земли. Чем выше парение и склон, тем длиннее свободный ствол, тем больше горизонталь от ветра. Это не лекция 3/4/5 м: разные стволы без котлована – на странице свайного поля на уклоне. Здесь важны оси амбара и вылет.

П. 8.8 СП 24: свободное опирание монолита на голову – условный шарнир. Жёсткое сопряжение нужно, если при шарнире горизонталь больше предельной. Открытый цоколь плюс парус фронтона – не "просто пластина". Изменение № 2 к СП 24 введено 29.08.2026: высокий ростверк не отменён. Проверьте район III и нагрузку террасы, а не фразу "дом лёгкий". Результат – поле под парус и настил. Надёжность амбара даёт раскладка стволов, не редкий винтовой контур.

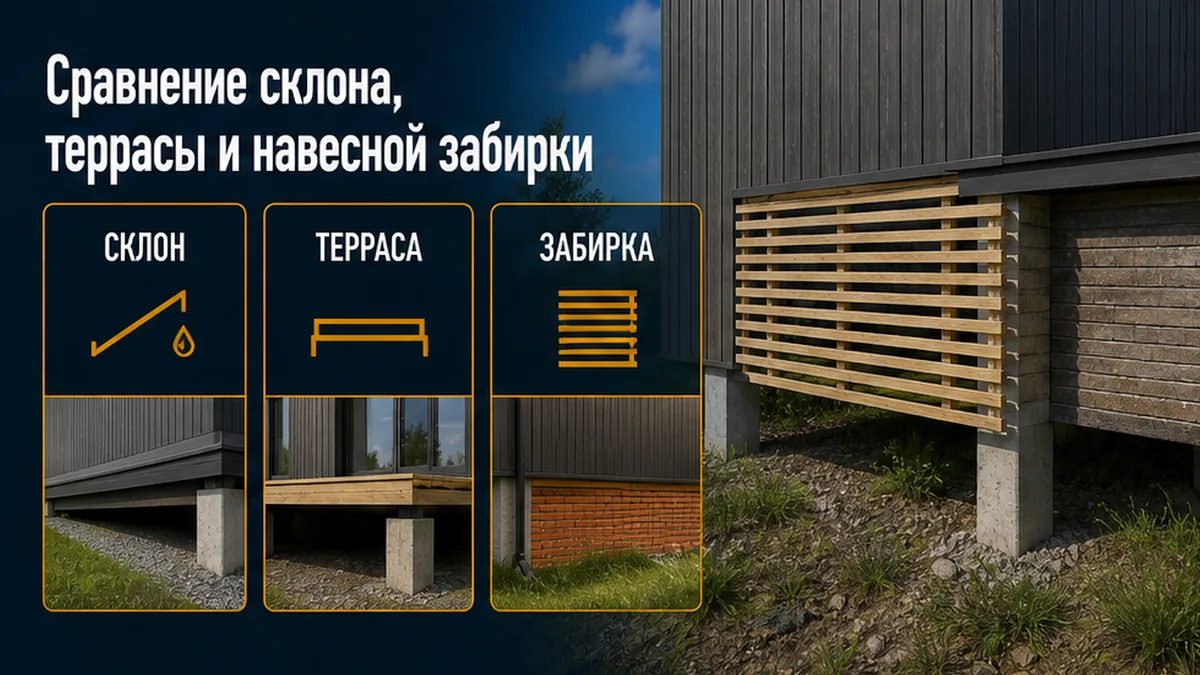

Сравнение склона, террасы и навесной забирки

Выберите схему по трём картинкам каталогов. Цокольный этаж на склоне с выходом вниз – заглублённый объём, не парящий цоколь. Склон без котлована – поле по рельефу. Терраса в торце – свои опоры, не консоль от тёплого прямоугольника. Так вы получите воздух под балкой без "подвала под амбар".

Например, Белхаус №278 сажает каркас 6×12 на забивные 150×150×3000. "Вековой" 9,5×13: стволы 200×200×3000, цоколь не отделывают. Не копируйте сметы и чужой климат. Минимум сближения по п. 8.13 – 3d (150 мм → 0,45 м; 200 мм → 0,60 м): запрет ставить стволы вплотную, не шаг настила. Типичная ошибка – "шаг 3 м по опции панели" под остеклённым торцом: пояс прогибается.

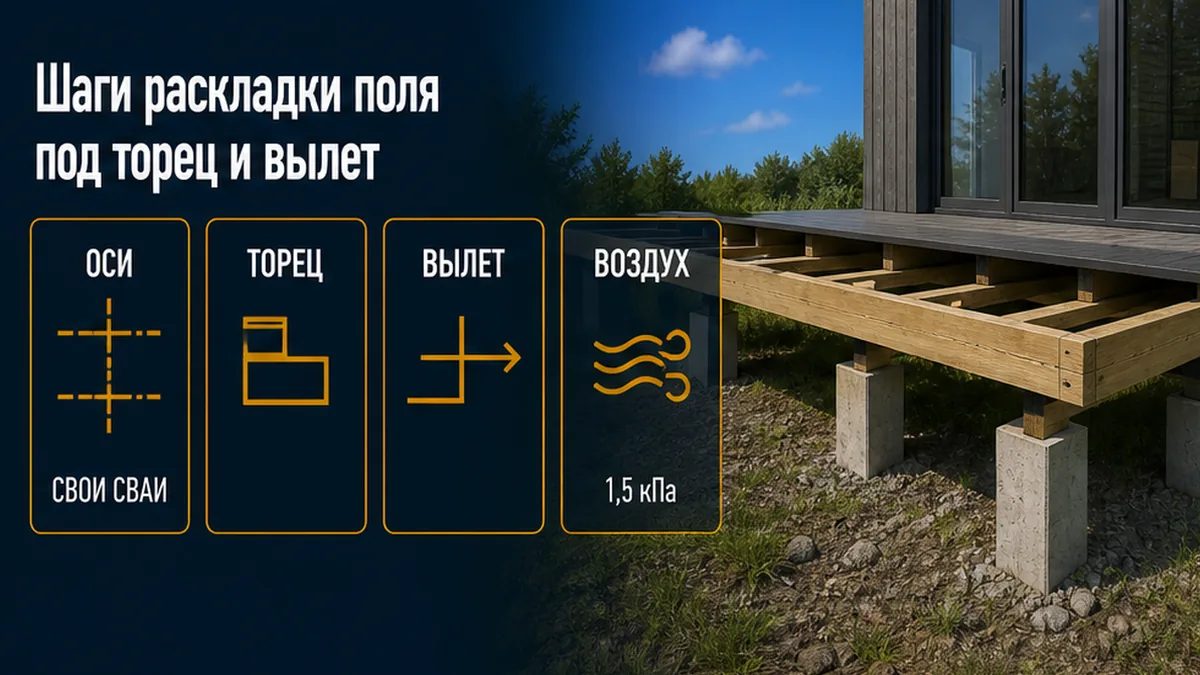

Шаги раскладки поля под торец и вылет

Обратите внимание: план тёплого прямоугольника – не план амбара. Панорама и терраса живут на своих осях. Не стоит рисовать контур "как 6×6" и вешать настил в воздух.

1. Сверьте фасад с планом осей: торец остекления, вылет, колонны крыльца.
2. Поставьте сваи под углы тёплого контура и отдельно под вылет и стойки торца. Консоль без стволов – риск деформации пояса.
3. Зафиксируйте высокий ростверк: подошва выше грунта, воздух под балкой. Не заливайте ленту в траншею на головы.
4. Соберите забирку навесом к стволам, щель у отмостки. Кладовку из блока с земли не устраивайте.
5. Назовите район III и нагрузку террасы. Фраза "каркас лёгкий – реже" – стоп.
6. Примите поле до каркаса: оси, горизонт голов, журнал. Настил гуляет – схему останавливают.

Спросите подрядчика по списку:

1. Где сваи под торцом и вылетом, не только под тёплым прямоугольником?
2. Ростверк высокий или "лента в траншею на головы"?
3. Забирка навесная со щелью или кладка с земли вплотную к балке?
4. Ветер района III и терраса ≥1,5 кПа или "дом лёгкий"?

Расчёт поля за 15 минут: +7 (905) 8988-209. На звонке: оси амбара, вылет, высота парения. Скважины у монтажника не заказывают. Низ ствола – ниже промерзания 1,6–1,8 м (СП 131).

Забирка не лента: экран, воздух и пучение

Часто ломается так: хозяин боится "ног" и закрывает периметр блоком с земли. Экран садится на пучинистый суглинок, балка висит. Весной кладка трещит, кажется, что "сваи не держат тонны". Лучше оставить продуваемый цоколь и навесной экран, чем ленту вокруг поля.

• Признак нормы: высокий ростверк, забирка навесная, ветер и терраса как нагрузки.
• Признак риска: шаг "как у соседа 3 м", винт 108, блок вплотную к балке, терраса без стволов, картинка цокольного этажа.
• Граница срыва: настил гуляет, забирка трещит, предлагают подлить ленту или "длиннее винтовые" – схему останавливают.

Важно до FAQ: вы не путаете лёгкий каркас с малой ветровой нагрузкой; не закрываете продуваемый цоколь кладкой в грунт; не копируете редкий винтовой контур; не уходите в лекцию длин, шалаш и модульную баню. Прочность поля – стволы под вылетом. Долговечность экрана – щель и навес. Так вы сэкономите на переделке цоколя после зимы. Результат – амбар, который парит по норме.

Материал проверен: Инженерно-строительный отдел компании «ОРЕНСВАИ» (инженеры-строители по свайным фундаментам и геотехническим расчетам).
Нормативная база: СП 24.13330.2021 п. 3.10, 7.1.8, 8.8, 8.13; Изменение № 2 (ввод 29.08.2026); СП 20 табл. 8.3, 11.1; Белхаус №278 и "Вековой" 13.10.2025. Без продажи изысканий.

Частые вопросы

Чем открытый цоколь барнхауса отличается от цокольного этажа на склоне?

Парящий цоколь – высокий ростверк и воздух под балкой. Цокольный этаж – заглублённый объём в грунте. Картинка "амбар на склоне с панорамой вниз" часто про второй случай. Не копайте котлован ради "ножек".

Нужны ли отдельные сваи под панорамную террасу?

Да. Тёплый контур не заменяет вылет. Настил и люди у остекления дают не меньше 1,5 кПа, край у ограждения ещё больше. Без своих стволов пояс крутит крайние сваи.

Можно ли закрыть сваи кирпичом с земли "как у каменного"?

Не стоит класть кладку в грунт вплотную к висячей балке. Это лента на пучении. Экран вешают к стволам, щель у отмостки. "Вековой" пишет: отделка цоколя не выполняется – стиль парения, не недоделка.

Барнхаус лёгкий – хватит винтовых за день?

Вес каркаса не равен ветру по фронтону и людям на террасе. Офер – забивные ЖБ 150×150 / 200×200 и мини-копёр. Редкий контур из калькулятора 108 не копируйте.

Что сказать за 15 минут, чтобы посчитали поле?

План осей амбара, вылет террасы, высота парения, навесная забирка. Не просите "три длины как в статье уклона" главной темой и не заказывайте геологию у монтажника. Шаг 3 м под панорамой – не норма: 3d в СП 24 это минимум сближения.

Итог: барнхаус на забивных парит, если ростверк высокий, терраса на своих сваях, забирка навесная, ветер района III учтён. Проверите оси торца и вылета – поле без гуляющего настила. Расчёт за 15 минут и выезд инженера: оренсваи.рф, +7 (905) 8988-209.
