Фундамент под быстровозводимый ангар: забивка ЖБ свай под металлоконструкции

Площадь кровли быстровозводимого ангара умножает снег и ветер на каждую колонну металлокаркаса. На открытой степи под Орском лист снега III района даёт до 150 кг на каждый квадратный метр горизонтальной проекции, а высокий торец ловит отсос, который тянет оголовок вверх и одновременно давит вниз. Крановая линия добавляет сосредоточенную вертикаль на отдельные опоры: забивное поле из ЖБ 150×150 «как у сарая» здесь риск деформации узлов после первой зимы. Ниже - как связать пролёт, снег, ветер и ось крана до приезда каркаса.

Главное за 2 минуты: Ангар считают по проекции кровли и фасаду, не по весу листа. Оренбург в таблице городов: снег III (150 кг/м²), ветер II (0,23 кПа); на открытой площадке тип местности А жёстче двора. Крановая ось часто требует ЖБ 200×200 и отдельный шаг. Сваю проверяют на выдёргивание, не только на сжатие. Результат: оси колонн КМ совпадают с полем до монтажа.

Почему схема дачного сарая ломает пролёт ангара

На открытой площадке под Орском заказали ангар 18×36 м «как у соседа-сарая»: четыре угла, сваи 150×150 через три метра на глаз. Каркас привезли в сухой день, кран встал - а по оси будущего мостового крана колонны сидят на тех же оголовках, что и у фахверка. После зимы со снегом III района и весенним ветром по степи у торцевой стены заметили зазоры в болтовых узлах: поле считали на вертикальный вес кровли и пропустили пролёт, отсос и рельсовую нагрузку.

Типичная ошибка - думать, что металл «самый лёгкий» и хватит редкой сетки 150×150. На практике только снег на проекции 18×36 м даёт порядка 97 т нормативного веса на кровлю (648 м² × 150 кг/м²), без коэффициентов и без учёта расчётного снега. Эта масса делится на число колонн по схеме КМ. Четыре угла принимают только свою долю. Ветер на высокий фасад добавляет выдёргивание: лист не только давит, но и тянет оголовок от торца.

Жилой модульный блок на заводском поле - другая задача: там другой график опор и другой вес коробки. Чтобы сверить угол, протокол монтажа оставьте проекту, см. модульные дома в Оренбургской области и фундамент под них . Парус узкого забора из трубы 57 мм описывает свою схему, пролёт склада считают отдельно: сваи под забор из профнастила и парусность остаются темой забора, расчёт ангара считают своим полем.

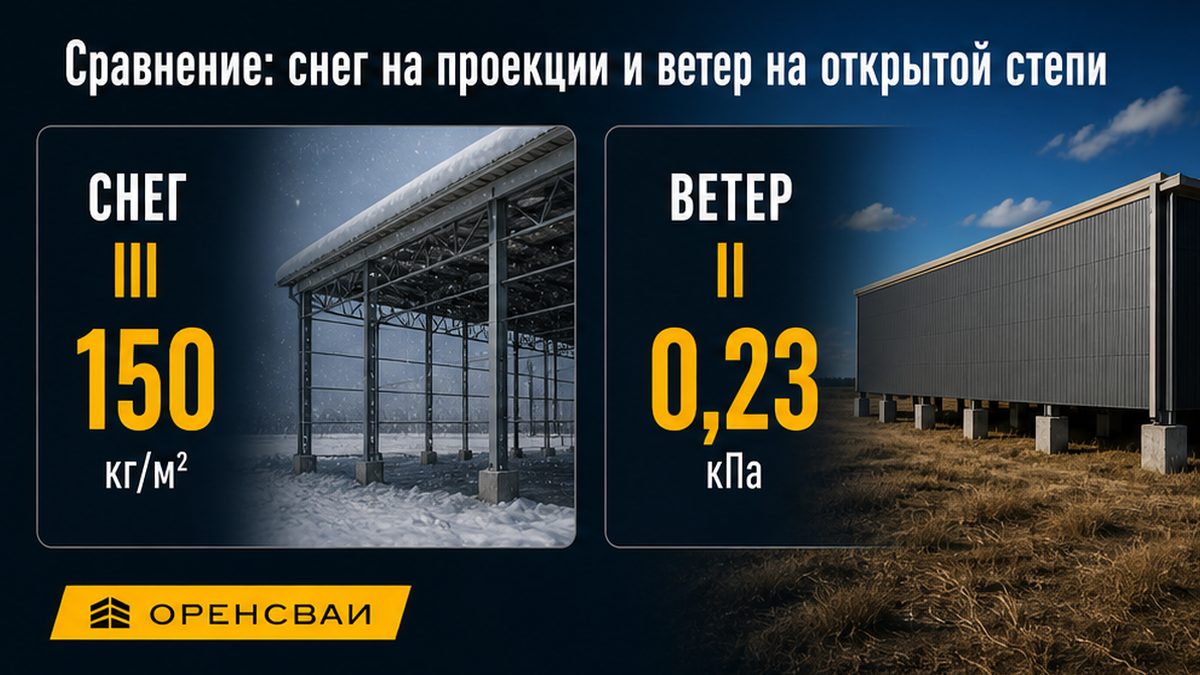

Сравнение: снег на проекции и ветер на открытой степи

Для разговора с проектировщиком металлокаркаса зафиксируйте два числа из таблицы городов по СП 20: для Оренбурга снеговой III район - 1,5 кПа (150 кг/м²), ветровой II - 0,23 кПа (23 кг/м²) на горизонтальную проекцию. Участок в степи без соседних зданий ближе к типу местности А. «Двор в городе» для этой степи слишком закрытый.

В коммерческих картах иногда встречают Оренбург в III ветровом районе с 0,38 кПа. Таблица 11.1 при этом остаётся в силе, но на степи ветер для большепролётного ангара нельзя занижать. Торец ловит отсос: узел колонна-оголовок проверяют на выдёргивание по СП 24, не только на вес снега.

Имеет смысл проговорить с КМ расчётное снеговое по п. 10.12 СП 20 сверх примера 150 кг/м². Так вы сэкономите на переделке болтов: зазор в фахверке часто от поля. Сборку смотрят отдельно.

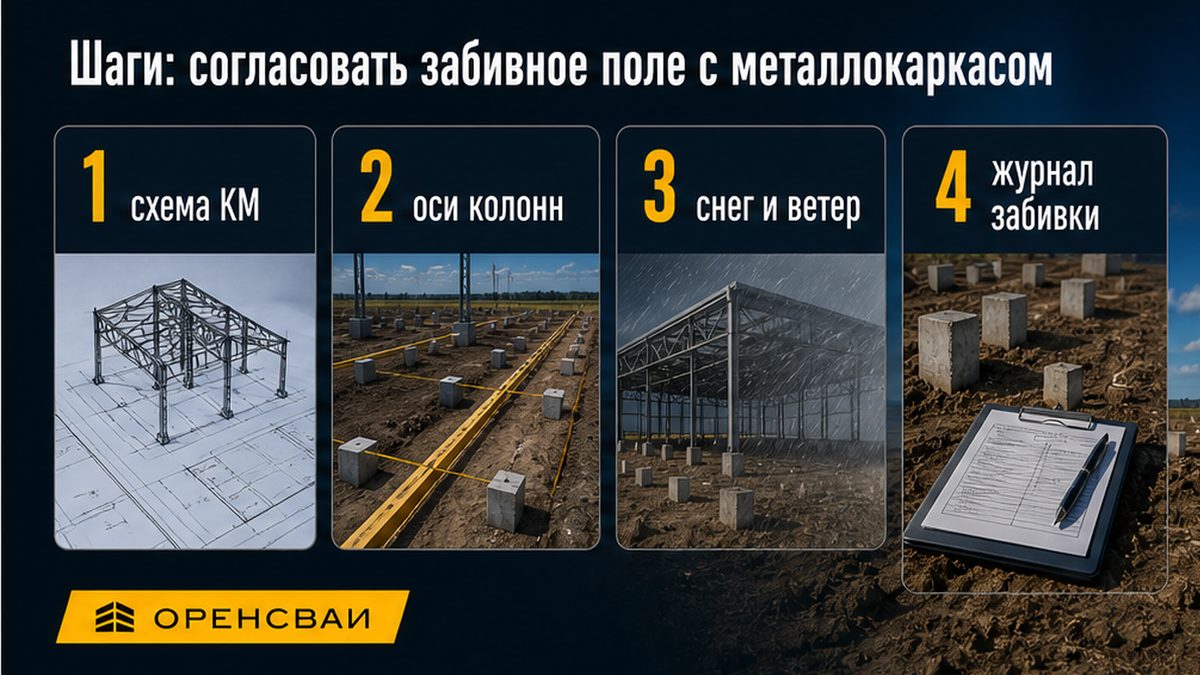

Шаги: согласовать забивное поле с металлокаркасом

Надёжность начинается с осей до первого удара копра. Проверьте документы и поле одним проходом, пока техника ещё на участке.

1. Записать исходные. Пролёт (длина × ширина), арка или прямые стены, есть ли крановая линия, открытость участка (степь / застройка). Без этих строк КП на сваи - угадайка.
2. Снять схему колонн из КМ. Оси, шаг, угловые опоры, ряд под кран. Без схемы не утверждайте «хватит двенадцати свай».
3. Прикинуть снег на проекции. Площадь кровли × 150 кг/м² - порядок нормативного снега для разговора. Расчётное и μ по уклону - в проекте КМ.
4. Назвать ветер и отсос. Таблица городов + тип местности А на степи. Не копируйте чужую карту 0,38 кПа вместо 11.1, но и не обещайте «ветра почти нет».
5. Выбрать сечение и длину. 150×150 на типовой фахверк; 200×200 на крановую ось, усиленные углы, большие вертикали по расчёту. Длина 2–5 м - по несущему слою ниже промерзания 1,6–1,8 м в регионе, не по «кратности три метра».
6. Заказать забивку с журналом. Исполнительная схема, отметки оголовков, отказ по журналу. Приёмка: оси = КМ, под краном нет пропущенной опоры, обвязка стыкуется без добивки.

Стоит заложить выезд и расчёт поля до графика монтажа каркаса: оренсваи.рф, +7 (905) 8988-209. Геологию компания не продаёт; база в Орске, ул. 2-ая Осиновская, 9; выезд по Оренбургу и области. Продукт - заводские забивные ЖБ сваи, не пробное завинчивание.

Сравнение сечений 150×150 и 200×200 под колонны и кран

Выберите сечение по роли опоры. Цену одной штуки смотрите отдельно. Прочность поля - в связке шаг + оголовок + обвязка. «Самая толстая свая на углу» эту связку не собирает.

Число опор задаёт металлокаркас, не правило «пятнадцать свай на дом». Лишние 200×200 без расчёта так же вредны, как 150×150 под кран.

Арка, прямые стены и лента: когда забивное ЖБ уместно

Прямоугольный ангар: вертикальные колонны, ветер гнет стойку и стремится опрокинуть ряд. Арочный пролёт передаёт распор в опоры: в узле «колонна - оголовок - обвязка» появляются горизонтальные составляющие. На площадке проверьте по КМ, где шарнир, где растянутая зона, прежде чем унифицировать все головы под 150×150.

Лента возможна по проекту, но календарь длиннее: недели бетона против одного-двух дней забивного поля на готовые оголовки, если КМ допускает сваи и учтён кран.

Граница срыва: торф без проекта; кран в КМ есть, а поле как у сарая; шаг уменьшили без схемы. Узел ломается, когда снег лёг на всю проекцию, а ветер ударил в торец.

Критерий до монтажа: вы сможете показать забивщику схему колонн, назвать крановую ось и получить журнал с отметками оголовков. Проверьте, что прочность узла на торце не сведена к «четырём углам».
