Фундамент под дом с камином или тяжелой печью: отдельный свайный куст

Правила производства трубо-печных работ в пунктах 3.5.6 и 3.5.7 держат два разных зазора по 50 мм: плита фундамента печи шире контура кладки, а шов до фундамента дома заполняют сухим песком. СП 7.13130.2013 в редакции от 27.03.2025 запрещает опирать разделку дымохода на конструкцию здания. По пункту 3.4 СП 24.13330.2021 куст – компактная группа со своим ростверком как одна опора: четыре забивные 150×150 или 200×200 под углами кирпичной печи, плита не связана с балкой стен.

Главное за 2 минуты: Фундамент под печь в доме на сваях – отдельный куст из четырёх заводских забивных, а не выпуск арматуры из ростверка стен. Результат: кладка садится вместе со своей плитой. Надёжность шва даёт песок ≥50 мм, не бетон "для жёсткости". Прочность куста считают по СП 24 с шагом осей ≥3d, не как "4×30 т". Вы сэкономите на перекладке щитка после первой зимы, если не свяжете площадку камина со стенами.

Сюрприз рынка: "четыре сваи" – геометрия устойчивости площадки (углы контура), а не доказательство, что паспорт изделия "до 30 т" умножают на четыре. Осадку куста по п. 7.4.4 СП 24 считают с взаимным влиянием стволов. Вторая ловушка: 50 мм в п. 3.5.6 – вынос плиты за печь; другие 50 мм в п. 3.5.7 – шов до фундамента дома. Их нельзя слить в одну щель у обоев: до дерева работают разделка и отступка СП 7 (ориентир 500 / 380 мм), не песчаный шов фундаментов.

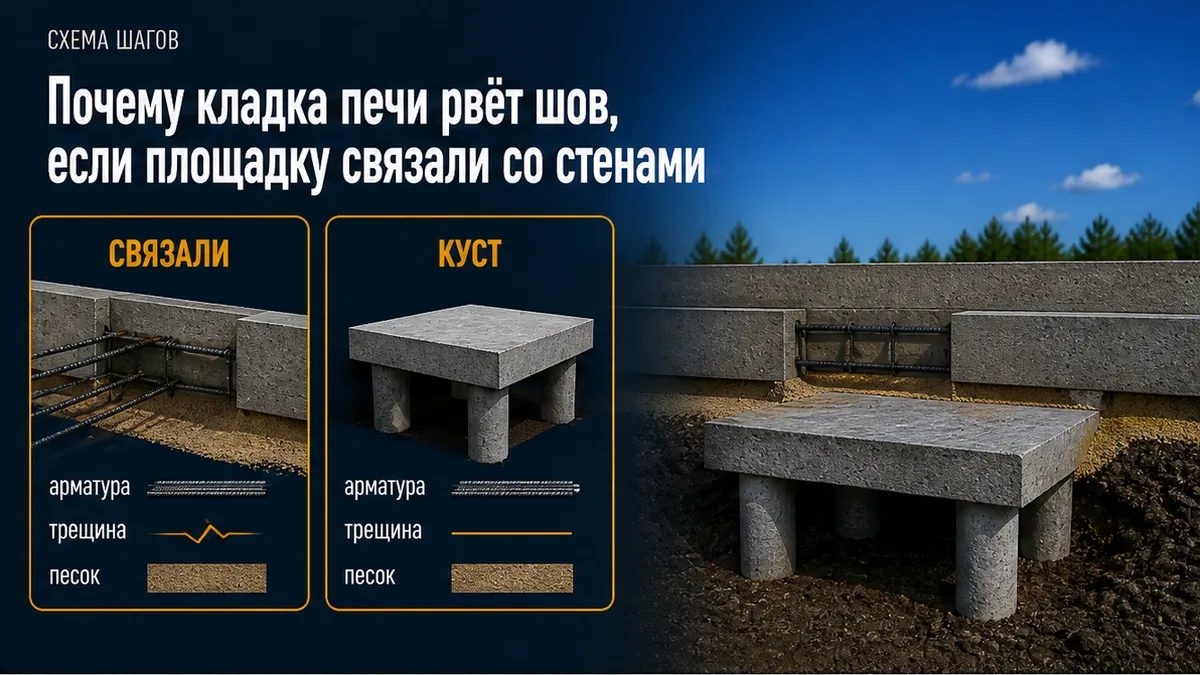

Почему кладка печи рвёт шов, если площадку связали со стенами

Каркас или брус на висячем ростверке у Оренбурга, в гостиной "шведка" около 700 кирпичей. Бригада предлагает выпустить арматуру из балки стен в плиту камина, "чтобы не гуляло". На практике сосед уже поставил печь на общий ростверк – трещина по щитку после первой зимы. На ForumHouse (тема 374235) щель к лагам каркасника делают с запасом, не 50 мм впритык к OSB. Нужен был отдельный куст и песчаный шов, не "жёстче связать".

Типичная ошибка: путают три схемы. Куст из четырёх свай под углы печи – эта статья. Плита по всему полю дома – другая схема, одна ссылка без энциклопедии: свайно-плитный фундамент. Стяжка внутри контура стен – не фундамент кладки на тонны. Лёгкая заводская топка около 140 кг на лагах тоже не эта тема. Риск трещин появляется, когда дом и печь садятся по-разному, а шов залит бетоном. Деформация щитка – цена "жёсткости", не экономия на четырёх стволах.

Имеет смысл сразу спросить у печника число кирпичей и тип дымохода. Ориентир рынка (pechdoc, не ГОСТ-таблица тонн): отдельный фундамент часто называют от ~750 кг; шведка 500–700 шт – около 2–2,8 т. Без массы не стоит выбирать "четыре сваи на глаз".

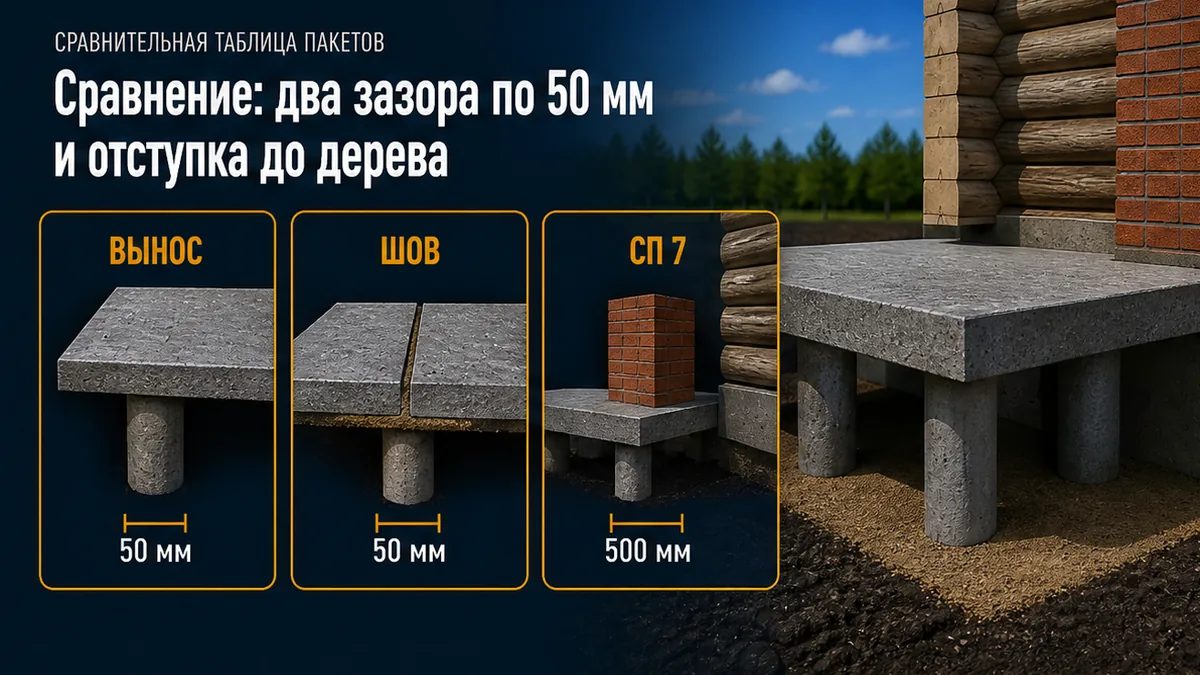

Сравнение: два зазора по 50 мм и отступка до дерева

Выберите строку по узлу, не по фразе "пять сантиметров у стены". Так вы сможете отличить вынос плиты от шва фундаментов и получите контур на плане до забивки.

Обратите внимание: разделку не опирают и не жёстко соединяют с перекрытием (п. 5.14). Предтопочный лист по контуру СП 7 – ориентир 700×500 мм. Зазор 15 мм между разделкой и стройконструкцией (смежный п. 3.6.21 правил) – не шов фундаментов.

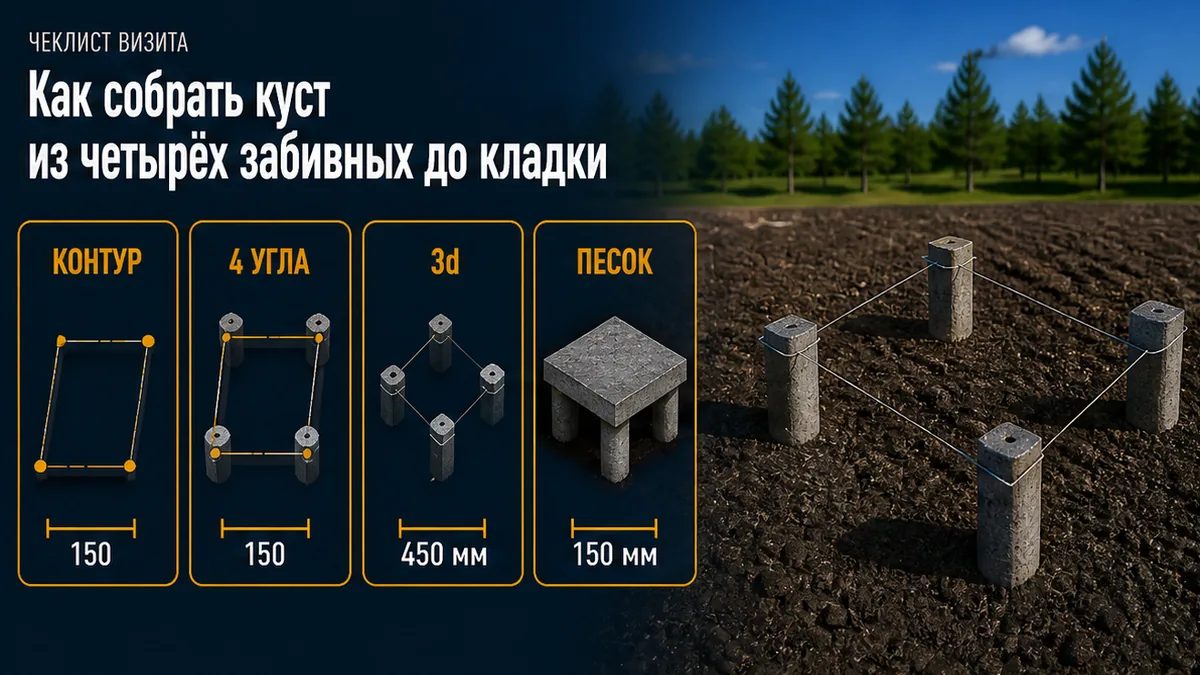

Как собрать куст из четырёх забивных до кладки

Проверьте план пола до мини-копра. Лучше пять строк сейчас, чем переплата за разбор кладки. В реальном проекте "поставим на ростверк стен" часто ломается на пучении суглинка: стены и печь живут разными циклами.

1. Число кирпичей (или объём кладки) и дымоход: металл, кирпич или керамика снаружи. Без массы куст не забивают "как у соседа".
2. Контур печи на плане пола. Плита выходит за контур ≥50 мм (п. 3.5.6).
3. Четыре заводские забивные 150×150 или 200×200 по углам контура, оси ≥3d. Стволы не входят в общий ростверк стен. Длина 2–5 м, низ ниже зоны промерзания 1,6–1,8 м (СП 131), в несущий пласт по СП 24.
4. Плита/площадка с зазором ≥50 мм до фундамента дома, заполнение сухим песком, без выпуска арматуры из балки стен.
5. Гидроизоляция верха площадки, предтопочный лист, разделка трубы не на перекрытие. Не винтовые 57 мм и не арифметика "4×1 т".

Признаки срыва: арматура из балки стен в плиту камина; печь на висячем ростверке стен; два ствола под центр; зазор залит бетоном; 50 мм до OSB считают пожарной разделкой. Важно: "ОРЕНСВАИ" считает забивной куст 150×150 / 200×200, не винтовой каталог. Геологию компания не продаёт, прайс куста не называет. Расчёт куста за 15 минут: оренсваи.рф, +7 (905) 8988-209.

До FAQ критерий простой: вы назвали зазор 50 мм и песок, отличили куст печи от плиты всего дома, не купили винты 57 мм под шведку. Сможете остановить выпуск арматуры в плиту камина. Получите контур + вынос + 3d на плане. Выберите четыре угла, а не два ствола под центр. Долговечность кладки держит независимая осадка, не "жёстче связать".

Материал проверен: Инженерно-строительный отдел компании «ОРЕНСВАИ» (инженеры-строители по свайным фундаментам и геотехническим расчетам).
Достоверность данных: Правила трубо-печных работ п. 3.5.6–3.5.7 (rags.ru / PDF bautemp 07.2024); СП 7.13130.2013 п. 5.14 и прил. Б, ред. 27.03.2025 (sudact, PDF helpeng); СП 24.13330.2021 п. 3.4, 8.13, 7.4.4; ГОСТ 19804 на забивные ЖБ; СП 131.13330 (промерзание Оренбуржья); ForumHouse 374235; практика независимой площадки 5 см.

Частые вопросы

Можно ли выпустить арматуру из ростверка стен в плиту камина?

Нет. П. 3.5.7 требует шов ≥50 мм и независимую осадку. "Жёстче связать" рвёт кладку, когда стены и печь садятся по-разному. Площадка не касается фундамента дома.

Хватит ли четырёх винтовых 57 мм, если печь 3,5 т, а паспорт "по тонне"?

Нет как метод расчёта. Четыре угла – устойчивость плиты. Осадку куста считают по грунту и СП 24, не складывают паспорт. Продукт этой схемы – забивные 150×150 / 200×200, не винты 57 мм.

Пять сантиметров до OSB уже закрывают норму 50 мм?

Нет. 50 мм – шов фундаментов и вынос плиты. До дерева – разделка и отступка СП 7, сотни миллиметров (500 / 380, таблица Б.1). Щель к каркасу делают с запасом, не впритык.

Достаточно двух свай под центр тяжёлой печи?

Нет. Куст по п. 3.4 СП 24 – группа под одну опору. Оси висячих забивных ≥3d. Два ствола вплотную режут работу каждой сваи и не держат углы площадки.

Итог: фундамент под кирпичную печь или тяжёлый камин в доме на сваях собирают как отдельный куст из четырёх забивных и свою плиту с песчаным швом ≥50 мм, не как выпуск из балки стен. Расчёт куста за 15 минут, выезд Орск / Оренбург / область: оренсваи.рф, +7 (905) 8988-209. База: Орск, ул. 2-ая Осиновская, 9.
