Фундамент под дом-шалаш (A-frame): расстановка свай под наклонные стропильные фермы

Пучинистый суглинок под Орском и Оренбургом промерзает на 1,6–1,8 м. Низ сваи уходит ниже этой зоны: иначе пучение качает одиночные головы. На крутом скате шалаша снег III района (Sg 1,5 кПа) сходит в пятки ферм, ветер II района даёт горизонталь. Сетка «как у каркасника» распор не закрывает — риск деформации контура зимой. Ниже — три линии стволов и затяжка.

Главное за 2 минуты: Поле под а фрейм — буква «А», не пятно 6×6. Сваи под пятки обоих скатов и под ось конька, если конёк несёт. Горизонталь — нижняя затяжка или жёсткий ростверк по СП 24. Воротник держит конёк и отрыв ветром, не распор у пятки. Если пол на ростверке или настиле, распор уходит в пояс. Если головы порознь без пояса — на одиночные стволы. Результат: треугольник не разъезжается. Вы сэкономите на переделке обвязки после зимы.

Заводские забивные ЖБ 150×150 и 200×200 длиной 2–5 м бьют мини-копром за 1–2 дня на поле около 10×10. Геологию как услугу компания не продаёт: длина — ниже промерзания и в плотный пласт. Жилой ярус внутри — отдельно в разборе дома с мансардой; здесь остаётся распор рам.

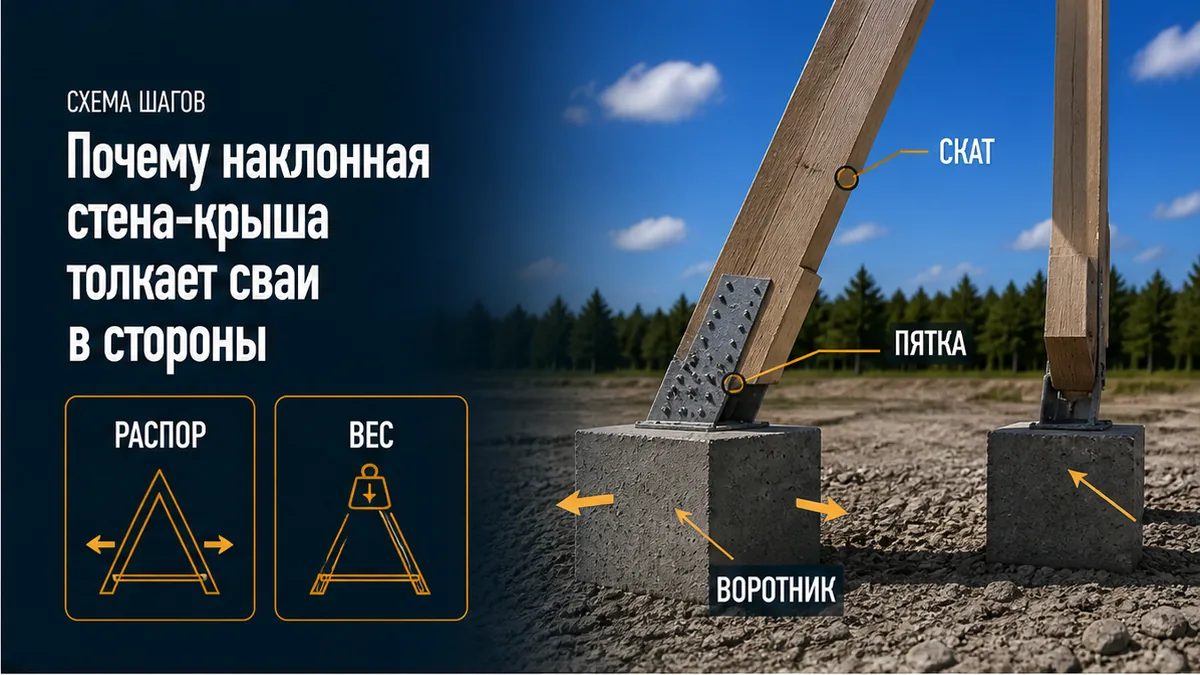

Почему наклонная стена-крыша толкает сваи в стороны

Дом-шалаш (A-frame) — две наклонные плоскости до земли, без вертикальных боковых стен. Ферма — треугольник из двух ног и связи внизу. Вес и снег идут вдоль ног к пяткам. Без нижней связи пятки разъезжаются: горизонталь садится на головы свай. «Лёгкий каркас» эту геометрию не отменяет.

На практике участок у Орска, шалаш 6×9 «как на картинке глэмпинга». Бригада разметила прямоугольник три на четыре, конёк без стволов, затяжку «потом из доски». После первой зимы обвязка разошлась на сантиметры, фермы дышат у пятки. Разбор — через распор и раскладку, не через террасу и не через скважины «чтобы точно».

Сюрприз «воротника» (collar tie) в верхней трети треугольника: он не держит распор у пятки. Он держит конёк от разъезда и отрыв ветром. Распор снимают нижняя затяжка, перекрытие или ростверк — так пишут Small Cabin Forum и New England Metal Roof. Типичная ошибка — оставить пятки на двух рядах кольев и считать, что доска у конька «уже связала дом».

СП 20 для Оренбурга: снег III, Sg 1,5 кПа (150 кг/м² на землю); ветер II, 23 кг/м². На крутой скат идёт коэффициент формы, не «150 кг сразу на сваю». По СП 24 п. 7.1.12 сваю считают в группе с жёстким ростверком: вертикаль, горизонталь, моменты. Без пояса формула «как будто ростверк жёсткий» не выполняется. Не стоит ставить «ещё две сваи по периметру» вместо растяжки между пятками.

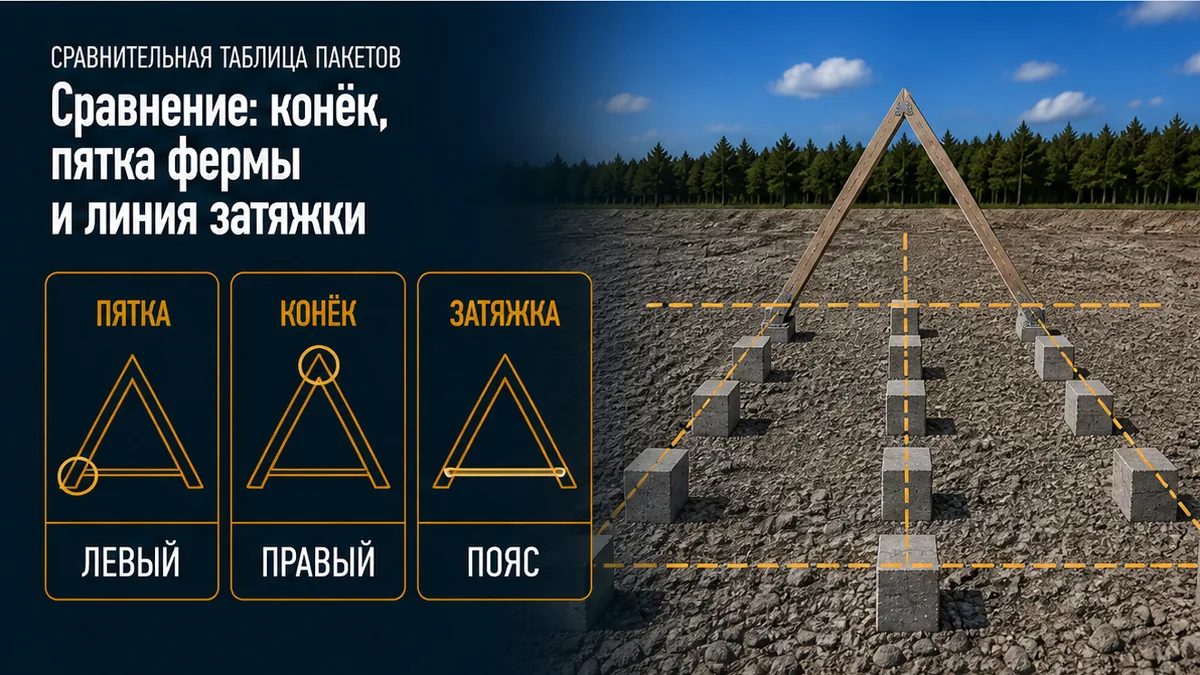

Сравнение: конёк, пятка фермы и линия затяжки

Выберите три линии на плане до разметки. Так вы сможете проверить, совпадает ли поле с буквой «А», а не с прямоугольником соседа. Прочность даёт связь пяток, не число кольев «на глаз».

Надёжность поля — когда горизонталь закрыта поясом. СП 24 п. 7.1.13 для КС-1/КС-2 горизонталь на жёстком ростверке с вертикальными сваями одного сечения допускается делить поровну. Обратите внимание: минимум сближения висячих забивных 3d (150 мм → 0,45 м; 200 мм → 0,60 м) — не шаг шалаша.

Например, alpine-cabin кладёт платформу 6×7 на опоры, а порталы «А» уже на настил: если пол на ростверке или жёстком настиле, распор идёт в пояс. Если стволы стоят как одинокие головы без пояса, горизонталь остаётся на оголовках. Не копируйте сетку 3×3 как проект ферм Орска. Конкуренты рисуют шалаш 6×8 двенадцатью винтовыми, калькуляторы 6×6 — девятью опорами. Это шум выдачи. Лучше принести чертёж рам.

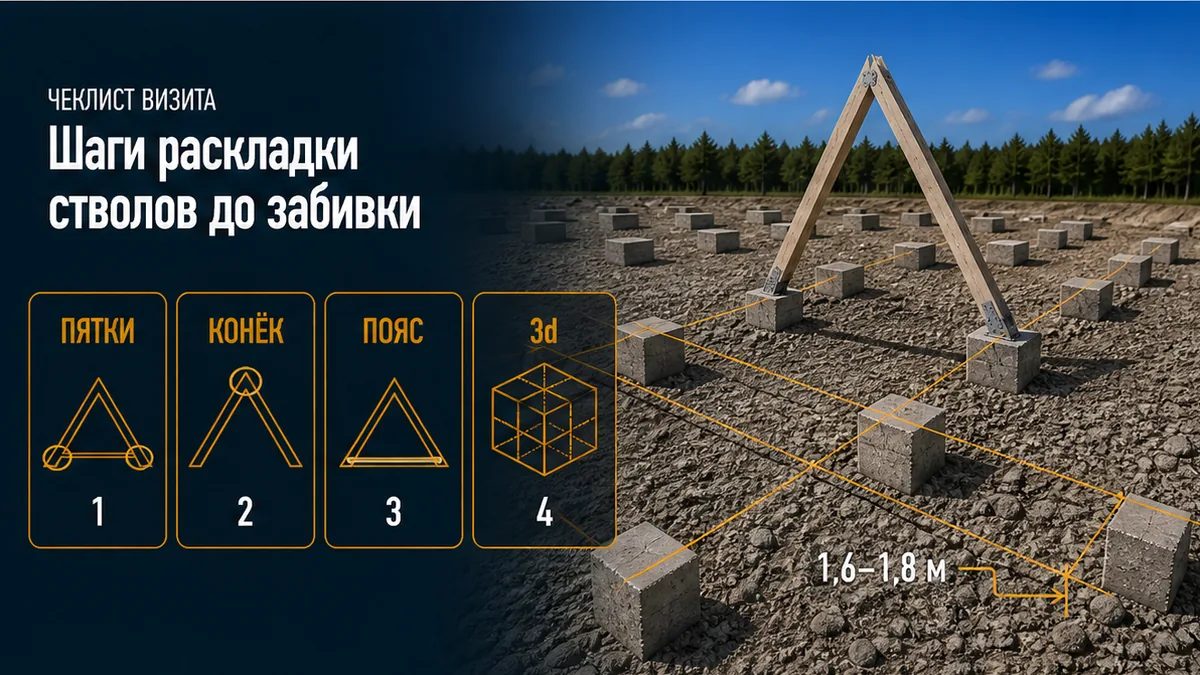

Шаги раскладки стволов до забивки

Схема: пятки левого ската → пятки правого → ось конька (если несёт) → линия затяжки или ростверка. Проверьте диагонали до первого удара. Копёр бьёт оси ферм, не сетку «три на четыре».

1. Снимите с проекта шаг рам, угол ската, узел пятки и тип нижней связи: затяжка, перекрытие или ростверк.
2. Вынесите две продольные оси пяток и ось конька шнуркой; колышки только по этим линиям, не по забору.
3. Промерьте диагонали: расхождение больше допуска плотника — стоп разметки, не «подпилим оголовок».
4. Назначьте пояс между пятками: жёсткий ростверк или затяжка на растяжение у низа треугольника.
5. Подберите 150×150 или 200×200 и длину 2–5 м так, чтобы низ был ниже промерзания 1,6–1,8 м; 3d не путайте с шагом ферм.
6. Зафиксируйте узел свая–балка: опирание, анкер от отрыва ветром, горизонталь. Кривой ствол — переделка узла, не подпил «на глаз».

Норма: подрядчик называет три линии и закрывает горизонталь затяжкой или жёстким ростверком. Признак риска: сетка прямоугольника, пустой конёк, затяжка «из доски потом», воротник вместо распора. Если обвязка уже разошлась, а вместо пояса предлагают «две винтовые по калькулятору» — схему останавливают.

Имеет смысл за 15 минут прислать чертёж ферм в ОРЕНСВАИ: шаг рам, узел пятки, тип пояса, длина ствола ниже промерзания. Телефон +7 (905) 8988-209. Не заказывайте скважины у монтажника свай и не просите калькулятор винтов.

Ошибка копировать прямоугольное поле под шалаш

Часто ломается логика «больше свай — крепче». Распор — вектор в стороны. Лишние стволы по середине короткой стены не заменяют растяжку между пятками. В реальном проекте шаг ферм под вату 600 мм бывает около 0,6 м: это шаг рам, не шаг свай «2 / 2,5 / 3 м» с винтовых карточек.

Не копируйте «сколько штук на 6×6» и не разворачивайте календарь каркасника. Шалаш — не коробка со стенами отдельно и крышей отдельно. Столбчатый без пояса на распор слаб: так выбирали ростверк на сваях в опыте idei-biz. Долговечность узла — когда оголовок берёт сжатие, отрыв и сдвиг, как в логике FEMA pile-to-beam, а не когда «подпилили пластину».

До FAQ вы уже можете назвать три линии и отличить воротник от затяжки. Критерий успеха: поле совпадает с фермами, пояс держит горизонталь, диагонали бьются. Если бригада рисует только углы прямоугольника — выберите другой чертёж до забивки.

Материал проверен: Инженерно-строительный отдел компании «ОРЕНСВАИ» (инженеры-строители по свайным фундаментам и геотехническим расчетам).
Достоверность данных: СП 24.13330.2021 п. 7.1.12–7.1.13 и 8.13; СП 20 — снег III и ветер II для Оренбурга; СП 131 — промерзание 1,6–1,8 м; разборы A-frame (затяжка у основания против воротника у конька). Без цифр спроса.

Частые вопросы

Какой фундамент под а фрейм ставят в Оренбуржье?

Забивное ЖБ-поле по осям пяток и, при необходимости, конька, плюс затяжка или жёсткий ростверк. Не копируйте сетку «двенадцать на 6×8». Длину берите ниже промерзания 1,6–1,8 м.

Почему сваи расходятся, если дом лёгкий?

Лёгкость коробки не отменяет горизонталь от наклонных ног. Снег сходит в пятки, ветер даёт сдвиг, пучение качает отдельные головы. Решение — пояс между пятками, не «ещё два кола по периметру».

Воротник у конька заменяет затяжку?

Нет. Воротник в верхней трети держит конёк и отрыв. Распор у пятки снимают нижняя затяжка, перекрытие или ростверк. Если в смете только верхняя доска — остановите сборку ферм.

Можно ли взять сетку 6×6 с девятью сваями?

Это схема прямоугольного пятна, не раскладка буквы «А». Число стволов появится после осей пяток, шага рам и типа пояса. Не покупайте калькулятор прямоугольника как проект шалаша.

Нужна ли геология, чтобы разложить фермы?

Оси ферм и затяжку считают по чертежу каркаса. Длина сваи — ниже промерзания и отказ в плотном слое, без скважин у монтажника. План рам — на расчёт за 15 минут.

Поле под шалаш — три линии и пояс, не прямоугольник соседа. Надёжность даёт затяжка или ростверк, прочность — стволы под пятками. Бесплатный расчёт свайного поля за 15 минут: +7 (905) 8988-209, Орск, ул. 2-ая Осиновская, 9. Письмо: orsk_tara@mail.ru.
