Фундамент под навес для автомобиля на винтовых сваях: прочно и быстро

Стойка навеса держит не только крышу. Зимой на неё садится снег, и вся эта тяжесть сходится в трубу, а из трубы – в опору под стойкой. Опора должна это принять: иначе к весне стойка уходит из вертикали, хотя лист наверху ещё целый.

Лёгкий поликарбонат или профлист легко принять за всю нагрузку и поставить редкие короткие столбы, как под беседку. Сам лист почти не давит вниз. Тяжесть, которую принимает опора, – снег, который сел на крышу. Речь только про отдельно стоящий навес на одну или две машины: это не короб гаража и не вход у двери. Глухой лист забора ловит ветер иначе – одна отсылка: сваи под забор из профнастила. Крыльцо и порог – соседний узел: винтовые сваи под крыльцо.

Главное за 2 минуты: Если навес на одну машину (ориентир 3,5×6 м, часто 4×6) – обычно шесть опор с шагом 2,5–3 м и стойки за габарит двери. Если навес на две машины (ориентир 6×6 / 6×6,5 м) – восемь опор, не четыре коротких столба "как беседка". Снег района на проекцию 4×6 уже около 3,6 т; низ сваи ниже зоны 1,6–1,8 м по СП 131. Результат: выберите строку таблицы до закупки "лёгкого комплекта".

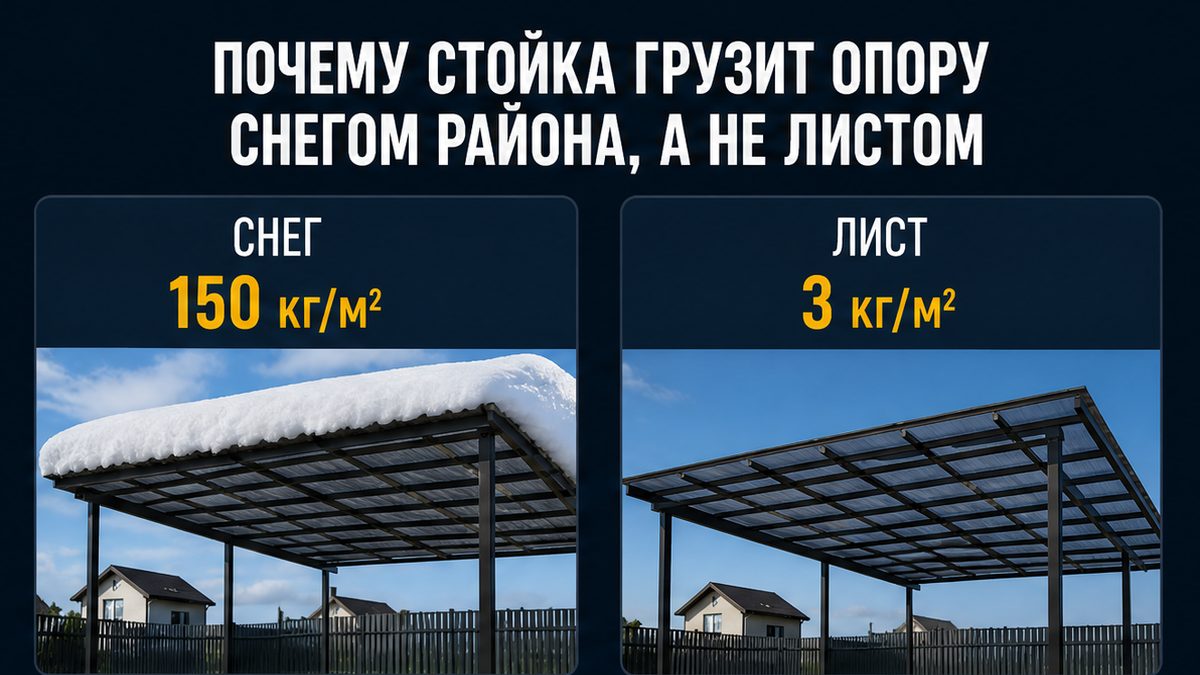

Почему стойка грузит опору снегом района, а не листом

Часто считают: навес лёгкий, хватит четырёх коротких опор "как под беседку". Кровля 4×6 из поликарбоната или профлиста ловит снег района и ветер как парус без стен. Стойки редкие, низ сваи в зоне пучения. После зимы стойка уходит из вертикали, лист гуляет. Винят "плохой поликарбонат", а проблема – нагрузка стойки в опору и шаг поля.

Сюрприз на практике: автонавес – максимальная парусность на единицу веса. Поликарбонат 1,5–3,5 кг/м² и профлист 4–7 кг/м² почти не грузят сваю вниз. Опаснее снег 1,5 кПа и отсос ската в практике до −1,2. Для 4×6 при 150 кг/м² снег уже около 3,6 т на кровлю. Каркас добавляет 10–25 кг/м², но сечение опоры берут по ветру и опрокидыванию, не по массе листа.

Типичная ошибка – подставить чужие 180 кг/м² Подмосковья. В Оренбурге считать 150 кг/м². Коэффициент γf = 1,4 поднимает расчётное выше нормативного. Часть карт пишет Оренбург в III ветровом и 0,38 кПа; в табл. 11.1 это район IV. Канон – таблица городов: II / 0,23 кПа, открытое поле добивает типом А, k=1,0.

Сваю считают на сжатие и на выдёргивание. Жёсткий узел стойка–оголовок, чаще фланец на 4 болта, держит момент. Без верхней обвязки стойки гуляют как консольные колонны. Прочность здесь – раскладка поля, не цвет кровли.

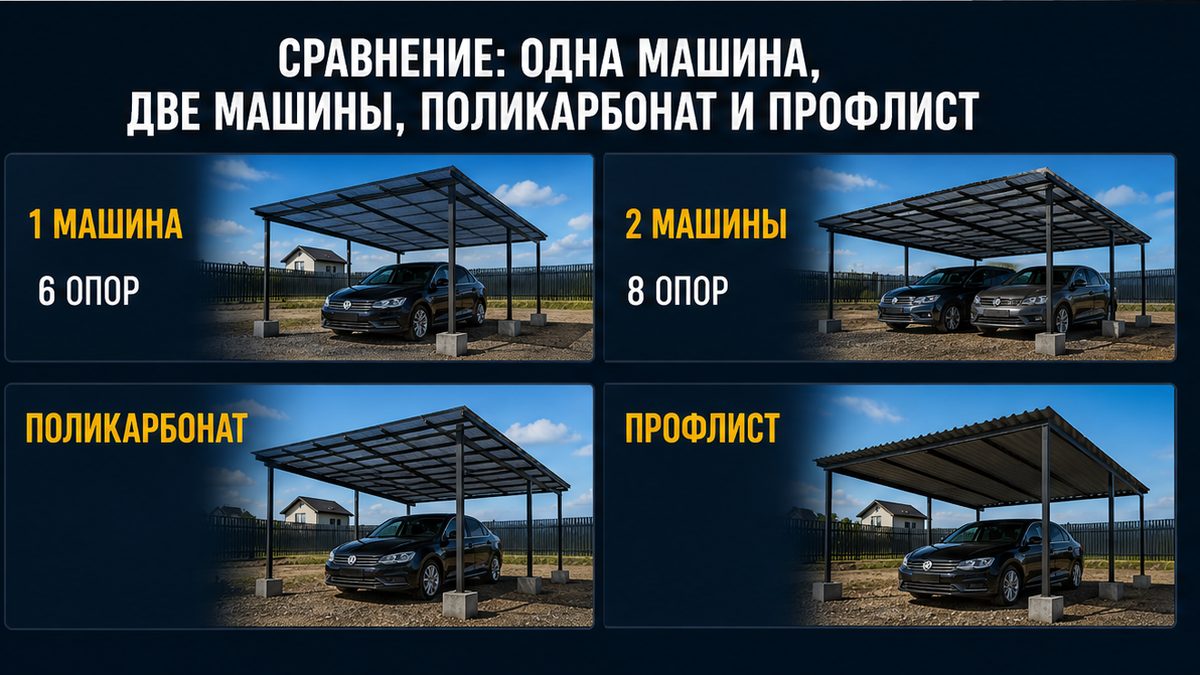

Сравнение: одна машина, две машины, поликарбонат и профлист

Сравните четыре колонки до покупки "универсального комплекта". Так вы получите раскладку и сможете отвергнуть четыре коротких столба под парус 4×6. Надёжность навеса – шаг стоек и длина сваи, а не экономия на числе опор.

Например, III снеговой и сторона до 6 м: ориентир стойки 80×80×3 или 100×100×3, шаг 2,5–3,0 м. Это гайд 2026, не чертёж. Под стойку ставят винтовую или забивную ЖБ опору полем 150×150 / 200×200, длина 2–5 м. Лопасть 57 мм – тема забора, не автонавеса. Одну цифру «от» без состава работ в смету не кладут. Решайте по риску сноса стойки.

ОРЕНСВАИ забивает сваи под навес для авто.

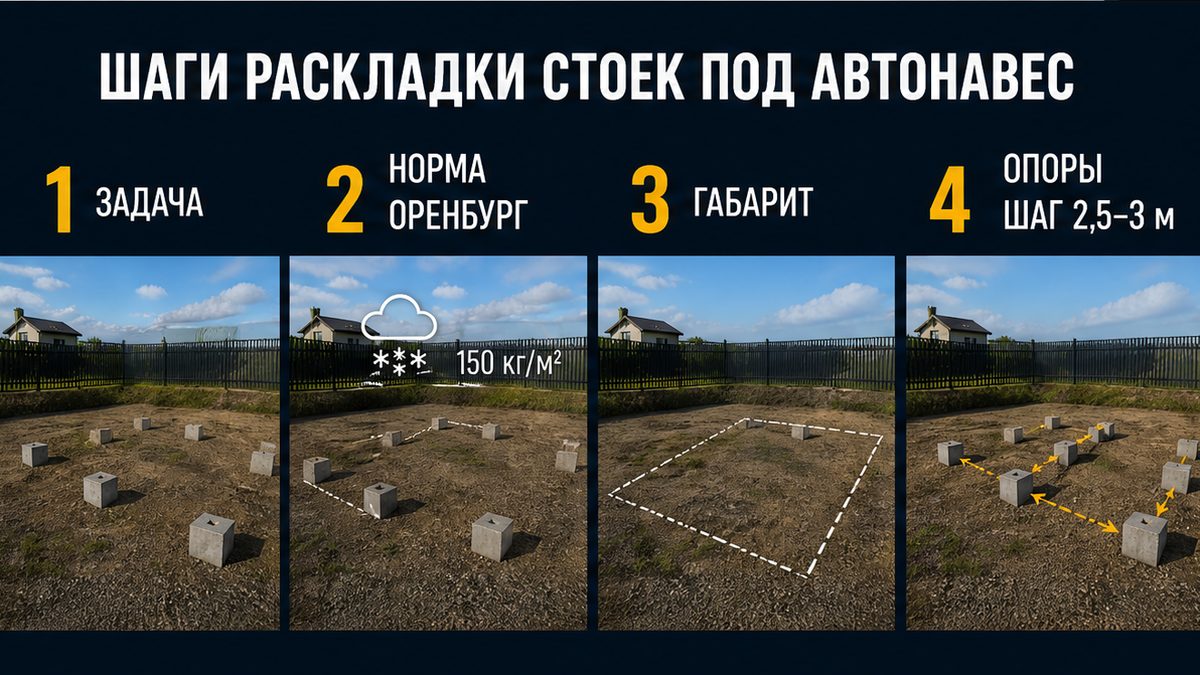

Шаги раскладки стоек под автонавес

Проверьте задачу на бумаге до закупки четырёх коротких труб. Стоит зафиксировать число машин и тип листа – иначе шаг "как у соседа" ломает ферму. Не стоит ставить опоры в габарит кузова: дверь не откроется, а шаг всё равно придётся переделывать.

1. Зафиксировать задачу. Одна или две машины; покрытие поликарбонат или профлист; отдельно стоящий навес, не гараж и не вход у двери.
2. Взять норму места. Оренбург: снег III / 1,5 кПа, ветер II / 0,23 кПа по таблице свода; открытое поле – тип А. Не подставлять сводку дня и не копировать 180 кг/м² Подмосковья.
3. Задать габарит. Одно авто – ориентир 3,5×6 м, высота 2,3 м и выше. Два – 6×6 / 6×6,5 м. Стойки вынести за габарит кузова.
4. Разложить опоры. Шаг 2,5–3 м. Поле 4×6 – обычно 6 точек; 6×6 – 8; длинный 3×12 – 10. Сверху обвязка, не набор одиночных стоек.
5. Выбрать шаг прогонов. Поликарбонат 8 мм – не более 0,7 м; профлист C20 – 0,8–1,0 м; уклон от 5°.
6. Задать длину сваи. Низ ниже зоны 1,6–1,8 м (песок ближе к 2 м), до плотного слоя. Узел стойка–оголовок жёсткий: фланец / 4 болта или выпуски в стакан.
7. Отвергнуть срыв. Четыре короткие опоры под парус 4×6; шаг больше 3 м без усиления; бетон "на штык лопаты" в зоне пучения.

Когда на бумаге есть строка таблицы и число точек, поле можно отдавать в работу. Геологию участка компания не продаёт. Выезд по Оренбургу и области.

Короткие опоры в зоне 1,6–1,8 м

Обратите внимание: 1,6–1,8 м – ориентир СП 131, не прогноз дня. Калькуляторы по СП 22 для Оренбурга: суглинок около 1,52 м, супесь 1,85 м, песок до 1,98 м. Неотапливаемый навес коэффициент kh не уменьшает. Низ сваи – ниже зоны в плотный слой, не "труба на глаз".

Лёгкий навес не пригружает бетон: пучение выдавливает стойку за два-три сезона. Срыв – забетонировать стойку на штык лопаты. На практике лист целый, вертикаль уходит. Риск деформации каркаса выше, чем трещина в соте. Лучше удлинить ствол ниже зоны, чем чинить ферму весной.

Критерий успеха: вы называете таблицу 1 машина / 2 машины / поликарбонат / профлист и не ставите четыре короткие опоры под 4×6. Надёжность стойки – норма снега и ветра плюс низ сваи ниже 1,6–1,8 м. Прочность узла – обвязка и жёсткий оголовок. Результат: выберите число опор и шаг прогонов сегодня.

Материал проверен: Инженерно-строительный отдел компании «ОРЕНСВАИ» (Орск / Оренбург).
Нормативная база по нагрузке стойки: СП 20.13330.2016 (снег табл. 10.1, ветер табл. 11.1 и сводная таблица городов; редакция с изм. от 05.09.

Частые вопросы

Сколько опор нужно под навес 4×6 на одну машину?

Рабочий ориентир – шесть точек с шагом 2,5–3 м и стойками за габарит двери. Четыре коротких столба "как беседка" оставляют ферму без запаса по снегу 1,5 кПа и по отсосу ската.

Поликарбонат и профлист требуют разный шаг прогонов?

Да. Сотовый 8 мм держит прогоны не шире 0,7 м; профлист C20–C21 – 0,8–1,0 м. Оба листа лёгкие для сваи вниз; разница в обрешётке, не в "красоте".

На какую глубину ставить сваи под автонавес в Оренбуржье?

Низ опоры ниже зоны 1,6–1,8 м, на песке ближе к 2 м, до плотного слоя. Это норма СП 131, не сводка дня. Мелкий бетонный стакан в зоне пучения выпирает лёгкий навес.

Навес на сваях – это то же, что гараж или крыльцо?

Нет. Здесь открытый каркас на 1–2 машины без стен короба. Гараж считают как жёсткую коробку. Крыльцо – 2–4 опоры у двери, другой узел и другая раскладка.
