Фундамент под зону барбекю и уличную печь-мангал на сваях

Кирпичный мангал поставили на угол настила беседки: сваи под досками те же, под топкой легли плитка и песок. К осени плитка ушла волной, топка перекосилась, шов у дымохода треснул, а угол террасы приподняло. Беседку забили как беседку. Срыв в том, что тонны кирпича и камня пошли в легкий настил. Под топку собирают отдельный куст свай с жесткой плитой или обвязкой швеллером.

Главное за 2 минуты: очаг барбекю, уличная печь и коптильня из кирпича нельзя опирать на общие лаги беседки и на плитку по песку. Нужен свой куст забивных ЖБ свай, плита 200–300 мм по полю или балки каналом на оголовках, зазор до деревянного настила. Результат: вес уходит в грунт ниже промерзания 1,6–1,8 м, настил не клюет, кладку можно продолжать. До первого кирпича спросите, куда уходит вес печи – в отдельные сваи или в доски.

На участках в Оренбурге и Орске часто сначала делают беседку на забивных 150×150, а мангал хотят «докинуть на угол». Кирпич при прогреве живет иначе, чем доска. Ниже – как отделить легкую зону отдыха от пятна очага по СП 24.13330.2021 и СП 7.13130 без котлована под всю площадь.

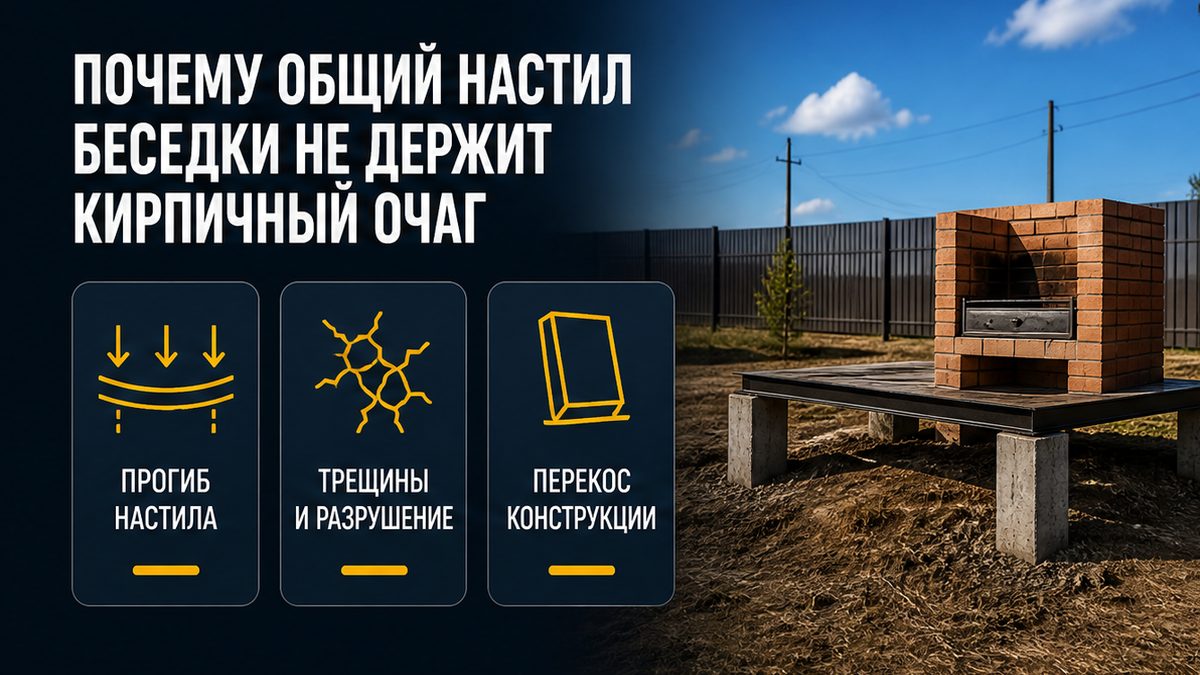

Почему общий настил беседки не держит кирпичный очаг

На практике частая фраза на площадке: «сваи же держат, обложим кирпичом угол». Лаги и доска рассчитаны на людей, стол и легкий гриль. Печь из сотен кирпичей плюс камень в топке просит свой куст. Нагрузка точечная и с тепловым циклом: зимой плитка на песку вспучивается, летом кладка работает на изгиб. Вы увидите щель между облицовкой и столешницей, дымоход уводит от вертикали.

По ГОСТ 19804 забивные ЖБ сваи 150×150 или 200×200 несут осевую нагрузку в грунт, если низ стоит ниже зоны промерзания и в плотном слое. Цифра «до 30 т» на изделие – запас заводской марки. Четыре сваи, которые уже несут перила и крышу, под мангал на угол не отдают. Имеет смысл заранее разметить второй контур опор только под пятно печи.

Не путайте эту задачу с печью внутри бани: там другой узел и масса камней в парилке – см. фундамент под печь в бане на сваях. Здесь только уличная зона барбекю, кирпичный мангал и при необходимости коптильня на своем поле.

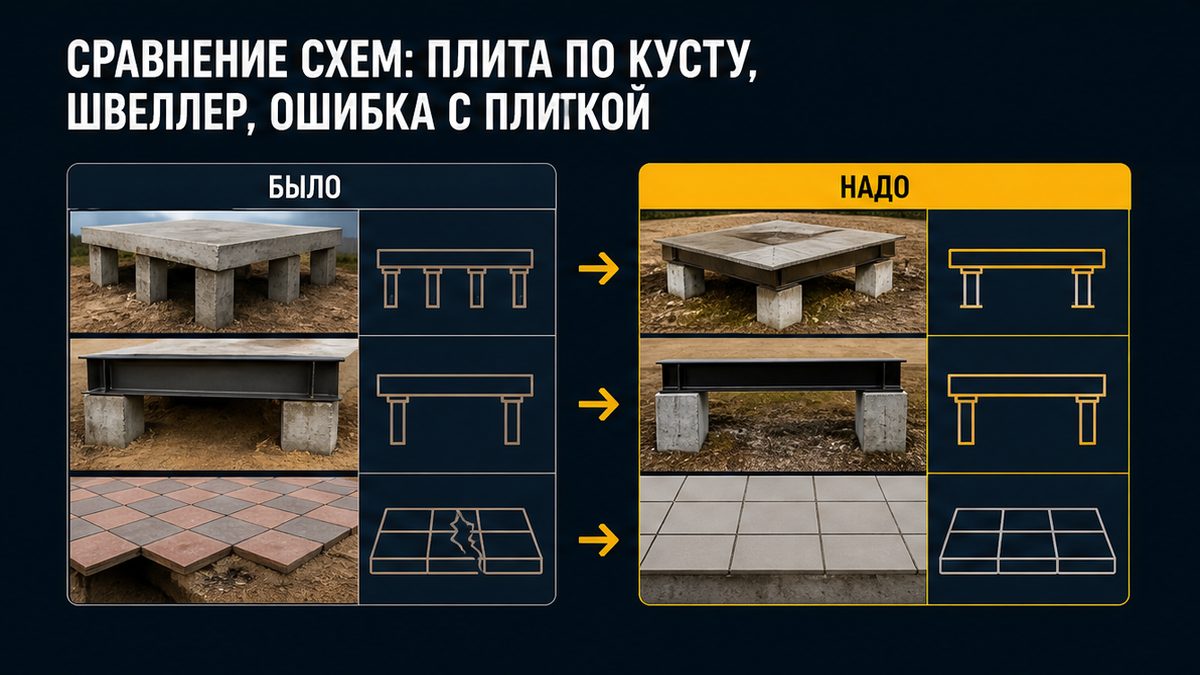

Сравнение схем: плита по кусту, швеллер, ошибка с плиткой

Жесткость для тяжелого кирпича в выдаче часто описывают монолитной плитой 200–300 мм с армированием. На сваях это плита по кусту под очаг или решетка балок, связанная с оголовками, плюс локальная плита под кладку. Плитка на песке – только финиш, не несущий слой.

Зона отдыха может остаться легче: соседние сваи, доска, перила. Очаг при этом стоит на своем жестком контуре с зазором до дерева. Так вы сэкономите на переделке кладки и замене настила, если сначала разделите нагрузки на чертеже.

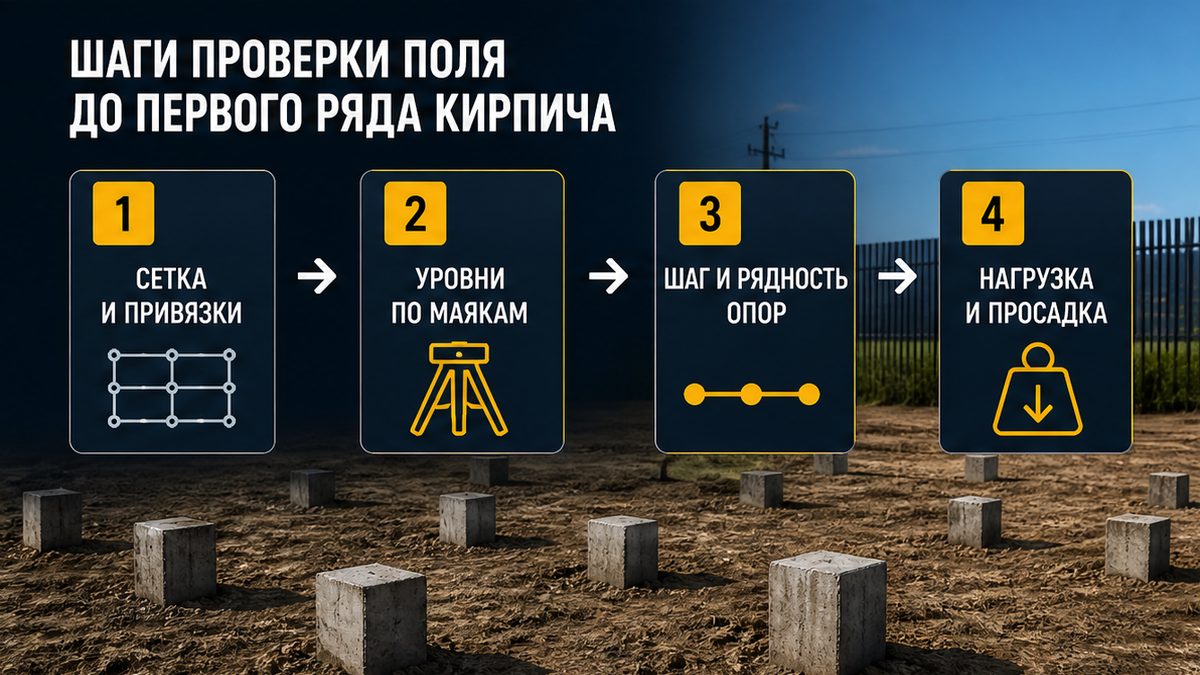

Шаги проверки поля до первого ряда кирпича

Надежность узла решается до кладки. Трещина показывает, что отдельный куст опоздал. Прочность настила беседки очаг не добавляет. Стоит зафиксировать в смете отдельные точки под печь и длину стволов с учетом суглинков и песков Оренбуржья.

1. Схема на бумаге. Попросите план: контур свай под пятно печи отдельно от лаг. Если мангал сидит на углу террасы без своего куста – кладку не начинайте.
2. Масса очага. Оцените кирпич, камень, дымовую трубу. Легкий переносной гриль и кирпичная печь – разные цифры для бригады. Спросите, сколько свай добавят под углы топки.
3. Обвязка. Проверьте, что швеллер или двутавр связан с оголовками забивных свай. Прихватка к настилу «для удобства» куст под печь не собирает.
4. Плита или балки. Под кладку – несущая плита или жесткая решетка, не песок под плитку. Толщина плиты ориентиром 200–300 мм там, где проект требует монолит.
5. Промерзание. Низ куста ниже 1,6–1,8 м по СП 131.13330 для региона. Геологию как услугу не заказывают у монтажника свай, но длину 3–5 м сверяют с грунтом на участке.
6. Зазор до дерева. Настил беседки не касается подиума очага. При прогреве кладка живет отдельно от лаг – иначе трещины по сезону.
7. Журнал забивки. В акте должны быть отметки куста под печь, не только поле под крышу. Без записей приемку поля отложите.

Признаки срыва: под топкой только плитка, дымоход на крышу «для жесткости», нет нивелира по обвязке. Перепад по уровню – стоп кладки.

Типичные ошибки подрядчика на мангальной зоне

Не стоит экономить на дополнительных свай под очаг: один куст дешевле, чем снос кладки и новый настил. Не стоит заливать ленту в грунт под всю беседку, если участок уже на забивном поле – вы потеряете смысл быстрого монтажа без котлована под всю зону отдыха.

Типичная ошибка – путать массу воды в чаше на террасе с массой кирпича. Для купели или чана на настиле другой расчет и усиление лаг: фундамент под чан или купель на террасе. Уличный мангал здесь не разбираем.

Долговечность кладки держится на жестком основании. Облицовка угла эту жесткость не создаёт. Гарантию на поле свай дают по договору на забивку и схеме. Фраза «поставим на террасу, она же на сваях» в договор не входит.

Материал проверен: Инженерно-строительный отдел компании «ОРЕНСВАИ» (Орск / Оренбург).
Нормативная база: СП 24.13330.2021, СП 131.13330 (промерзание по Оренбургу), СП 7.13130 (самостоятельные основания печей), ГОСТ 19804 на забивные ЖБ сваи.

Частые вопросы

Можно ли поставить кирпичный мангал на те же сваи, что держат беседку?

Только если в проекте под пятно очага заложены отдельные стволы или усиленный куст с обвязкой и плитой. Общие лаги без усиления очаг не несут – нужен свой контур опор.

Достаточно ли плитки на песке под зону барбекю?

Нет для кирпичной печи. Песок и плитка – финиш; несущая плита или балки на сваях держат тонны кирпича и тепловые деформации.

Что спросить у бригады до заказа кирпича?

Где контур свай под печь, какая обвязка на оголовках, толщина плиты, зазор до настила и отметки в журнале забивки именно под очаг.

Нужен ли котлован под всю мангальную зону?

Нет. Забивное поле под очаг монтируют выборочно; легкая терраса рядом может стоять на соседних сваях с раздельными деформационными зазорами.
