Как проложить канализацию и водопровод сквозь ростверк: закладные гильзы

СП 30.13330.2020 п. 8.8 задаёт пересечение трубы со стеной подвала или фундамента под 90 градусов: в сухих грунтах вокруг трубы оставляют 0,2 м и эластичную заделку, в мокрых – сальник. Эту цифру нельзя переносить как дыру в висячей балке ростверка высотой 300–400 мм. Сечение снимается. После заливки бригада берёт перфоратор под выпуск 110 и режет рабочую арматуру. Ввод коммуникаций в дом на сваях делают гильзой до бетона или трассой под балкой, не «просверлим потом».

Главное за 2 минуты: Через висячий ростверк полимер не кладут в бетон намертво. На каждую сеть – своя гильза в каркасе до смеси. Труба не касается бетона, кольцо заделывают эластиком, стык внутри гильзы запрещён (СП 40-102-2000 п. 3.6.1). Зазор 0,2 м из п. 8.8 – узел стены в грунте, не чертёж отверстия в балке 400 мм. Если выпуск идёт в воздухе под балкой – это другой узел. После заливки не сверлить, пока бетон не набрал прочность по проекту.

19 сентября 2026 РИА56: утром туман на севере и западе области, днём сухо, +19…+24 °C, осадков нет. На суглинке у Орска такую субботу часто читают как «льём ростверк». Точка невозврата не в марке смеси. Гильзы стоят до бетона. Иначе потом долбят балку.

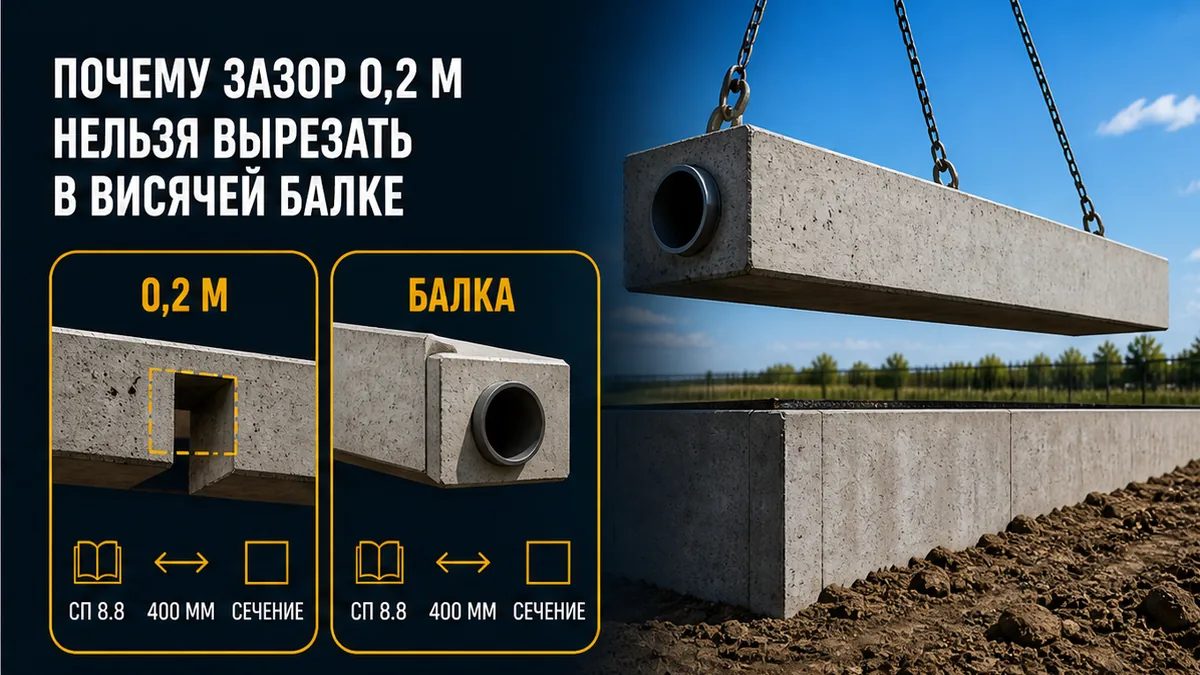

Почему зазор 0,2 м нельзя вырезать в висячей балке

Каркас у Орска, поле 150×150, опалубка ростверка на субботу. Гильзы «потом просверлим». Через месяц алмаз попадает в продольный стержень. Выпуск 110 без уклона: либо насос, либо засоры. Типичная ошибка – принять красивую ровную балку за стену подвала и вырезать «как в ленте».

П. 8.8 говорит про наружные стены подвала и фундамента в грунте, не про висячую балку над воздухом. В мокрых грунтах там сальник, в сухих – кольцо 0,2 м плюс эластик. На практике в ростверке 300–400 мм такая дыра съедает сечение. Часто ломается узел, который искали как «гильза в ленте»: в голове лента, а стоит балка на забивных. Асбестоцемент в запросах чаще дымоход, не канализация 110. Не ставьте его обязательным материалом.

Результат этого блока: вы отличите норму стены от узла балки и не подпишете отверстие «по 0,2 м вокруг трубы» в сечении, которое держит стены дома.

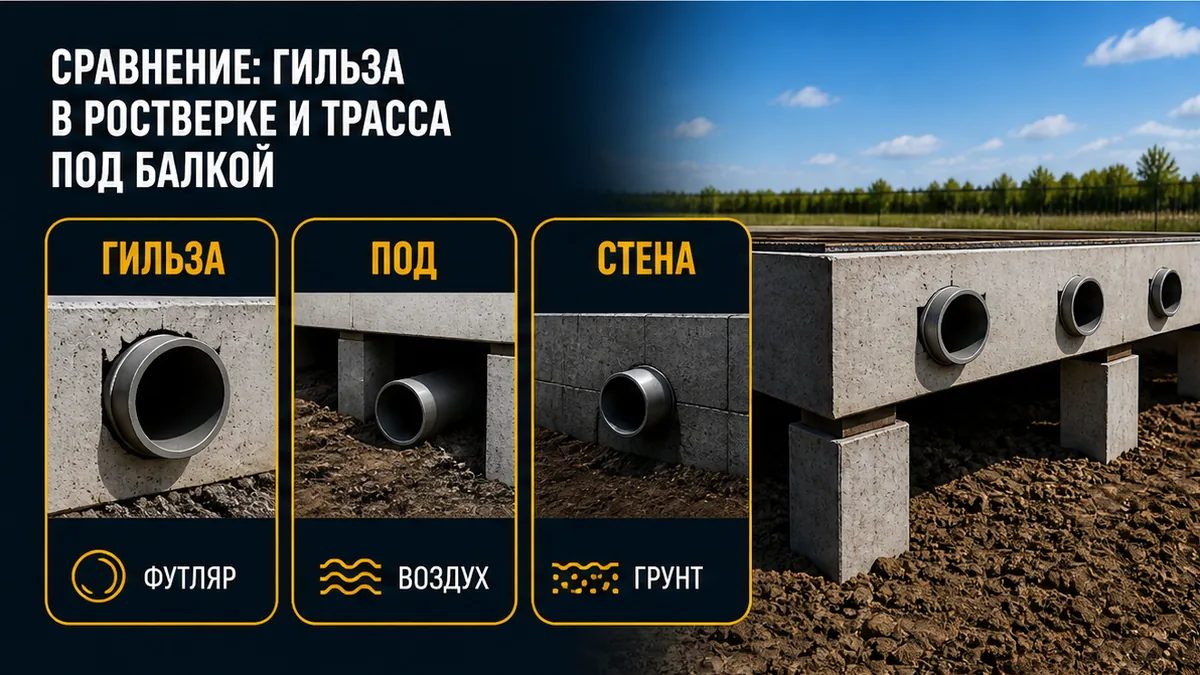

Сравнение: гильза в ростверке и трасса под балкой

Выберите схему до миксера. Это три разных узла, не один «проход через фундамент». Если труба идёт в воздушном зазоре под балкой, смотрите зазор под ростверком: там демпфер, не футляр в бетоне. Траншеи между сваями, не вплотную к стволу. Не стоит путать высокий ростверк с лентой в земле.

Гильза канализации и гильза ПНД – разные отверстия. Кабель не кладут в одну дыру с 110. Труба в гильзе ближе к низу, с уклоном выпуска. Коммерческий «уклон гильзы 4–7 градусов» из роликов не строка СП.

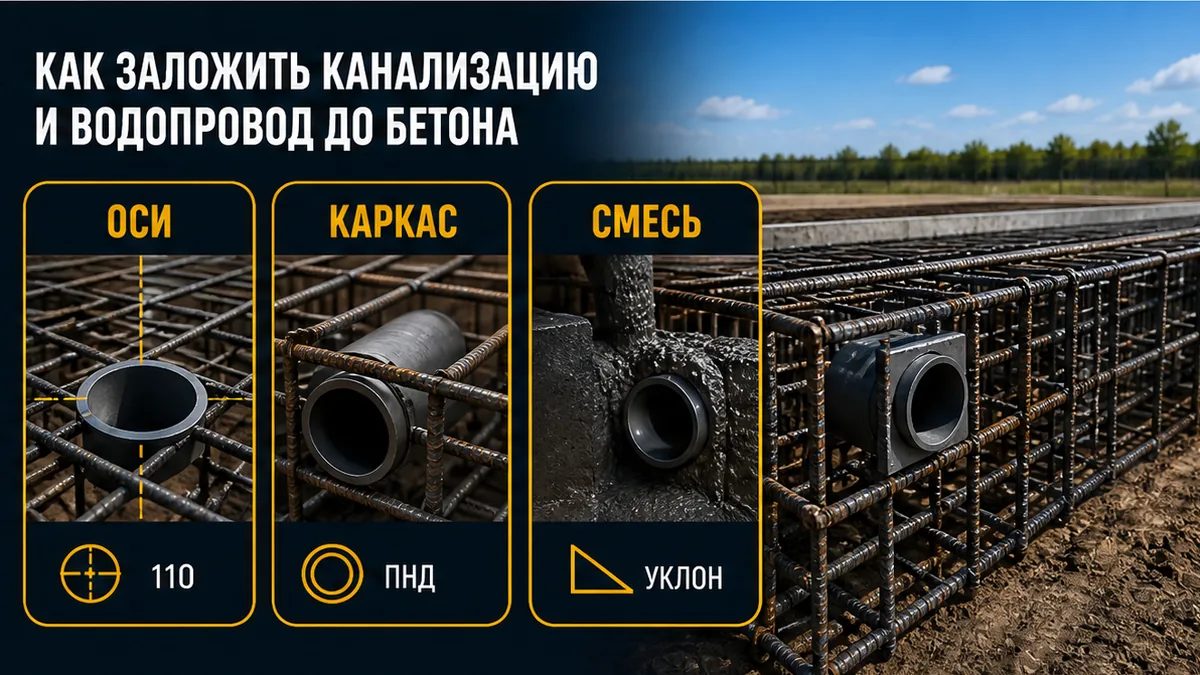

Как заложить канализацию и водопровод до бетона

Имеет смысл требовать схему мокрых точек до щитов, не «на глаз в день миксера». Для Ø110 внутренняя безрасчётная норма ближе к 1,2 см на метр (ориентир Ø85–100). «2 см/м на 110» – частая практика, не отдельная строка СП 32. Наружка 150/200 мм – 0,008 и 0,007. СП 40-102-2000 п. 3.6.1: полимер через конструкции только в гильзах, длина гильзы больше толщины с отделкой, над полом +20 мм, стыки внутри гильзы не допускаются.

1. До опалубки: оси санузла и котельной, отметка лотка выпуска и ввода воды, просвет от свай, уклон до септика или колодца – на схеме.
2. В каркасе: отдельные гильзы на воду, канализацию и кабель; канализация с уклоном; торцы заглушены от смеси; рабочие стержни обойти, не резать.
3. Зафиксировать футляр так, чтобы вибратор его не сдвинул. Для 110 часто берут следующий диаметр около 160 мм – рабочий зазор, не дыра 0,2 м.
4. При заливке не пнуть закладную; смесь обойти гильзу. Уход бетона – по проекту. Одна соседняя страница: приёмка заливки ростверка.
5. После прочности по проекту протянуть рабочие трубы без стыка в гильзе; кольцо – эластик или сальник по грунту; воду снаружи заглубить и утеплить по климату.

Проверьте фиксацию до миксера. Важно, чтобы гильза не уехала вверх: выпуск «на 10 см выше» ломает уклон. Лучше сдвинуть заливку на час, чем долбить балку в октябре.

Почему полимер не замоноличивают в балке

СП 31.13330.2021: пересечение трубопроводами конструкций – эластичные уплотнения с ходом трубы. Изм. № 2 действует с 01.01.2026, климат – СП 131.13330.2025. Жёсткая заделка ПНД «намертво» рвётся при ходе грунта и температуре. Пена на весь зазор – та же ошибка: хода нет.

Глубина низа трубы до Ø500 мм: h = h0 + 0,3 + d (п. 11.40), сначала местный опыт (п. 11.41). Для Оренбуржья ориентир промерзания 1,6–1,8 м. Греющий кабель не автоматическая замена глубины без обоснования. «Канализация на 60–70 см плюс утеплитель» из чужих винтовых роликов – не строка СП 31 для суглинка. Обратите внимание: ПНД кладут с запасом хода («змейкой»), не внатяг.

Так вы получите узел, где труба живёт отдельно от бетона, а прочность балки не режут после факта. Надежность здесь в зазоре и эластике, не в «крепче залить вокруг трубы».

Как не сверлить готовую балку наугад

Если гильзу забыли, перфоратор по висячей балке даёт трещины. Алмаз режет арматуру «аккуратно», но ослабляет сечение: это не широкая лента. Часто проще завести трассу под ростверк, чем сверлить. Если сверлят – отверстие под гильзу, не впритык к 110, и только после прочности по проекту, не по «уже твёрдый».

В реальном проекте регламенты заливки называют закладные точкой невозврата: без футляров позже бурят. До FAQ вы уже сможете отказать схеме «ровный ростверк, дыру сделаем». Выберите гильзу до смеси или проход под балкой и получите выпуск с уклоном без резаной арматуры. Долговечность узла – ход трубы. Вы сэкономите на алмазе, насосе и засорах.

Материал проверен: Инженерно-строительный отдел компании "ОРЕНСВАИ" (Орск / Оренбург).
Нормативная база: СП 30.13330.2020 п. 8.8; СП 40-102-2000 п. 3.6.1; СП 31.13330.2021 п. 11.40–11.41, Изм. № 2 с 01.01.2026; СП 131.13330.2025; СП 32.13330.2018 п. 5.5.1 (уклоны 150/200 мм). Погода 19.09.2026: РИА56. Проверка узла ввода: buildingclub.ru, август 2026. NormaCS 5325: в СП 30 нет жёсткого Ø гильзы.

Частые вопросы

Можно ли просверлить ростверк после заливки под канализацию 110?

Не как основной план. Сначала схема гильз до бетона. Если забыли – не перфоратор «на глаз». Алмаз ослабляет висячую балку. Лучше трасса под балкой или отверстие под гильзу после прочности по проекту, без реза рабочих стержней.

Какой диаметр гильзы брать на выпуск 110?

В СП 30 нет таблицы «гильза = труба + 100 мм» для балки. Ориентир «на 100 мм больше» – оценка для стены в грунте, не чертёж дыры в ростверке 400 мм. На практике для 110 часто следующий диаметр около 160 мм, труба не касается бетона, кольцо эластиком.

Какой уклон у выпуска сквозь ростверк?

Гильзу ставят с уклоном выпуска, стык не внутри футляра. Для внутренней 85–100 мм безрасчётный ориентир 0,012. «2 см/м на 110» помечайте как практику, не как единственную строку СП 32. Дыра на 10 см выше лотка ломает самотёк.

Можно ли замонолитить ПНД в бетон без гильзы?

Нет. Полимер через конструкции – в гильзе, с ходом. Жёсткая заделка против СП 40-102 и логики СП 30/31. На пучинистом суглинке труба рвётся или вырывает кусок бетона.
