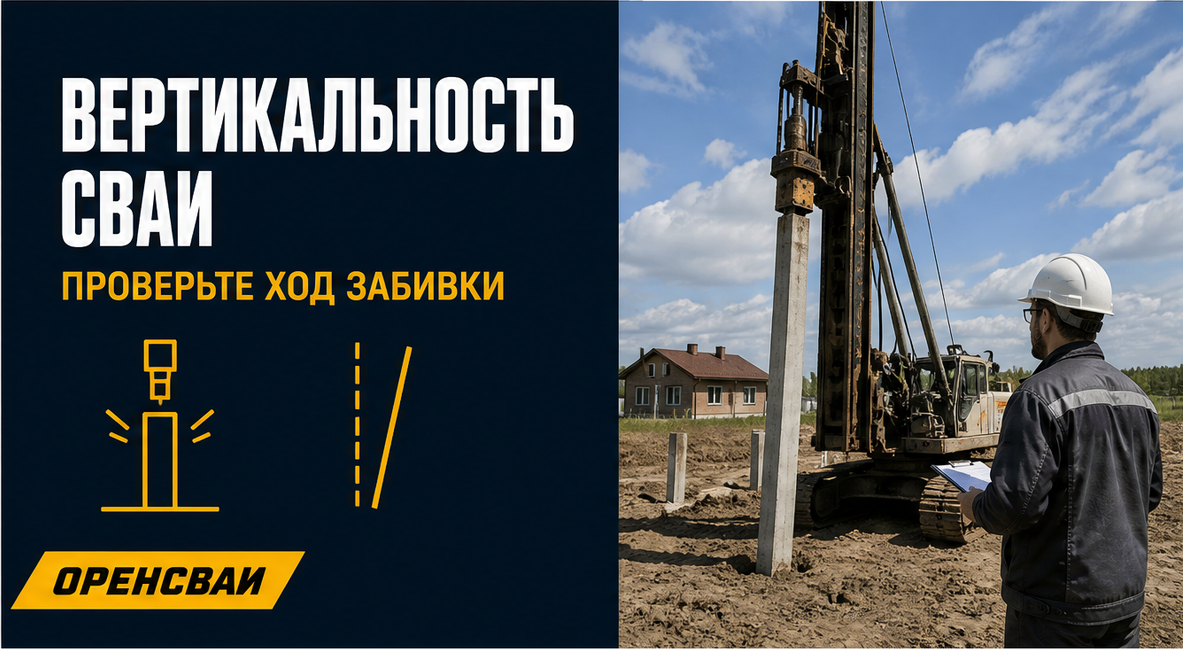

Контроль вертикальности при забивке сваи: какой допуск проверять

Копёр может стоять ровно, а свая при погружении всё равно отклониться: важна ось самой сваи, а не только положение мачты. Если проверять её «на глаз», небольшое смещение легко пропустить до срезки оголовков. Ниже – что означает нормативный допуск, где его искать и как действовать, если фактическое положение вызывает сомнения.

Коротко: для вертикальности оси забивных свай, кроме свай-стоек, таблица 12.1 СП 45.13330.2017 устанавливает отношение 2:100; измерительно проверяют 20% свай, выбранных случайным образом. СП 24 – документ по проектированию свайных фундаментов, а этот производственный допуск приведён в СП 45. Сверяйте также проект и ППР: они могут задать более строгие условия.

В теме часто путают два вопроса: насколько ровно работает копровая установка и насколько вертикально стоит свая после погружения. Контроль положения установки помогает вести работу, но итог оценивают по оси сваи и применимым документам.

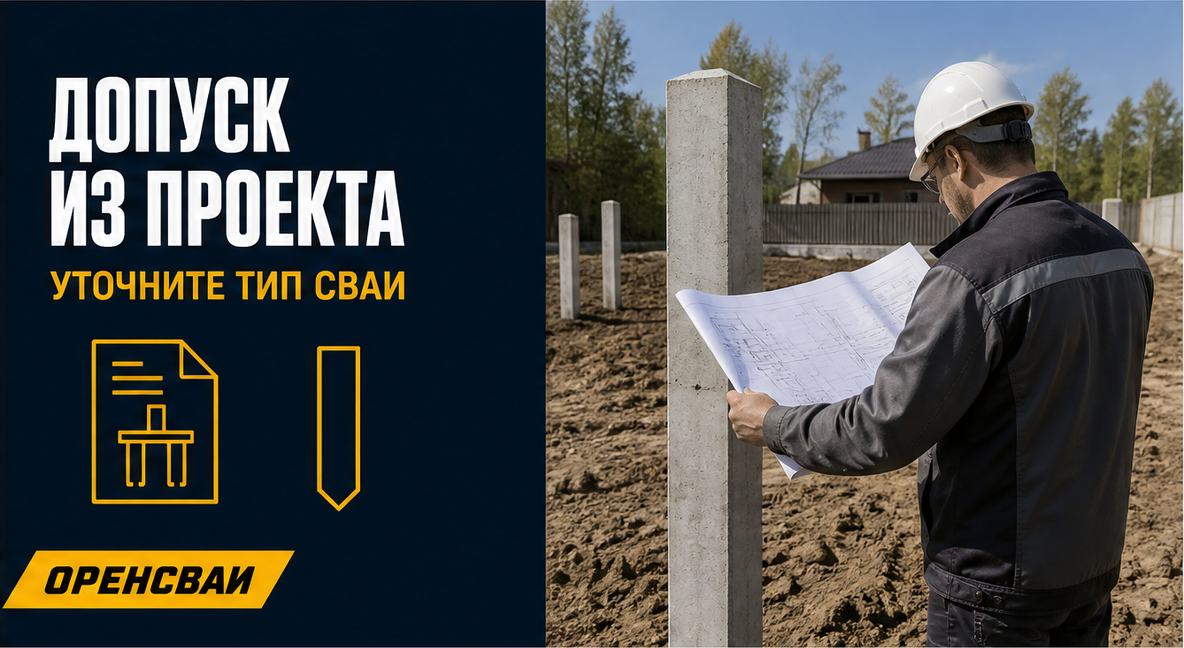

Найдите требование именно к вашему виду свай

Название СП 24.13330.2021 встречается в материалах о свайном фундаменте, но допуск для производственного контроля вертикальности забивных свай указан в СП 45.13330.2017 «Земляные сооружения, основания и фундаменты». По состоянию на дату подготовки статьи действующая редакция учитывает Изменение №4; связанные с таблицей 12.1 поправки в нём вступают в силу 1 марта 2027 года, поэтому на 3 октября 2026 года применяется прежний текст этой таблицы.

В строке о вертикальности дано отношение 2:100 – примерно два сантиметра отклонения на метр. Это не «90 градусов плюс допуск» и не правило для любого изделия: норма отдельно исключает сваи-стойки. Для наклонных, буровых и других типов свай применимость и пределы надо проверять отдельно.

Не подменяйте этим значением проектное решение. В рабочей документации или проекте производства работ могут быть условия строже; при расхождении попросите инженера указать, какое требование действует на объекте.

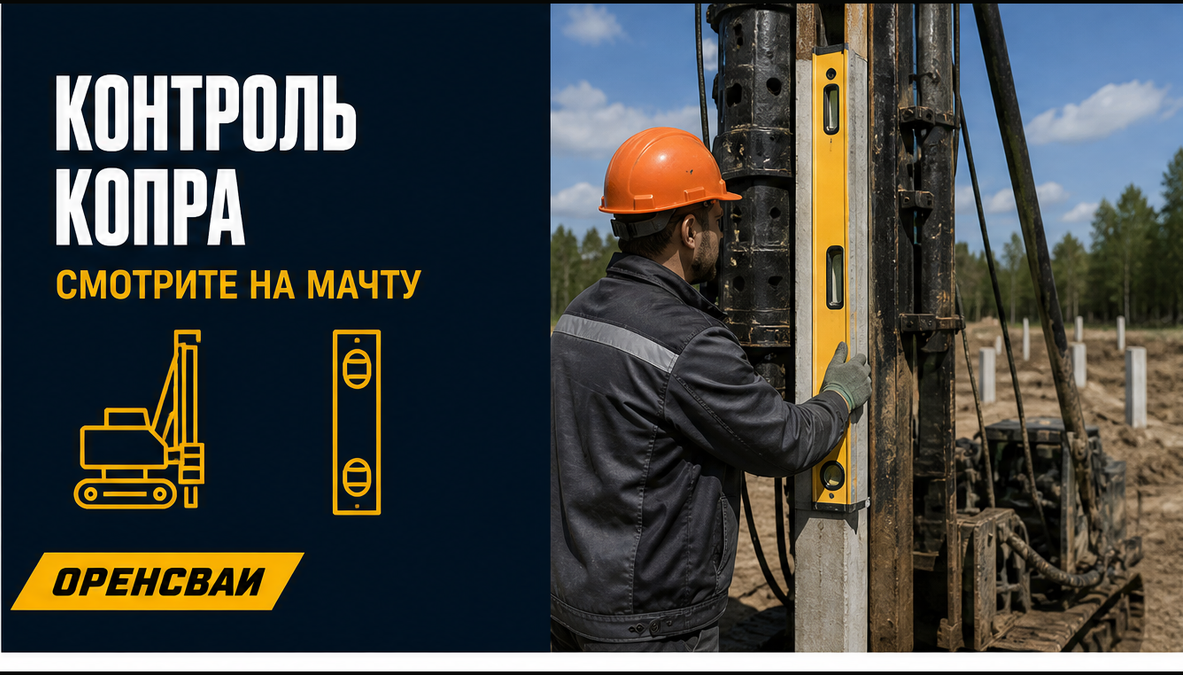

Проверьте не только мачту копра

До начала погружения убедитесь, что площадка под установкой подготовлена, свая выставлена по проектной точке и монтажная схема понятна бригаде. Во время установки мачта служит ориентиром для процесса, но после погружения проверяют положение оси свайного элемента.

• Уточните, какой прибор и способ контроля предусмотрены проектом или ППР.
• Проверьте направление измерения: одна проекция не выявляет наклон во всех плоскостях.
• Запишите, какая именно свая проверялась и где она находится на плане поля.
• Сравните результат с применимым допуском и проектом, а не только с соседними сваями.

Рулетка, отвес или визуальное наблюдение могут помочь заметить проблему, но не заменяют метод измерительного контроля, предусмотренный для конкретной работы. Если у вас нет возможности определить ось и величину отклонения, попросите ответственное лицо выполнить измерение и показать результат.

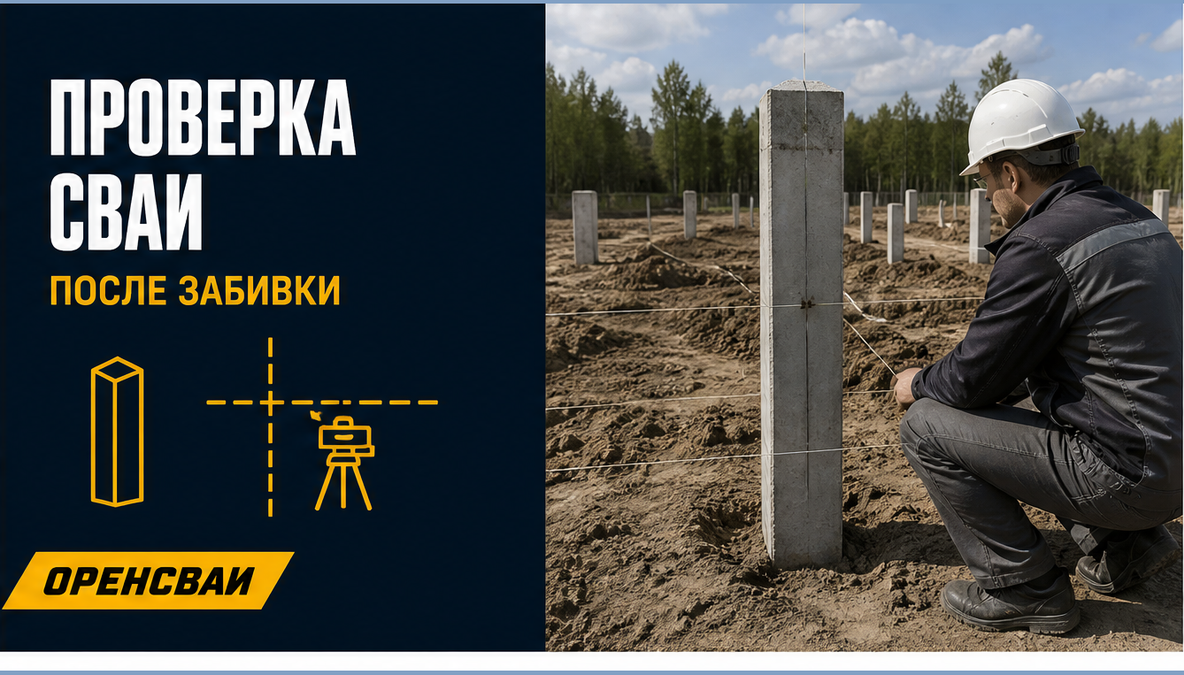

Поймите, что означает выборочный контроль

Таблица 12.1 предусматривает измерительную проверку 20% забивных свай, выбранных случайным образом. Это требование к объёму контроля, а не обещание, что любая конкретная свая автоматически вертикальна. При споре о выбранной точке, сомнении в работе установки или особом указании проекта попросите объяснить, как организован контроль на площадке.

В журнале или другой принятой на объекте записи должны быть понятны номер сваи, способ измерения и полученный результат; это практическая идентификация записи. Само по себе наличие аккуратной таблицы не подтверждает точность, если неизвестно, что и каким способом измерили.

Зафиксируйте отклонение до продолжения работ

Если измерение выходит за установленный предел или результат спорный, не пытайтесь выровнять уже погружённую сваю ударом и не принимайте решение о её срезке самостоятельно. Отметьте номер сваи и место на плане, сделайте фото с измерительным прибором, внесите запись в журнал работ и передайте вопрос ответственному инженеру или автору проекта.

Дальше решение зависит от проекта и фактической схемы: может потребоваться повторный контроль, оценка влияния на ростверк или согласованное техническое решение. Важно сохранить исходный замер и не скрывать его под последующими работами.

Техническая проверка: предел и выборочный объём приведены по таблице 12.1 СП 45.13330.2017 в редакции, действующей на 03.10.2026. СП 24.13330.2021 относится к проектированию свайных фундаментов; он не является источником указанного допуска вертикальности при производстве работ.

Частые вопросы

Что означает допуск 2:100?

Это отношение отклонения к длине по вертикали: около двух сантиметров на каждый метр. Сверьте, что речь именно о забивной свае, кроме сваи-стойки, и проверьте требования проекта.

Достаточно ли выставить мачту копра по уровню?

Нет. Мачта помогает вести погружение, но контролируют ось самой сваи. Уточните предусмотренный на объекте способ измерения результата.

Нужно ли измерять каждую сваю?

Таблица 12.1 указывает измерительный контроль 20% свай, выбранных случайно. Проект, ППР или конкретная ситуация могут потребовать дополнительную проверку; попросите ответственного специалиста показать правило для объекта.

Подходит ли тот же допуск для буронабивной сваи?

Не переносите его автоматически. Для скважин и других типов свай в таблице есть отдельные требования. Сверьте технологию и строку, применимую к вашему виду работ.

Что делать, если свая заметно наклонена?

Попросите измерить и записать отклонение до срезки оголовка, затем передайте результат инженеру проекта. Не исправляйте положение самостоятельно.
