Расчёт свайного фундамента: как собрать нагрузки и определить количество свай
Площадь и материал стен уже известны, хочется понять, сколько свай заказывать. Но нагрузка включает также перекрытия, кровлю, снег, людей и оборудование, причём усилия распределяются неравномерно. Соберите исходные данные и не принимайте деление общей массы на одну цифру за готовый расчёт.
Коротко: сначала перечислите постоянные и временные нагрузки, покажите, где они приложены, и укажите источник каждого значения. Сумму вертикальных нагрузок можно использовать для первичной оценки количества свай только после того, как инженер определил расчётную работу сваи на конкретном грунте. Окончательную схему проверяют по нескольким условиям, включая неравномерные реакции и осадки.
Соберите полный перечень нагрузок
Возьмите актуальные планы и разрезы. Для каждой конструкции запишите материал, размеры и источник массы: проект, спецификация или данные производителя. Неизвестное пометьте, не подменяйте догадкой.
| Группа | Что включить в перечень | Где уточнить |
|---|---|---|
| Постоянные | Стены, перекрытия, полы, кровля, отделка, стационарное оборудование и несущие конструкции | Планы, разрезы, ведомости материалов и спецификации |
| Временные | Люди, мебель, хранение вещей и предусмотренное назначением помещений использование | Проектные решения и действующие правила для соответствующего здания |
| Климатические | Снег, ветер и другие воздействия, важные для района и формы здания | Расчётные документы для площадки и проект |
| Особые узлы | Камин или печь, тяжёлое оборудование, лестница, опоры навеса и другие локальные элементы, если они есть | Планы, паспорта оборудования и решения конструктора |
Не складывайте максимумы всех строк вслепую. Проектировщик определит, какие нагрузки учитываются вместе и какие значения относятся именно к этому дому. Снег зависит от района, формы и конструкции кровли.

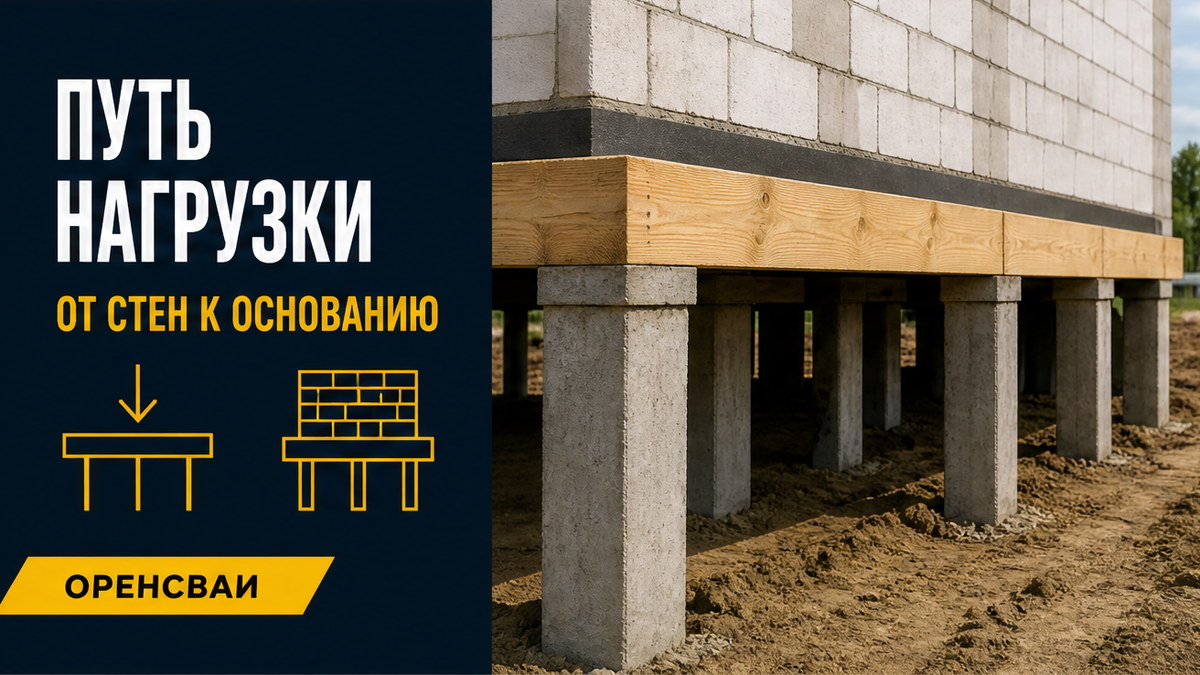

Покажите, куда передаётся вес
Общая масса не показывает, где усилие входит в конструкцию: длинной линией под стеной, через балку или в точке под стойкой. У домов одинаковой площади различаются пролёты, внутренние стены и схема перекрытий.
- Отметьте несущие стены. Возьмите их из проекта, а не определяйте по толщине на глаз.
- Покажите пролёты и опоры. Укажите балки, стойки и места, где нагрузка собирается в отдельной точке.
- Отдельно запишите тяжёлые элементы. Добавьте печь, камин, лестницу или оборудование, если они предусмотрены.
- Уточните пристройки. Крыльцо, терраса и навес могут передавать усилия иначе, чем основная коробка.
- Подпишите версии проекта. Отметьте изменения, которые ещё обсуждаются, чтобы предварительную схему не приняли за окончательную.
Сведите черновой реестр к строке: элемент → нагрузка → источник → место приложения → неизвестное. Он поможет заметить пропуски до передачи проекта инженеру.
Сделайте только предварительную оценку
Самая грубая предварительная оценка выглядит так: суммарную расчётную вертикальную нагрузку делят на расчётное сопротивление одной сваи. Это помогает понять порядок величины, но не даёт готового числа для заказа.
Знаменатель нельзя брать из рекламной карточки или универсального калькулятора. Расчётное сопротивление зависит от типа и размеров сваи, грунтовых условий и схемы фундамента. Поэтому нельзя подставлять рекламную характеристику изделия как гарантированную опору для любого грунта.
Инженер также проверяет реакции в отдельных сваях, положение опор, горизонтальные и выдёргивающие усилия, работу группы, осадки и прочность элементов. Деление на число «из паспорта сваи» не учитывает грунт и распределение усилий.
Проверьте исходные данные перед расчётом
Передайте инженеру единый комплект, а не несколько противоречащих друг другу файлов. Сведите в одно сообщение:
- планировку, этажность и размеры дома;
- материалы стен, перекрытий и кровли, если они определены;
- места несущих стен, стоек, печи и тяжёлого оборудования;
- пристройки и изменения, которые пока не утверждены;
- адрес участка, фотографии и уже имеющиеся сведения о грунте.
Если сведений о грунте пока нет, скажите об этом прямо. Не определяйте его тип самостоятельно по цвету грунта или фотографии. Инженер уточнит, хватает ли информации для следующего шага; геологические изыскания не входят в услуги ОРЕНСВАИ.
Для свайного поля под дом в Орске, Оренбурге или области можно запросить бесплатный расчёт за 15 минут по телефону +7 (905) 8988-209. Уточните, что именно специалист сможет определить по вашим материалам и какие решения потребуют дополнительных исходных данных.
Материал подготовлен инженерно-строительным отделом компании «ОРЕНСВАИ». Это памятка по сбору исходных данных, а не проект свайного фундамента.
Частые вопросы
Можно ли рассчитать число свай только по площади дома?
Нет. Площадь не показывает материалы, внутренние опоры, пролёты, снеговую нагрузку и расположение тяжёлых узлов. Подготовьте план и конструктивные решения, а неизвестные параметры отметьте для инженера.
Можно ли разделить общий вес на несущую способность одной сваи?
Используйте такое деление только как схему первичной оценки. Сначала специалист должен определить расчётное сопротивление для конкретной сваи и грунта, затем проверить распределение нагрузок, осадки и другие условия.
Нужно ли включать мебель и людей?
Укажите назначение помещений и предусмотренное использование. Не подставляйте произвольный вес мебели или жильцов: проектировщик учитывает нужные временные нагрузки и сочетания по действующим правилам.
Как учесть печь или камин?
Отметьте их положение на плане и приложите паспорт или проектные данные, если они есть. Не распределяйте массу равномерно по дому: узел может передавать нагрузку на отдельную опору.
Что отправить, если проект ещё меняется?
Пришлите последнюю версию и отдельным списком опишите планируемые изменения. Подпишите, какие размеры или элементы ещё не утверждены, чтобы предварительные данные не приняли за исходные для окончательного решения.
