Свайный фундамент под двухэтажный каркасник: запас прочности при штормовом ветре

СП 20.13330.2016 в таблице 11.1 относит Орск и Оренбург к району III: w0 = 0,38 кПа. Таблица 11.2 для степи (местность A) даёт k = 0,75 до 5 м и 1,0 на 10 м. Пункт 7.3 берёт вес при опрокидывании с 0,9, пункт 11.4 умножает ветер на 1,4. Два этажа ловят степь сильнее одноэтажника: площадь стены, плечо и k по высоте. Дальше — защемление стволов и жёсткая рама голов, фразу «каркас лёгкий» в расчёт ветра не подставляют.

Главное за 2 минуты: Открытую степь считают по району III и местности A, не по прогнозу выходных. Одноэтажник часто в зоне до 5 м (k = 0,75). Карниз двух этажей ближе к 10 м (k = 1,0): давление на верх примерно в 1,33 раза выше. Лёгкий каркас в проверке на опрокидывание ещё легче (вес × 0,9), ветер тяжелее (× 1,4). Поле держит момент, если стволы защемлены ниже промерзания 1,6–1,8 м и головы связаны жёстко; каркас притянут анкером. Число стволов — по схемам плана. Продукт: заводские забивные ЖБ 150×150 / 200×200, мини-копёр, Орск.

Ветровую норму берут из СП, не из сводки дня. Светлый и Энергетик часто район II (0,30 кПа). wm = w0 · k(z) · c: сырое 0,38 кПа на стену без k и c класть не стоит.

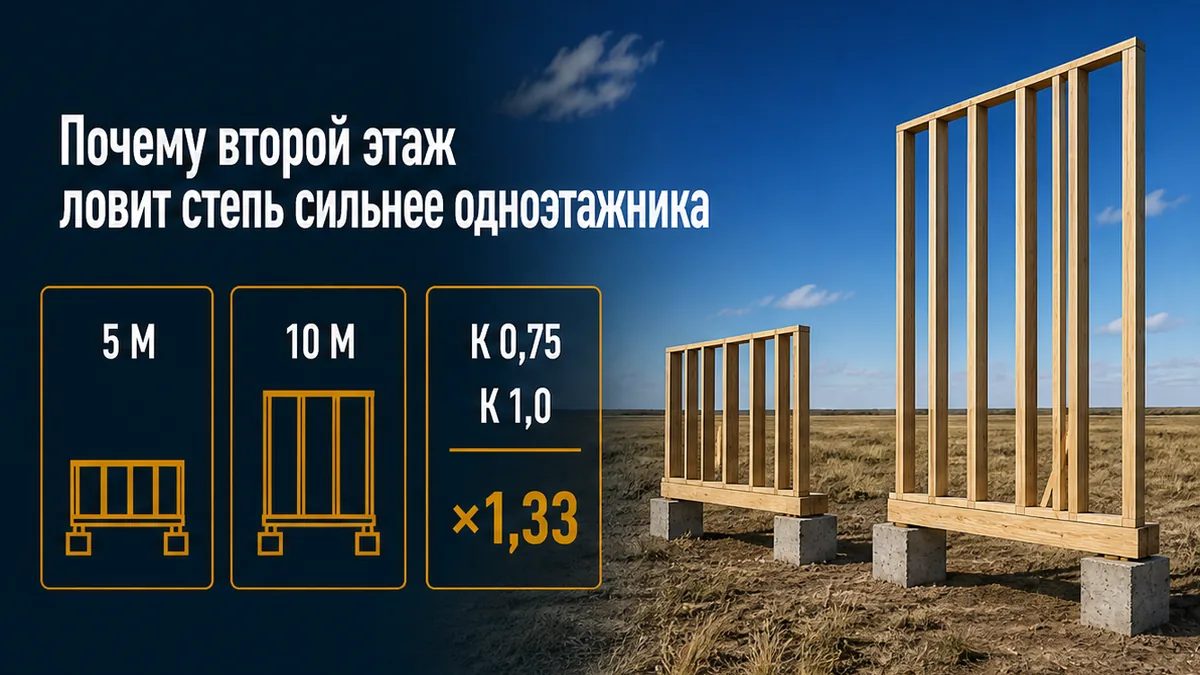

Почему второй этаж ловит степь сильнее одноэтажника

На практике открытое поле у Орска: бригада забила короткий контур «как у соседа в один этаж», оголовки не связала, на второй этаж подняли каркас. В сентябре порывы 6–11 м/с — наверху гуляет. Хозяин винит «тонкие сваи». Срыв чаще другой: момент от высокой стены плюс стволы без защемления и без жёсткой рамы по головам.

Почему момент растёт быстрее, чем «просто вдвое стены». Одноэтажник часто в зоне до 5 м. Карниз двух этажей ближе к 10 м. Плюс площадь стены и плечо до поля. Точный момент — проект, не формула блога. Местность B «как во дворе» на чистом поле занижает k примерно в 1,54 раза (1,0 против 0,65 на 10 м). Степной участок за городом — A.

Сюрприз нормы: лёгкий каркас при опрокидывании хуже камня. Вес умножают на 0,9, ветер на 1,4. «Дом лёгкий — фундамент слабее» здесь работает наоборот. СП 31-105-2002 п. 4.2.1 держит каркас до трёх этажей при высоте этажа до 3,0 м. Если ветер требует анкера, п. 6.2.8.2 сажает обвязку на болты не тоньше 12 мм, шаг не больше 2,4 м, заделка не меньше 100 мм. Каркас не лежит на брусе, а притянут к раме.

Результат блока: смету не спорят погодой субботы и не копируют одноэтажную сетку на высокую стену. Надёжность — схема ветра плюс защемление, не фраза «каркас ничего не весит».

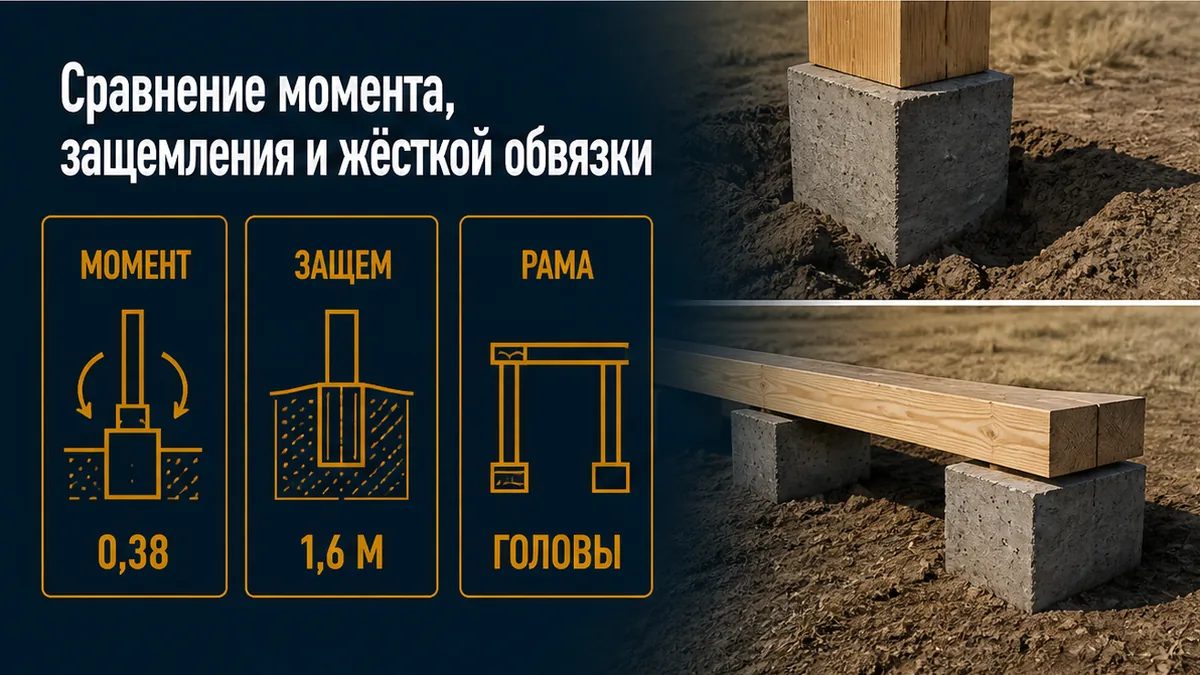

Сравнение момента, защемления и жёсткой обвязки

Выберите, что проверить до забивки: момент ветра, защемление ствола, обвязка голов. Не колонка «сколько штук на 8×8» и не календарь зимы. Сетку 6×6…12×12 смотрите на странице схем свай под каркас.

Например, в реальном проекте каркас около 8,5×9 м ставили на короткие винты с незакреплёнными оголовками: после обшивки наверху шатает. Это не «добавьте четыре трубы 108». Типичная ошибка — лечить гуляние магазином винтов, а не длиной в грунте и рамой по головам. Переплата за каталог 76/89/108/133 мм поле не лечит. Не УШП и не лента. Не тащите газобетон на два этажа в смету каркасника.

П. 7.2.7 СП 24 отдельно считает выдёргивание висячей забивной сваи. Ветер даёт не только сдвиг, но и отрыв по схеме наветренной стены. Прочность поля — работа группы стволов, не одна цифра сжатия. Часто ломается приёмка: спрашивают «сколько тонн свая», не спрашивают, чем связаны головы и какая длина ниже промерзания.

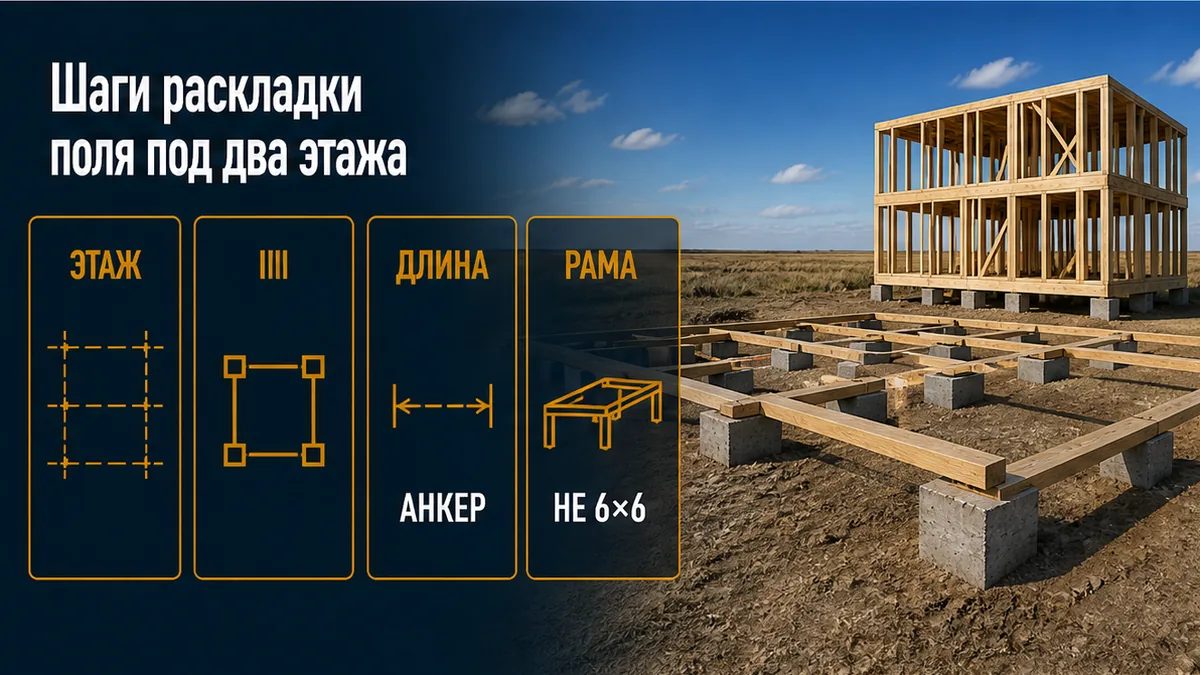

Шаги раскладки поля под два этажа

По списку остановите смету до копра. Стоит сверить высоту карниза с зоной k на 10 м, а не копировать одноэтажную сетку. Нет «два этажа и высота конька» — не принимать поле «как у одноэтажного соседа».

1. Зафиксируйте этажность, высоту стены/конька и тип участка: открытая степь или двор среди домов. Два этажа без этой строки в разговоре — стоп.
2. Назовите ветровой ввод: Орск обычно район III, w0 = 0,38 кПа; на чистом поле местность A, не «как в городе B». w0 без k и c на стену не кладут.
3. Проверьте защемление: длина ствола ниже промерзания 1,6–1,8 м с запасом работы в грунте, не 1,5–2 м «под винт». Цифру l1 по (7.1) не считают на коленке — спрашивают исполнителя, какая длина в грунте.
4. Соберите жёсткую раму по головам (ростверк или равножёсткая обвязка). Оголовки без связи — срыв как у шатающегося второго этажа.
5. Заанкерите каркас к раме, если расчёт ветра этого требует: болт не тоньше 12 мм, шаг не больше 2,4 м, заделка не меньше 100 мм.
6. Отделите тему штук от темы ветра: сетку по плану смотрите по схемам каркаса, здесь не таблица дачного контура. Четыре угла под высокую стену степи — риск деформации поля и гуляния наверху.

Годное поле: район III, местность A, длина в грунте, жёсткая рама, анкер. Срыв: «каркас лёгкий — реже», оголовки лежат, короткие стволы, таблица винтов, смешение с каменным двухэтажником. Риск трещин не в кладке газобетона, а в узлах обвязки, если головы не связаны. Пучение обходят длиной ниже 1,6–1,8 м. Расчёт за 15 минут: +7 (905) 8988-209. На звонке: два этажа, конёк, степь или двор. Геологию у монтажника не заказывают.

Прочность даёт защемление плюс рама. Долговечность — анкер каркаса к головам. Так вы сэкономите на переделке шатающегося поля. Результат: второй этаж ловит степь сильнее одноэтажника; надёжность держат стволы в грунте и жёсткая обвязка голов.

Материал проверен: Инженерно-строительный отдел компании «ОРЕНСВАИ» (Орск / Оренбург).
Достоверность данных: СП 20.13330.2016 табл. 11.1–11.2, п. 7.3, 11.4 (изм. №6 с 25.09.2024); СП 24.13330.2021 п. 7.1.8, 7.1.12–7.1.14, 7.2.7; СП 31-105-2002 п. 4.2.1, 6.2.8.2; ru на 19.09.2026. Без продажи изысканий.

Частые вопросы

Можно ли поставить двухэтажный каркасник «как одноэтажную дачу» по углам?

Нет. Высокая стена ловит площадь, плечо и больший k по высоте. Четыре угла и короткий контур не держат момент степи. Сетку по плану смотрите отдельно; здесь сначала ветер, защемление и рама голов.

Сегодня почти штиль. Зачем район III и 0,38 кПа?

Прогноз выходных не равен карте. 19.09.2026 в одних сводках 6–11 м/с, в других ≤1 м/с. Расчётное w0 района III — 0,38 кПа. Не отменяйте смету погодой субботы.

Наверху гуляет. Добавить ещё сваи меньшего сечения?

Сначала длина в грунте и жёсткая связь оголовков, затем анкер каркаса. Без рамы горизонталь не делится поровну (СП 24 п. 7.1.13). Каталог винтов 108 мм к забивному полю не относится.

Нужен ли анкер обвязки к сваям?

Если расчёт ветра требует анкера — да: болт ≥12 мм, шаг ≤2,4 м, заделка ≥100 мм (СП 31-105 п. 6.2.8.2). Брус «просто лежит» на пятаках — типичный путь к гулянию второго этажа.

Итог: фундамент под двухэтажный каркасный дом в Оренбуржье держат момент и горизонталь, не «лёгкий вес». Район III, местность A, длина ниже промерзания, жёсткая обвязка — рама, к которой есть смысл анкерить каркас. Расчёт за 15 минут и выезд: оренсваи.рф, +7 (905) 8988-209, г. Орск, ул. 2-ая Осиновская, 9.
