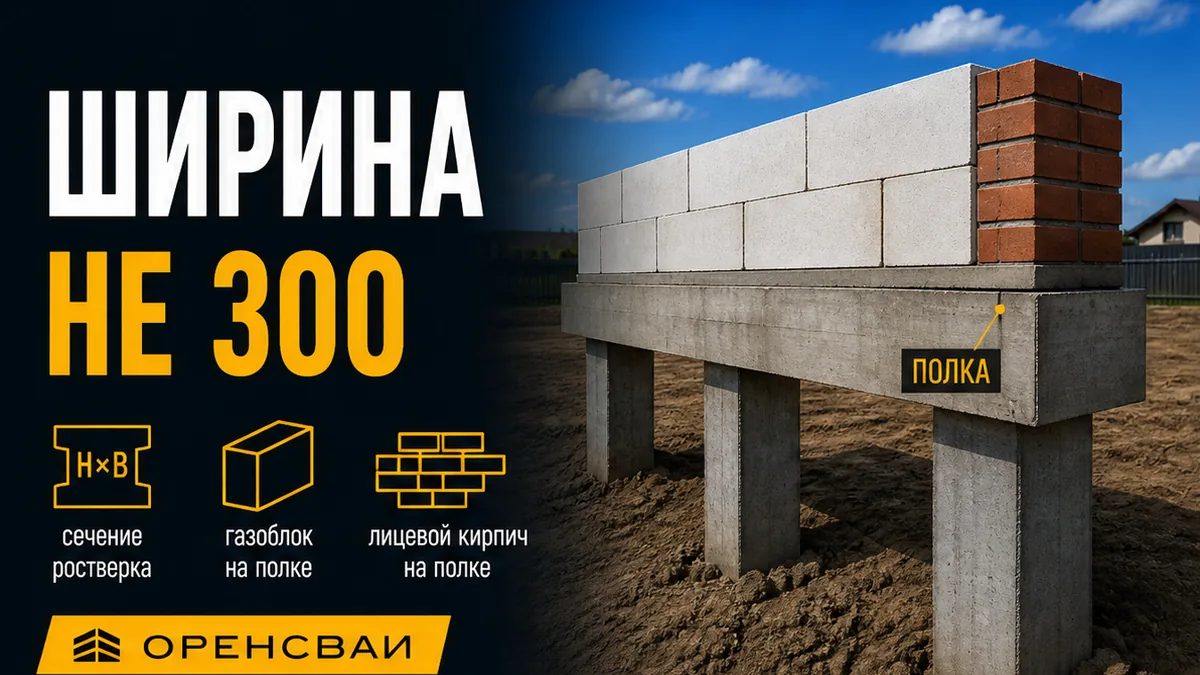

Высота и ширина ростверка: как рассчитать сечение балки под газобетон и кирпич

Январская кладка на узкой балке в Оренбурге живёт при влажности воздуха 78% (в 15 часов 75%) и холодной пятидневке −29 °C по СП 131.13330.2025. Нормативное промерзание суглинка около 1,6 м у Оренбурга и 1,8 м у Орска задаёт низ сваи, не высоту ростверка. Если ширина не ловит газоблок и облицовочный кирпич, пучение бьёт неравномерной опорой первого ряда. Дальше – как развести ширину B и высоту H.

Главное за 2 минуты: Размеры ростверка – два числа. Ширина ловит стену и облицовку (свес). Высота работает на пролёт между сваями как многопролётная балка по СП 63, не как "лента в грунте на 1,6–1,8 м". Пункт 8.3 СП 24.13330.2021: B от ширины несущей стены и ряда свай; H – расчётом. Пресеты 300×400 / 400×600 – ориентир подрядчика, не норма. Не копируйте трёхсотку под пирог "блок + зазор + кирпич".

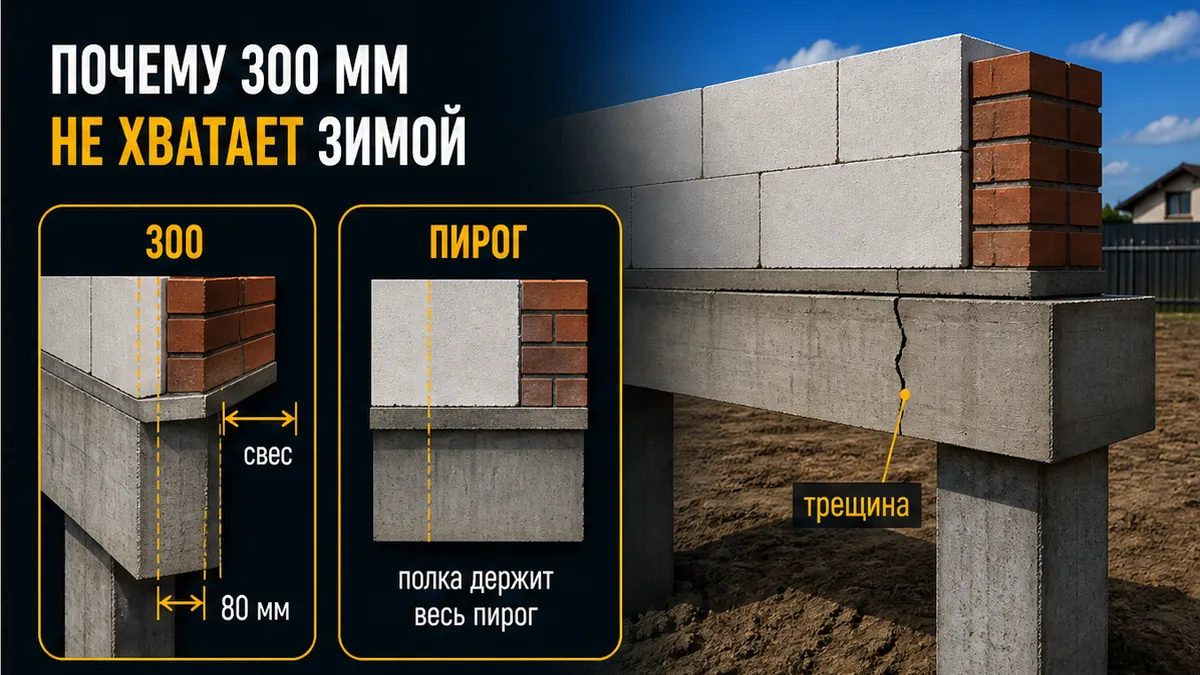

Почему узкая полка не держит газоблок и кирпич после зимы

На площадке часто льют 300 мм "под газоблок 300", облицовку 120 мм вешают потом. Кладка висит. Либо копируют 300×400 на кирпич 510 мм и шаг свай 2,5 м: балка тонкая, пролёт большой, трещина над проёмом после первой зимы. Боль не в "слабом бетоне B15", а в сечении, которое не собрало стену.

На практике у Оренбурга так бывает. Газоблок 375, поле 200×200 закрыли в августе. В пятницу 18.09.2026 по области дождь и гроза, ночь на 19-е +3…+8 °C и туман. Бригада льёт "трёхсотку", "облицовка потом". К зиме кирпич 120 мм свешивают на 80 мм без полки – первый ряд трещит. Типичная ошибка: ширину взяли от ствола, не от пирога стены.

По п. 8.3 СП 24 ленточный ростверк считают железобетонной многопролётной балкой. Ширина зависит от числа свай в поперечнике и от ширины несущей стены. Свес от грани свай – с учётом допускаемых отклонений, не "балка = 150 мм ствола". Для сваи 200×200 ориентир свеса от грани часто около 100 мм (допуск порядка двух десятых стороны сваи плюс защитный слой около 40 мм): ширина выходит около 400 мм, если стена не шире. Сваю 150×150 это не делает уже кладки: стену всё равно ловят по блоку и кирпичу.

Устройство поля (сваи несут, балка собирает) – отдельно: свайно-ростверковый фундамент. Здесь только высота и ширина балки.

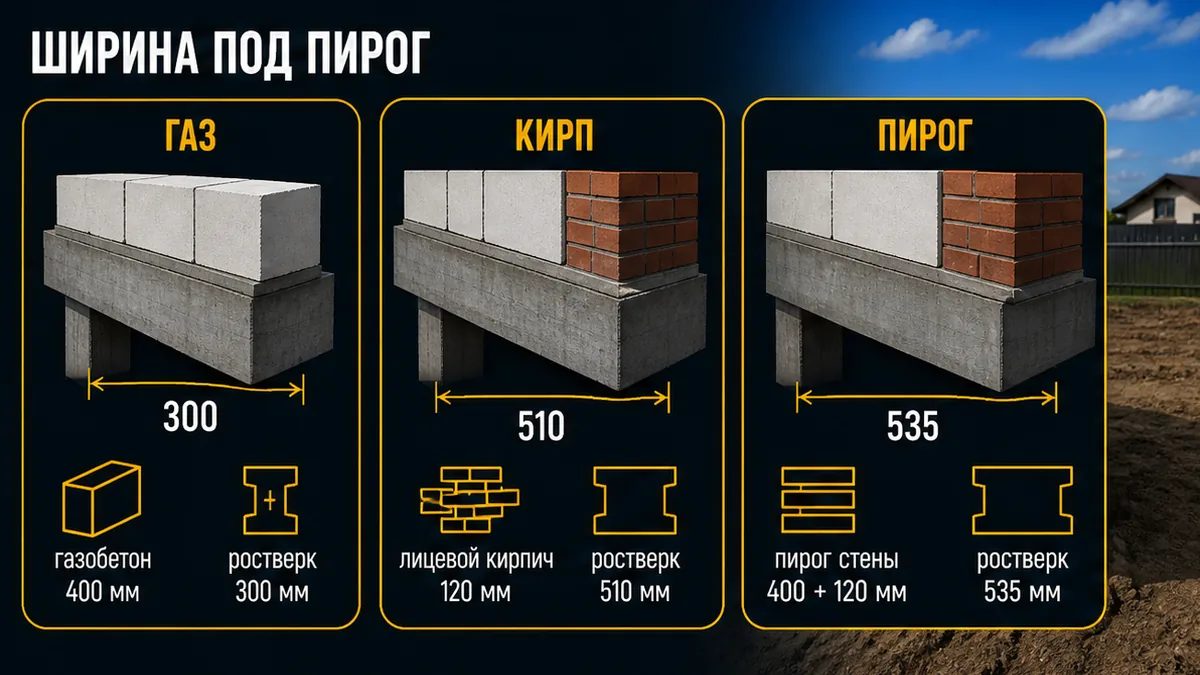

Сравнение: газобетон, кирпич и пирог с облицовкой

Выберите ширину по пирогу стены, не по картинке "как у соседа". Так вы сможете отличить полку под оба слоя от консоли кирпича, получите опирание газоблока и облицовки на бетон. Результат: свес не 80 мм "на воздухе".

Цифры 300×400 / 400×600 / "высота 1/4–1/3 пролёта" – ориентир подрядчика (как у Технопик), не пункт 8.3. В п. 8.3 готовых габаритов нет: высоту считают по СП 63. Свес облицовочного кирпича на практике держат небольшим (ориентир ≤30 мм у узлов АэроБел); под лицевую кладку нужна полка порядка полкирпича плюс зазор (часто 200–250 мм). Свес газоблока "не больше 1/3 ширины блока" – практика поставщиков, не СП 24 и не правило карниза из СП 15. Пункт 8.4 про кратность 15 см по высоте – ростверк стаканного типа, не лента ИЖС.

В реальном проекте встречают 500×500 при шаге около 1,5 м: ширина ловит пакет с кирпичом. Это выбор, не норма.

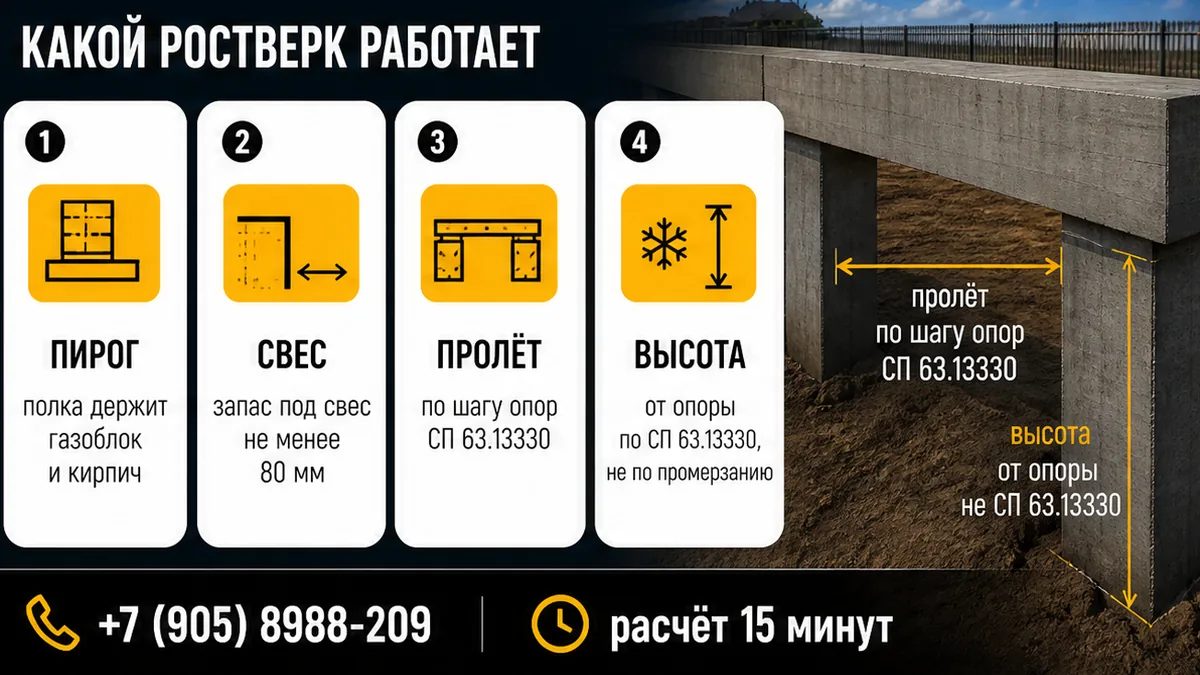

Как рассчитать высоту сечения под пролёт, не под промерзание

Проверьте пролёт между стволами до того, как копировать "ростверк высотой 40". Высота живёт над зоной промерзания: сваи ниже 1,6–1,8 м, балка не вторая лента в пучении. Прочность на изгиб и поперечную силу смотрят по СП 63 как у многопролётной балки. Люди чаще спрашивают "какой высоты", а ломается ширина под облицовку.

Готовой формулы "H = 1/10 пролёта" в п. 8.3 нет. Коммерческий ориентир: при шаге около 2 м высота 400–500 мм; "стандарт 300×400" – при шаге до 2 м и лёгких стенах, не под кирпич 510 мм на 2,5 м. Учебные графики h = 30 / 40 / 50 см: H растёт с пролётом и кладкой, не пресет.

Не стоит принимать 1,6–1,8 м за высоту балки. Лучше заложить H от пролёта и кладки, чем лить "метр шестьдесят бетона" вместо сечения 400–500 мм. Класс бетона не ниже B15 по п. 8.3 – пол класса, не рецепт смеси.

Как назначить ширину и высоту за один проход

Пройдите пирог стены, свес от сваи и пролёт. Результат: оба слоя на бетоне, балка не тонкая на большом шаге, вы сэкономите на консоли "кирпич потом" и на трещине над проёмом. Важно смотреть два размера, не одно "как у соседа 300×400".

1. Записать пирог. Газоблок 300 / 375 / 400. Если будет облицовка: вентзазор и кирпич 120 мм. Это черновик ширины B.
2. Сверить B с п. 8.3. Не уже несущей стены. Свес от грани сваи (допуск + защитный слой) не заменяет кладку. Не "ширина = 150 мм ствола".
3. Заложить полку под облицовку. Ориентир 375+120+40 = 535 мм или полка ≥ полкирпича + зазор. Не оставлять трёхсотку "кирпич потом".
4. Назначить высоту H от пролёта. Балка по СП 63. Коммерческий ориентир 400–500 мм при шаге около 2 м. Не глубину промерзания 1,6–1,8 м. Не модуль 15 см из п. 8.4 стакана.
5. Не копировать пресет. 300×400 с газоблока не переносить на кирпич 380–510. 400×600 не объявлять пунктом СП 24.
6. Зафиксировать шаг свай вместе с H. Шаг 2,5 м и тонкая балка под тяжёлую кладку – риск трещины. Сетку поля не разворачиваем: только связь пролёт ↔ высота.

Когда пирог и пролёт ясны, имеет смысл вызвать инженера: расчёт сечения высота × ширина под забивное поле 150×150 / 200×200 за 15 минут, оренсваи.рф, +7 (905) 8988-209. Не изыскания "в подарок". База: Орск, ул. 2-ая Осиновская, 9.

Какие ошибки путают ширину стены с глубиной грунта

Типичная ошибка – принять промерзание за высоту ростверка. Часто ломается и другое: ширину берут от ствола 150/200; облицовку свешивают "как карниз на 1/3 кирпича" на всю высоту фасада без полки. Обратите внимание: СП 15 про карниз – не правило свеса газоблока над балкой.

Не стоит принимать работу, пока не показаны B ≥ стены (или полка под оба слоя) и H от пролёта. Стоит пересчитать сечение до опалубки, чем ловить трещину после января.

Материал проверен: Инженерно-строительный отдел компании "ОРЕНСВАИ" (Орск / Оренбург).
Нормативная база: СП 24.13330.2021 п. 8.3 (ширина от стены и ряда свай; высота расчётом по СП 63.13330 как многопролётная балка; бетон не ниже B15); Изм. № 2 к СП 24 (опубликование 07.09.2026, ссылка на СП 131.13330.2025); СП 131.13330.2025 – Оренбург, январь 78/75%, пятидневка −29 °C. Нормативное промерзание суглинка 1,6–1,8 м – глубина для низа сваи, не высота балки. П. 8.4 (кратность 15 см) – стаканный ростверк, не лента ИЖС.

Частые вопросы

Можно ли лить ростверк 300 мм под газоблок 300, если облицовка будет потом?

Нет, если кирпич 120 мм должен стоять на бетоне. Ширина = несущая + зазор + облицовка (ориентир 375+120+40 = 535 мм) либо отдельная полка. Свес 80 мм без полки – риск первого ряда.

Высота ростверка 1,6–1,8 м – это норма для Оренбурга?

Нет. Это ориентир промерзания суглинка (Оренбург ~1,60 м, Орск ~1,80 м). Низ сваи ниже этой зоны. Высота балки – изгиб и поперечная сила по СП 63, часто сотни миллиметров, не метр шестьдесят бетона.

Откуда берутся 300×400 и 400×600?

Из коммерческих таблиц подрядчиков: газобетон часто 300×400, кирпич два этажа 400×600, высота как доля пролёта. В п. 8.3 СП 24 этих чисел нет. Копировать 300×400 на кирпич 510 мм и шаг 2,5 м не стоит.

Ширина ростверка должна быть как свая 150 или 200 мм?

Нет. Свая задаёт узел и свес от грани (ориентир: две десятых стороны сваи плюс защитный слой). Стену ловят по кладке. Узкий ствол не обязывает узкую балку под газоблок 375 или кирпич 510.

Итог: размеры ростверка – ширина под стену и облицовку, высота под пролёт. Не путайте глубину промерзания грунта с сечением балки. Бесплатный расчёт высоты и ширины за 15 минут и выезд инженера: оренсваи.рф, +7 (905) 8988-209.
