Забивка ЖБ свай в промерзший грунт: как копер раскалывает мерзлоту без прогрева

Удар молота проходит сезонную корку, и остриё уходит в грунт под ней. Землю при этом не греют и оттепель не ждут: под коркой слой ещё не вечномёрзлый. Если ствол встал в мёрзлом слое, поле не сдано. До удара спросите, есть ли остриё у этой сваи и что под ногами: корка сезона или мёрзлая толща на всю длину. Энергию молота и толщину корки на глаз не назначают.

Главное за 2 минуты: Удар идёт сквозь сезонную корку, без прогрева грунта. Сваю типа С стандарт разрешает без острия. 1,6-1,8 м - глубина региона, не толщина корки сегодня. Скважину 250 мм, 7 м и сваю С35-8 с опоры ЛЭП на дом в Орске не ставят. Остановка в корке поле не закрывает.

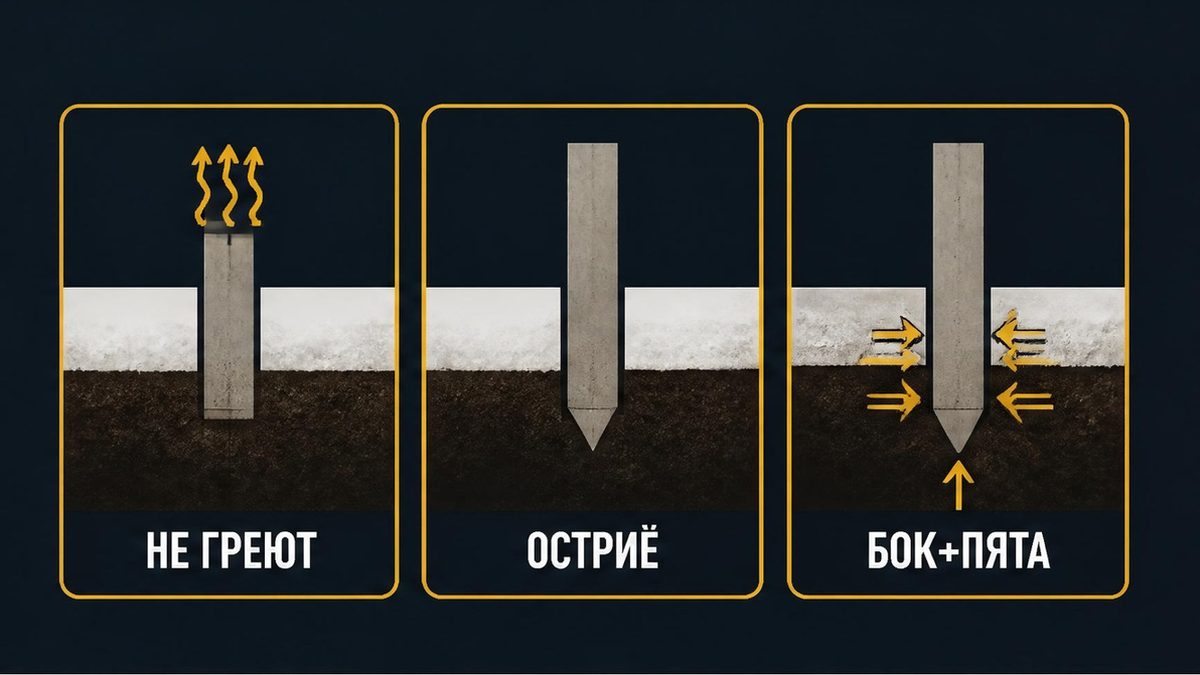

Почему удар проходит корку, а землю не греют

Заказчик видит белый грунт и думает, что землю надо греть, как бетон в опалубке. Копёр либо стоит, либо бурит лидер по чужой карте. Типичная ошибка здесь в том, что мёрзлую корку принимают за мокрый раствор: тепляк, электроды, ожидание оттепели, пока молот стоит.

На практике сезонная корка и толща под ней - разные зоны. В испытании многолетнемёрзлого грунта слой сезонного промерзания отсекают: свая не должна к нему примерзать, иначе замер этой корки портит испытание. На площадке без вечной мерзлоты та же корка — слой, через который проходит удар. Прогрев под ленту здесь другой разговор. Например, фраза "прогреем грунт" этим пунктом не задана.

Предельная несущая - бок плюс пята, и она разная в глине и в песке. Удар по корке несущую не считает. Запас до 30 т — запас изделия. Несущую грунта считают по боку и пяте.

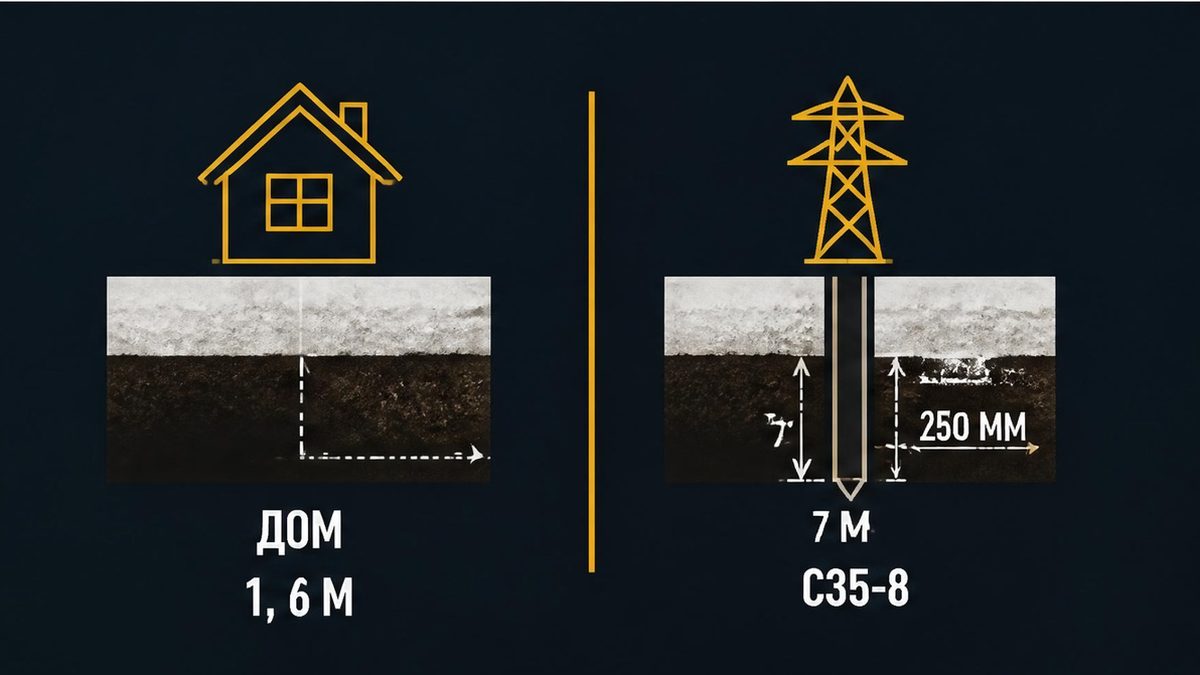

Сравнение сезонной корки и карты опоры ЛЭП

Таблица - вопрос бригаде. В строке сказано, что сломается, если число взяли не с этой площадки.

Карта под опоры ВЛ описывает пластичномерзлый грунт: лидер, затем вибровдавливание. Марка С35-8 читается как длина в дециметрах и сторона в сантиметрах. Это изделие с опоры линии. Ствол дома в карточке — 150×150 или 200×200 мм. Скважину 250 мм и глубину 7,0 м оставляют той карте.

Пороги грунта на той карте (супесь -0,3 °C, суглинок -0,7 °C, глина -0,9 °C) описывают мёрзлый грунт под опорой. К воздуху на площадке дома их не прикладывают. Прослойки льда толще 5 см и песка толще 10 см там требуют пробной забивки. Толщину сегодняшней корки на участке берут замером. Срок вмерзания в сутках на глубине 10 м не равен метрам корки.

Мороз и мокрый бетон - отдельная тема: фундамент зимой. Здесь риск другой: ствол встал в корке. Журнал отказа разобран отдельно: отказ сваи при забивке. Ложный отказ тоже рядом: ложный отказ сваи.

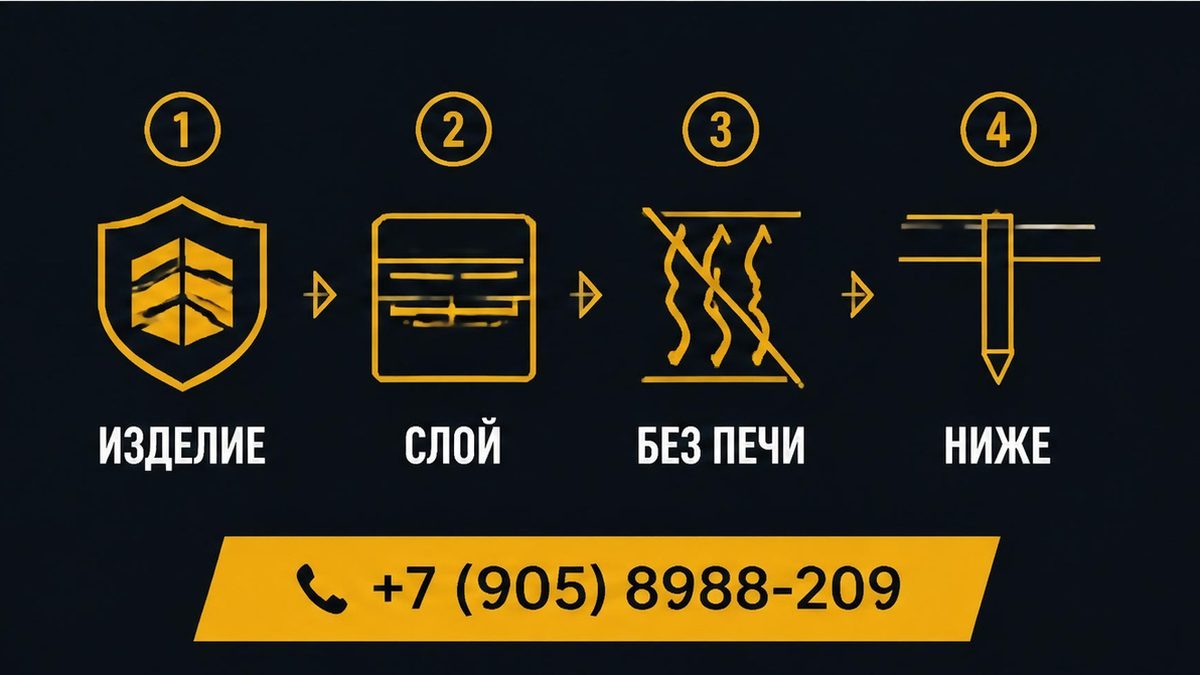

Шаги до удара: остриё, корка и лидер

До копра на листе лежат марка и вопрос, что под ногами. Сможете сверить это без диплома. Выберите удар или лидер после типа грунта, не после чужой карты опоры.

1. Посмотреть изделие. Цельную сваю типа С стандарт разрешает без острия. СК и СО делают с наконечником и без него. Нет острия - не ждать, что нос расколет корку. Допуск длины острия ±30 мм и смещение центра не больше 15 мм относятся к заводу. Толщину корки меряют на площадке.
2. Назвать слой вслух. Корка сезона или грунт мёрзлый на всю длину сваи. Ориентир 1,6-1,8 м не записывать толщиной корки на этот день.
3. Спросить про прогрев. Тепляк, электроды, ожидание оттепели при стоящем копре - срыв. Забивку ведут без фразы "прогреем грунт".
4. Если бьют без лидера, смотреть остриё. Оно должно выйти ниже корки. Остановка в корке поле не закрывает. Энергию молота берут из проекта, на глаз её не ставят. Высота падения ударной части в испытании одинаковая. Определение отказа смотрят в теме про отказ.
5. Лидер спросить отдельно. Бурят, потому что корка не пускает удар, или копируют скважину с опоры. Диаметр 250 мм, глубина 7,0 м и марку С35-8 оставляют карте опоры линии.
6. Для вечномёрзлого основания спросить контрольные сваи. Под опоры перед выбором способа погружают 5-6 свай. На сезонной корке хватает пробного удара и отметки, куда село остриё.
7. Сверить поставку. Сечение 150×150 или 200×200 мм, длина 2-5 м. Запас до 30 т на несущую грунта не делят. Работы по СП 24.13330, изделия по ГОСТ 19804.

Получите ответ: корка или толща, остриё есть или нет, прогрева в заказе нет. Результат - в журнале видно, что остриё прошло корку. Прочность опоры начинается с пяты ниже мёрзлого слоя. Надёжность поля - чужой лидер не стал скважиной под дом. Вы сэкономите, если прогрев и чужой диаметр отсеют до копра.

Бесплатный расчёт поля за 15 минут и выезд инженера: оренсваи.рф, +7 (905) 8988-209, г. Орск, ул. 2-ая Осиновская, 9. Геологию на участок делают отдельно.

Остановка ствола в корке ещё не конец поля

Часто ломается приёмка на фразе "встала, значит отказ". В реальном проекте остриё ещё в мёрзлом слое, а журнал уже закрыт. Второй срыв - лидер "как на вечной мерзлоте", хотя под коркой грунт не вечномёрзлый. Третий - бригада греет землю или ждёт оттепель и переносит чужие диаметры на дом в Орске.

Имеет смысл остановить забивку, пока не сказано, вышло ли остриё из мёрзлого слоя. Стоит спросить это до подписи. Проверьте накладную: тип С без острия допускается. Не стоит писать остановку в корке концом работы. Важно отделить корку от карты опоры. Обратите внимание на пятно под ногами. Лучше пробный удар с отметкой острия, чем прогрев "как под ленту".

До забивки вслух сказано, корка это или мёрзлая толща на всю длину. В журнале остриё прошло корку. Нет фразы "прогреем грунт" и нет переноса скважины с опоры на дом. Проблема деформации начинается с этой подписи.

Материал проверен: Инженерно-строительный отдел компании «ОРЕНСВАИ», Орск / Оренбург.
Откуда цифры: ГОСТ 19804-2021 (тип С без острия, допуск острия ±30 мм). ГОСТ 5686-2020: сезонный слой отсекают в испытании вечной мерзлоты; залог из трёх и пяти ударов, без килоджоулей. Карта опоры ВЛ: 250 мм, 7,0 м, С35-8 - не дом в Орске. Срок вмерзания в сутках на 10 м не равен метрам корки. Несущая - бок плюс пята. Изделия 150×150 и 200×200, 2-5 м, зима до -25 °C, промерзание 1,6-1,8 м. Запас 30 т не равен грунту.

Частые вопросы

Почему землю под забивку не греют, как бетон в опалубке?

Под коркой грунт ещё не вечномёрзлый, удар идёт без тепляка и без оттепели. Прогрев "как под ленту" для готовой сваи не задан. Спросите, стоит ли копёр из-за печи, которой в заказе нет.

Что спросить, если на свае типа С нет острия?

ГОСТ 19804-2021 разрешает цельную сваю типа С без острия. "Нос расколет корку" тогда не про это изделие. Допуск ±30 мм относится к заводу. Толщину грунта меряют отдельно. В накладной видно, есть остриё или нет.

Почему скважину с опоры ЛЭП не бурят под дом в Орске?

250 мм, 7,0 м и марка С35-8 - карта пластичномерзлого грунта под опору ВЛ. Дом в Орске на сезонной корке этими числами не бьют. Спросите марку поставки: 150×150 или 200×200 мм, длина 2-5 м.

Ориентир 1,6-1,8 м - это толщина корки в день забивки?

Нет. 1,6-1,8 м — региональная глубина промерзания. Белый грунт сегодня меряют линейкой на точке. Если в журнале замера нет, толщину корки не подставляют.

Свая встала в корке. Поле уже сдано?

Нет, пока остриё не вышло ниже мёрзлого слоя. Эту остановку в журнал отказа не пишут. Энергию молота берут из проекта. Спросите, куда село остриё после пробного удара.

Задание держит проход корки ударом. Прогрев грунта и скважину с опоры линии сюда не включают. Пришлите марку сваи и что под ногами: расчёт за 15 минут, +7 (905) 8988-209, оренсваи.рф, г. Орск, ул. 2-ая Осиновская, 9.
