Железобетонные забивные сваи: ГОСТ 19804, маркировка и контроль качества
Цифру после дефиса в марке вроде С30.15-3 часто зовут "нагрузкой". По ГОСТ 19804 это номер варианта армирования из чертежей серии 1.011.1-10, а не цифра с ценника. Ниже – как читать маркировку забивных свай, чем "гараж" отличается от заводского ЖБИ и как принять партию у манипулятора за четыре шага.
Главное за 2 минуты: Сваи забивные железобетонные регулирует ГОСТ 19804-2021 (с 01.09.2022). С30.15-3 = 3,0 м × 150×150 мм, вариант армирования 3; С40.20-6 = 4,0 м × 200×200 мм, вариант 6. Без паспорта ОТК партию не принимайте. Ориентир завода: бетон В22.5–В25, F150–F200, W6–W8, рифлёная А500С и пропарка.
Частник в Оренбуржье рискует принять сваи без пропарки и тонким защитным слоем. Они трескаются при забивке или корродируют арматурой через годы. Либо переплатить за "ГОСТ", не зная, что проверить за пять минут при разгрузке.
ГОСТ 19804: какие требования предъявляются к заводским ЖБ сваям
ГОСТ 19804 задаёт ТУ на заводские железобетонные забивные сваи. Тип С – сплошной квадрат с поперечным армированием. Минимум бетона – не ниже В15; на скалу – не ниже В25. На практике для мини-свай "ОРЕНСВАИ" держит В22.5–В25, F150–F200, W6–W8 – эти поля ищите в паспорте, если оговорены заказом.
Обнажение арматуры не допускается. Допуск защитного слоя для квадрата с ненапрягаемой арматурой – около +15 / −5 мм. Марка на боковой грани ~500 мм от торца. Документ о качестве – по ГОСТ 13015 плюс F/W по 19804.

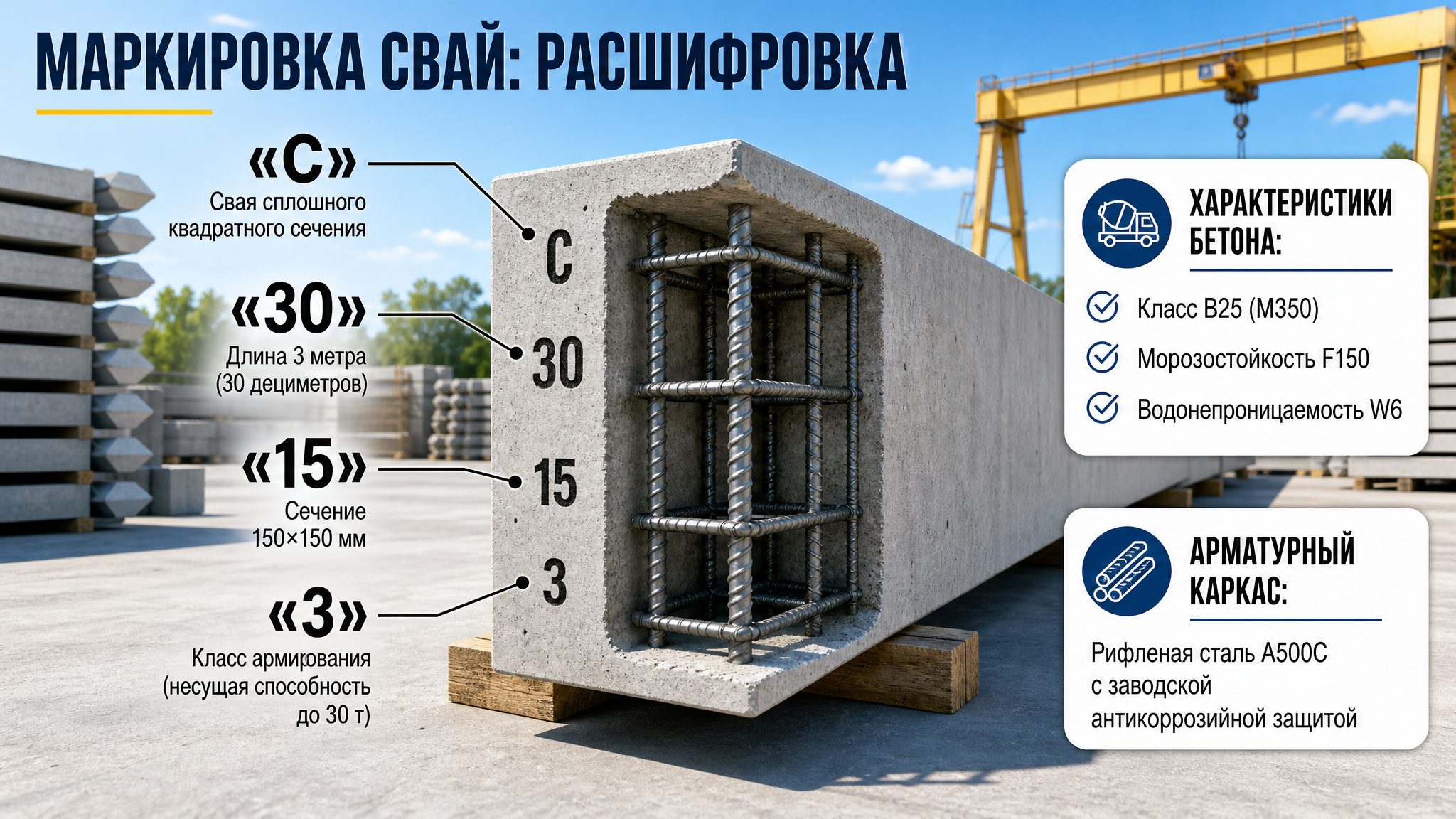

Расшифровка маркировки: что означают буквы и цифры С 30.15-3 и С 40.20-6
Схема: тип + длина (дм) + сечение (см), через дефис – вариант армирования. Чем выше группа, тем усиленнее каркас – но по стандарту это не "тоннаж с прайса".
- С 30.15-3 – 3,0 м, 150×150 мм, вариант 3. Типовая мини-свая; вес ~165–170 кг.
- С 40.20-6 – 4,0 м, 200×200 мм, вариант 6. Жёстче; каркас "шестёрки" мощнее "тройки".
Проверьте: надпись на боку совпадает с паспортом. С30.15-3 – не "просто трёхметровая".
Кустарное литьё против заводского ЖБИ: 5 скрытых дефектов подделок
В реальном проекте под Орском привезли "такие же 150-е" без паспорта и с раковинами у острия. Инженер "ОРЕНСВАИ" сверил марку с паспортом: у заводской С30.15-3 печать ОТК и класс бетона; у сомнительной – смазанная марка и "просвечивающая" арматура. Партию развернули до забивки.
- Тонкий защитный слой – коррозия арматуры, сколы от копра.
- Гладкий пруток вместо А500С – слабое сцепление, трещины при забивке.
- Нет пропарки (ТВО) – "зелёный" бетон ломается на первом ударе.
- Сколы острия/оголовка, раковины, сквозные трещины – разрушение уже при погружении.
- Нет паспорта ОТК – нечем подтвердить класс бетона, F, W и дату.
Типичная ошибка – верить словам бригадира вместо лаборатории ЖБИ.

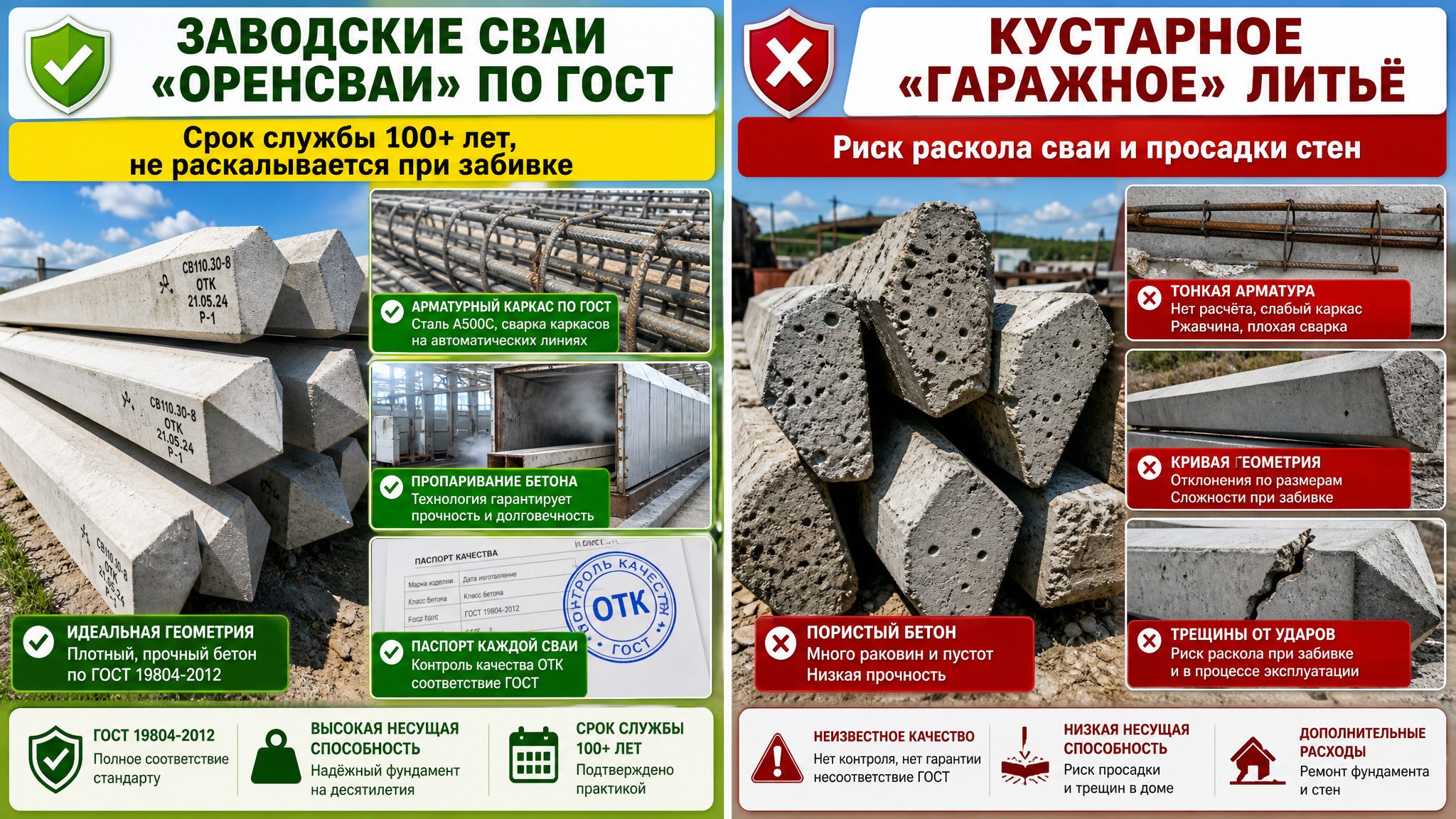

Сравнительная таблица: заводские сваи по ГОСТ против самодельных свай
| Параметр | Заводские сваи по ГОСТ ("ОРЕНСВАИ") | Кустарное литьё ("гараж") |
|---|---|---|
| Класс бетона | В25 (ориентир В22.5–В25) | В15–В20 "на глазок" |
| Армирование | Рифлёная А500С с преднатягом / фиксаторами | Гладкий пруток без фиксаторов |
| Пропарочная камера | Заводская изотермическая пропарка | Сушка на воздухе со скрытыми микротрещинами |
| Геометрия и оголовок | Отклонение до 5 мм, ровный оголовок | Кривизна ствола, скол оголовка от молота |
| Документы | Паспорт лаборатории ЖБИ с печатью ОТК | Слова бригадира |
Так вы сможете отличить заводское изделие от самоделки до первого удара копра.
Чек-лист приёмки партии на участке: 4 шага проверки при доставке
Критерии успеха: расшифровали марку, увидели паспорт ОТК, отбраковали сколы и оголённую арматуру.
- Паспорт партии – печать ОТК, дата, марка, класс бетона; при заказе – F и W. Без документа не разгружайте в работу.
- Марка на боку – сверка с паспортом (С30.15-3 ≠ "просто 3 м").
- Остриё и оголовок – нет сколов, торчащей арматуры, сетки раковин под удар.
- Геометрия – нет "саблевидного" изгиба, плывущего сечения, сквозных трещин.
Сомнение – не принимайте. Подбор марки и помощь с приёмкой в Орске, Оренбурге и области: +7 (905) 8988-209, orsk_tara@mail.ru, https://оренсваи.рф – расчёт за 15 минут.
Материал проверен: Инженерно-строительный отдел компании «ОРЕНСВАИ» (инженеры-строители по свайным фундаментам и геотехническим расчетам).
Достоверность данных: ГОСТ 19804-2021 (сваи железобетонные забивные), ГОСТ 18105-2018 (контроль прочности бетона), СП 24.13330.2021 (свайные фундаменты); практика завода «ОРЕНСВАИ» с 2021 года по Оренбургу, Орску и области.
Частые вопросы
Что означает марка С30.15-3?
Тип С, длина 3,0 м, сечение 150×150 мм; цифра 3 – вариант армирования, не "нагрузка с прайса".
Какой ГОСТ на забивные сваи актуален?
ГОСТ 19804-2021 (с 01.09.2022 взамен 2012). В запросах часто пишут просто "ГОСТ 19804".
Нужен ли паспорт качества на сваи ЖБ?
Да. Документ партии по ГОСТ 13015 с печатью ОТК – фильтр приёмки. Без паспорта партию лучше вернуть.
Чем опасны самодельные сваи для фундамента?
Тонкий защитный слой, гладкая арматура, нет пропарки, скрытые трещины. На практике чаще сколы при забивке или коррозия арматуры через годы.
Где заказать производство забивных свай в Оренбурге и Орске?
В "ОРЕНСВАИ": подбор марки, паспорт ОТК, помощь с приёмкой. +7 (905) 8988-209, orsk_tara@mail.ru, г. Орск, ул. 2-ая Осиновская, 9.
Итог: жб сваи для фундамента берите заводские, с читаемой маркой и паспортом. Проверите партию по чек-листу – получите контроль качества до копра, а не сюрприз после зимы.
