Фундамент под автомойку и автосервис: расчет нагрузок и приямков

Стойка подъёмника давит в маленькое пятно пола: вес машины и механизма сходится в подошву стойки. По сетке свай, как вес стен бокса, сила остаётся в подошве. Смотровая яма вынимает грунт из середины поля, приямок водоочистки - заглублённый короб для грязной воды мойки. Фундамент под автосервис, заказанный как под обычный бокс, ломается здесь: стойка повисает между оголовками, яма садится на забитые стволы, очистку врезают в готовый пол.

Главное за 2 минуты: Стойка подъёмника - точечная нагрузка на железобетонный пятак по оголовкам. Пустой пролёт между сваями эту подошву не держит. Яма и приямок водоочистки - выемка грунта: сваи идут в обход, стволы внутри дыры не рубят. Обычный пол несёт стены и машину по площади. Пятно под стойкой считают отдельно. Паспорт подъёмника и габариты ямы и приямка кладут на план до копра. Запас изделия до 30 т не равен грунту и не равен нагрузке стойки.

Живые описания бокса под сервис кладут сплошную плиту с усилением под подъёмники. Свайное поле - отдельные точки: несущая сваи складывается из бокового трения и пяты и в глине и в песке разная. Заводской запас изделия нельзя подставить вместо расчёта стойки. Число постов, модель и место ямы нужны до забивки: переделка пола после запуска - одна из самых дорогих.

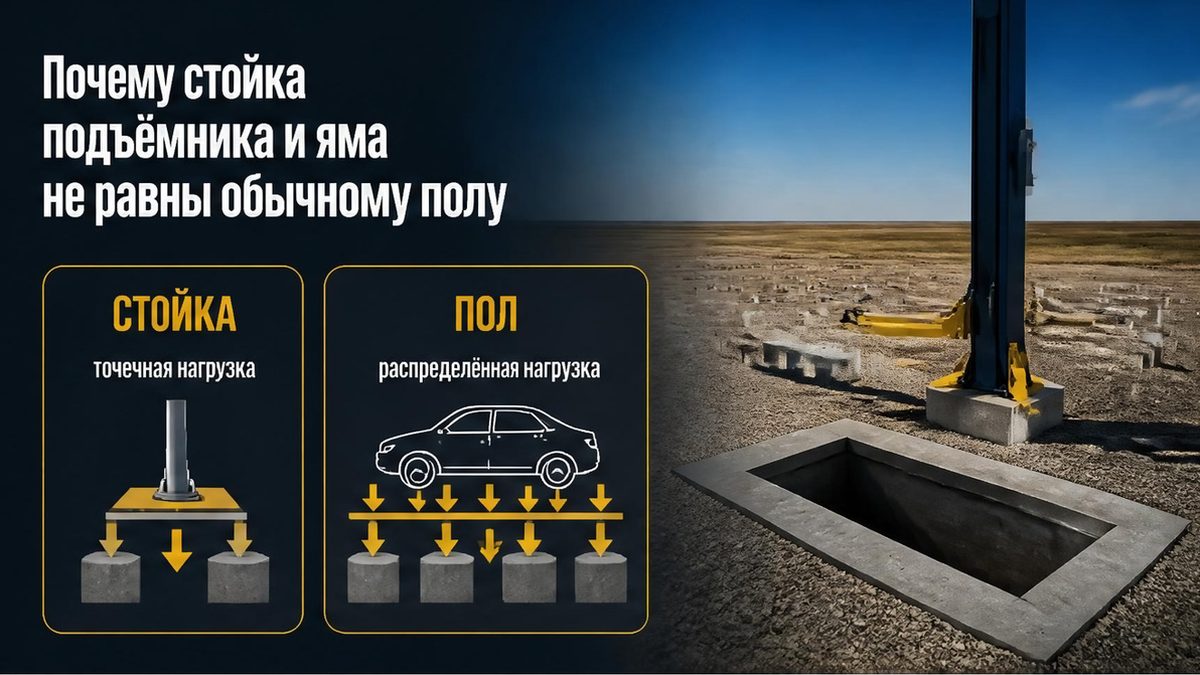

Почему обычный пол не равен стойке подъёмника и яме

На практике рисуют прямоугольник бокса и ровную сетку свай. Подъёмник, яму и очистку оставляют "на потом". Копёр отрабатывает поле. Потом контур ямы накрывает три ствола, а подошва стойки стоит в пустом пролёте между оголовками. Типичная ошибка звучит коротко: "сваи вокруг есть, значит пол держит". Сваи вокруг пятно под стойкой не закрывают.

Обычный пол принимает стены, кровлю и машину по площади. Стойка подъёмника собирает автомобиль и вес механизма в маленькие подошвы. Если подошва висит между сваями, ростверк в этом месте работает как балка на пролёт: стойка уходит из вертикали, у подошвы идёт трещина, подъёмник клинит на ходе.

Смотровая яма вынимает грунт целиком, дырка в стяжке грунт оставляет. Грунт в контуре вынут, свае там не за что держаться боком и пятой. Приямок водоочистки глубже чистого пола: туда стекает грязная вода. Например, схемы мойки показывают несколько ступеней очистки. Под это нужен объём в полу. Ямка "врежем потом" этот объём не даёт.

Высота бокса - не толщина фундамента. Легковой сервис - от 4,5–5 м, подъёмники и внедорожники - от 5,5–6 м, коммерческий транспорт - от 6–7 м. Спросите, проходит ли модель под кровлей. Обратите внимание: замена готовой ямы на подъёмник без касания каркаса - перепланировка, не "закрыли дыру".

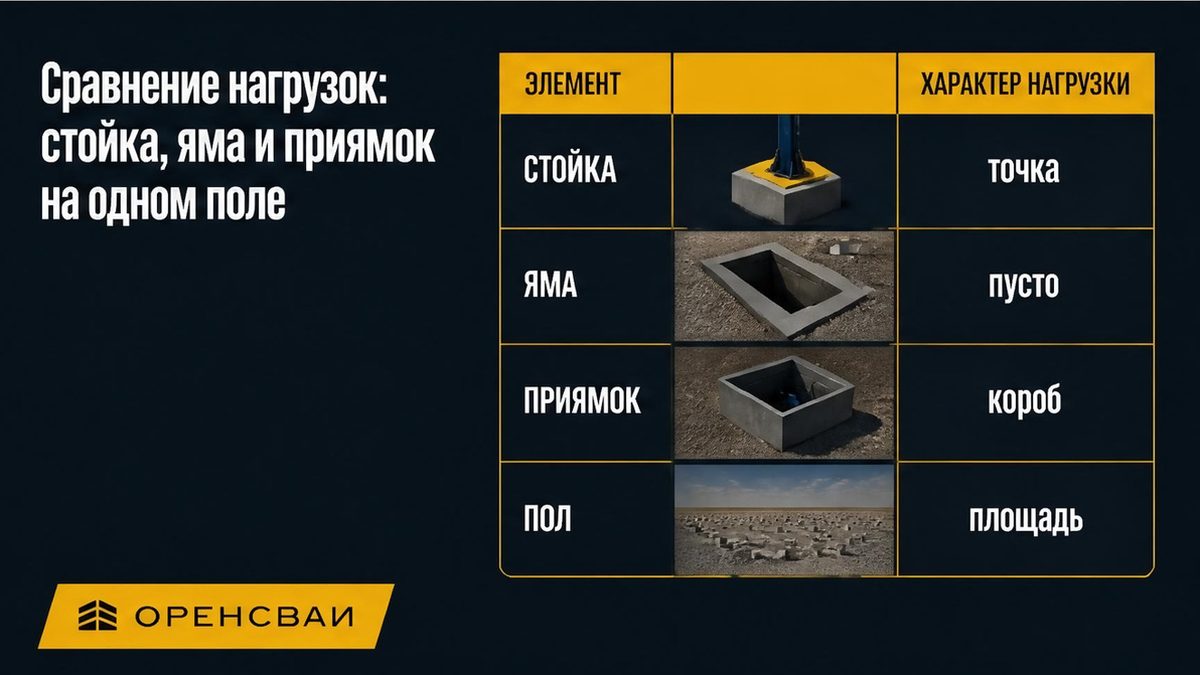

Сравнение нагрузок: стойка, яма и приямок на одном поле

Имеет смысл разложить поле на четыре работы. Фраза "фундамент под автомойку и сервис" эти четыре контура в смету не раскладывает. Иначе в смету попадает ровная сетка, а яма всплывает после акта. Ниже не прайс и не тоннаж модели: толщину бетона под стойкой и грузоподъёмность берите из паспорта оборудования.

Таблица без вопроса бригаде не работает. Спросите: какой пятак связывает оголовки под стойкой и какие сваи обходят яму и приямок. Сечение ЖБ у ОРЕНСВАИ - 150×150 мм и 200×200 мм, длина 2–5 м. На бокс берут два сечения. Спросите, какое сечение у пятен стоек и какие стволы несут только стены.

Запас до 30 т - паспорт по ГОСТ 19804, не ответ "подъёмник встанет". Несущая - бок ствола плюс пята, работы по СП 24.13330. Отказ в журнале - насколько мало свая ещё садится под ударом. Спросите, чем он подтверждён. Геологию у ОРЕНСВАИ не заказывают. В обзорах подземную часть оценивают вплоть до четверти стоимости здания: яма и приямок - эта часть. Риск переплаты - рубка стволов. Прочность стойки начинается с пятна на плане.

Колесо в закрытом гараже считают отдельной схемой, здесь её не разбираем: фундамент под гараж. Точка вил погрузчика на складе - тоже не стойка подъёмника: сваи под склад.

Московский пример описывает свою мойку. Сечение в Орске берут из своего расчёта. В московском примере модуль мойки до 250 кв. м сажают на основание с заглублением до 0,5 м. Яма и очистные глубже такой подушки: спросите, глубже ли ваши. Мойка больше чем на 5 постов в том обзоре - 4 класс по СанПиН 2.2.1/2.1.1.1200-03. Метры зоны даёт проект.

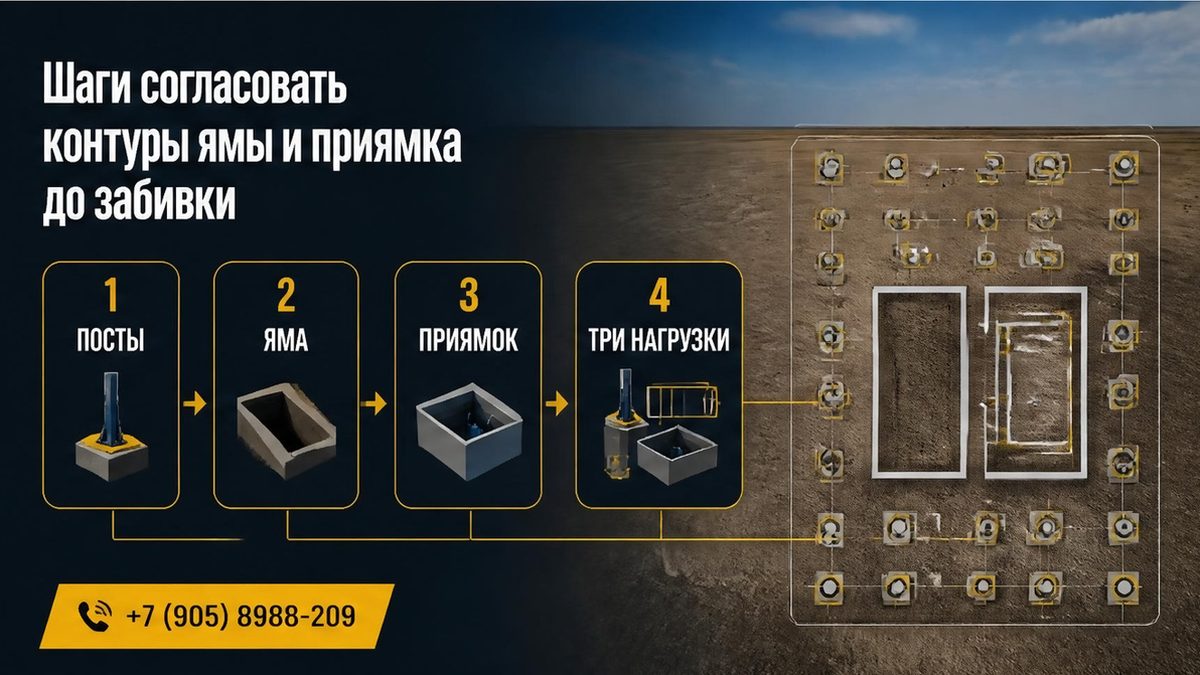

Шаги согласовать контуры ямы и приямка до забивки

Проверьте план до заезда мини-копра. Надёжность поста видна по трём контурам на листе. Обещание "подрежем лишнее" эти контуры не показывает. Стоит принести бумаги оборудования раньше сметы сечения.

1. Зафиксировать посты и стойки. Число постов, модель подъёмника, пятна подошв. Без пятен забивку не начинать.
2. Обвести смотровую яму. Длина, ширина и глубина от чистого пола - из проекта. Сваи в прямоугольник не забивают. Срыв: "подрежем после ямы".
3. Поставить приямок водоочистки на свайном поле. Габарит короба и то, что он глубже пола. Обход как у ямы. Срыв: "врежем в плиту потом".
4. Разделить три нагрузки на листе. Стены на ростверк, точка стойки на пятак, пустота ямы и приямка. Одна сетка на три смысла - переделка.
5. Не подставлять 30 т вместо паспорта стойки. Спросите, чем подтверждён отказ. Геологию у ОРЕНСВАИ не заказывайте. Лучше клетка "отказ по журналу", чем цифра изделия на любой грунт.
6. Остановить заезд без контуров. Расчёт имеет смысл только после пятен стоек, ямы и приямка. "Забьём сеткой, потом вырежем" - не подписывать забивку.

Важно не путать день копра с ямой: сначала контуры, потом стволы.

Ошибки рубки свай под смотровую яму и приямок

Часто ломается путь нагрузки, когда яму копают сквозь уже забитый ствол. Оголовок оказывается в стенке ямы или внутри приямка, часть ствола висит в воздухе короба. В реальном проекте это три "лишние" сваи в прямоугольнике ямы и стойка на стяжке между оголовками.

Вторая ошибка - фундамент под автомойку как копия пустого ангара. Вода идёт в приямок. Если короба нет на плане, его долбят в готовом бетоне. Деформация у стойки приходит раньше просадки всего бокса: сначала трещина у подошвы, потом перекос лап.

Третья ошибка - "свая держит 30 тонн" без паспорта подъёмника. Изделие 150×150 или 200×200 мм длиной 2–5 м имеет заводской запас. Грунт Орска и Оренбурга этот запас сам не подтверждает. Не стоит подписывать поле без обхода ямы и приямка на листе.

Сможете показать три контура до копра: пятна стоек, пустая яма, короб очистки. Получите от бригады, какие сваи их обходят и чем стойка опирается на оголовки. Выберите схему без фразы "срежем после". Проверьте паспорт подъёмника рядом с планом. Результат - подошва опирается и в пролёте не висит. Вы сэкономите рубку стволов. Надёжность здесь - прочность узла "стойка - пятак - оголовок".

Материал проверен: Инженерно-строительный отдел компании «ОРЕНСВАИ» (инженеры-строители по свайным фундаментам и геотехническим расчетам).
Достоверность данных: работы по сваям - СП 24.13330, изделия - ГОСТ 19804. Точку подъёмника, яму, очистные и подушку 0,5 м берут из открытых описаний бокса под сервис и мойку. Запас до 30 т не подменяет грунт. Геологию компания не продаёт.

Частые вопросы

Чем фундамент под автосервис отличается от поля под пустой бокс?

Пустой бокс несёт стены по ростверку. Сервис добавляет подошвы подъёмника, выемку ямы и, если есть мойка, приямок. Ровная сетка эти места в упор не видит. Спросите, где пятна стоек и пустые контуры, до числа свай.

Можно ли опереть стойку подъёмника на пол между оголовками?

Не стоит. Подошва должна попадать на пятак по оголовкам. Пустой пролёт эту подошву не держит. Иначе плита работает как короткая балка: трещина у стойки и уход из вертикали. Спросите, какой пятак заложен под каждой стойкой.

Почему забивные сваи нельзя поставить в контур ямы и потом срезать?

Смотровая яма и забивные сваи конфликтуют, если ствол уже внутри выемки. Срезка убирает часть, которая должна держать нагрузку в грунте. Яма на плане пустая, стволы идут в обход. "Срежем после копра" значит, что контур не согласовали.

Что принести по приямку водоочистки до заезда копра?

Габарит короба и то, что он глубже чистого пола. Приямок - ступени очистки, не ямка у трапа. Спросите, какие сваи его обходят. Обещание врезать очистку после забивки значит, что дыры мойки на поле нет.

Заводские 30 тонн на сваю значат, что подъёмник встанет на любой грунт?

Нет. До 30 т - запас изделия, не несущая на вашем грунте и не цифра паспорта стойки. Несущая - боковое трение плюс пята. Принесите модель и спросите про отказ в журнале. Геологию у ОРЕНСВАИ не заказывают.

Хватит ли сетки под стены без пятен под стойки подъёмника?

Сетки под стены мало. Каждая стойка - своя точка: пятно отмечают до забивки и закрывают пятаком. Сваи под подъёмник - эти пятна. Четыре угла бокса подошву стойки не ловят. Переделка пола после открытия поста дороже часа на плане.
