Сваи под складские комплексы и логистические терминалы: высокая несущая способность
Паллетный ряд уже стоит, а вилочный погрузчик в зоне отгрузки оставляет у переднего колеса полосу микротрещин. Две стойки стеллажа на третьем ярусе ушли из уровня: пол считали под легкую коробку и пропустили точки опор и динамику трехтонника между проездами. Здесь склад или терминал. Жилой дом и гараж под легковую считают по другой схеме. Ниже - что передать забивщику до каркаса и стеллажей, чтобы не переделывать пол дороже разумного запаса при расчете поля.
Главное за 2 минуты: Склад грузит не только кровлей, но и стеллажами, паллетами и колесами техники в проездах. В актуальных чек-листах проектирования склада число погрузчиков и схему стеллажей нужно зафиксировать еще до коробки, иначе свайное поле без ТЗ ломается после монтажа рядов. Связка забивных ЖБ 150×150 или 200×200, обвязки и плиты пола одна схема с ТЗ склада. Ангар с большим пролетом и снегом на кровле считают иначе.
Фундамент под склад в области чаще собирают как забивное поле ЖБ сваей, обвязку и плиту по КЖ. ОРЕНСВАИ забивает мини-копром; геологию не продает. Если путаете с ангаром, одна отсылка: фундамент под ангар. Здесь стеллажи и погрузчик, не пролет и снег на кровле.

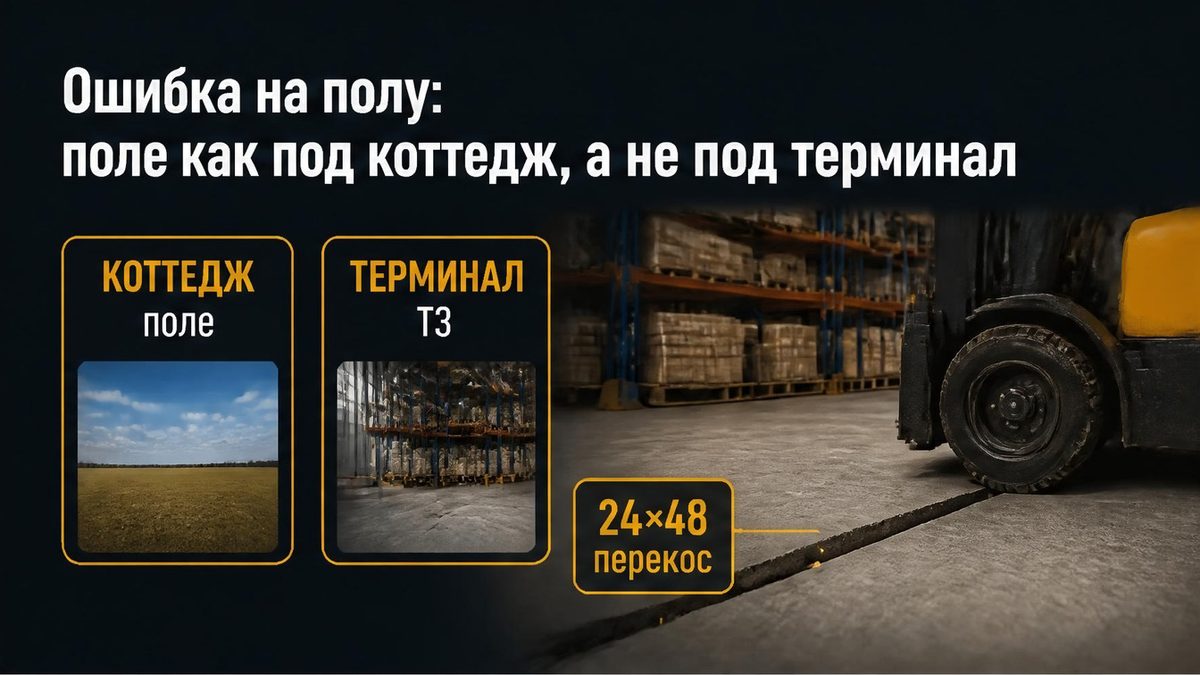

Ошибка на полу: поле как под коттедж, терминалу нужна другая схема
Под Орском залили свайный каркас под металлический склад 24×48 м: шаг и сечение взяли из типового коттеджа, плиту заложили по прайсу за квадратный метр без схемы стеллажных рядов. Через месяц после монтажа паллетных стеллажей и трех вилочных погрузчиков в зоне отгрузки пошли микротрещины, у двух стоек появился перекос. Опоры стояли на полу, который проектировали как легкое здание. Концентрированные колеса и точки стоек в ту схему не вошли. На практике так выглядит типичная ошибка: сначала коробка, стеллажи и техника потом.
Заказчик часто думает, что фундамент склада равен фундаменту коробки из панелей: важна цена м² и скорость, а стеллажи, ширина проезда и масса паллет добавят позже. Риск переплаты здесь обратный: сэкономили на схеме поля, а потом платят за демонтаж рядов, усиление плиты и простой логистики. Свая и плита должны быть в одной цепочке с ТЗ склада, иначе ремонт пола обходится дороже разумного запаса при забивке.

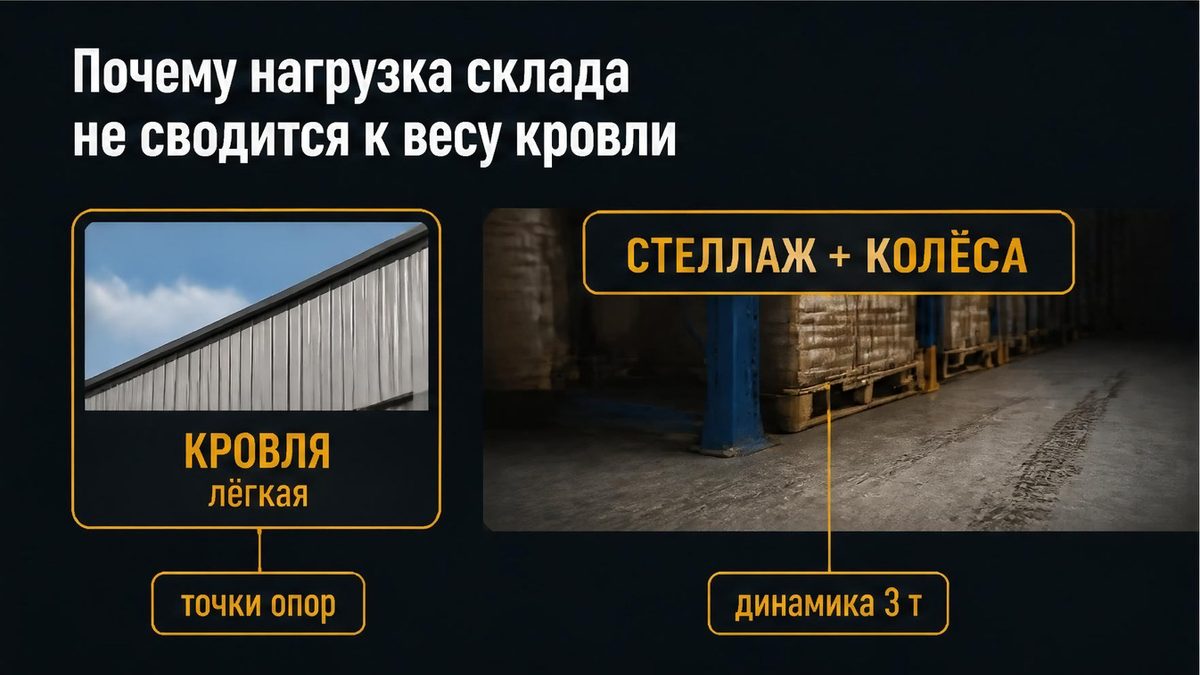

Почему нагрузка склада шире веса кровли
Склад живет паллетами, рядами и техникой внутри. Нагрузка идет на точки стеллажей и полосу колес. Погрузчик бьет по передней оси и при торможении у рампы; динамику закладывают в проекте пола по СП 20. На площадке назовите грузоподъемность, тип шин, вес паллеты и ширину проезда.
Каркас держится на сваях и обвязке, стеллажи стоят на плите, которую часто не согласуют с полем свай. Деформация пола видна по уровню ряда раньше кровли. Имеет смысл до забивки получить план рядов и совместить оси с колоннами.
Сравнение: стеллаж и погрузчик против легкого каркаса без ТЗ
Выберите сценарий до КП на забивку. Так вы сможете не принять поле соседа под свой терминал и получите схему с зонами усиления. Равномерная сетка как под дачный каркас 10×10 для терминала мала. С полным ТЗ на старте вы сэкономите на демонтаже рядов и усилении плиты под работающим терминалом.
| Условие на объекте | Сечение ЖБ, ориентир | Шаг поля, ориентир | Что проверить в КП |
|---|---|---|---|
| Легкий каркас, напольное хранение, редкая техника | 150×150 мм, длина 2–5 м | по расчету под плиту | плита под стеллажи, не только под колонны |
| Паллетные стеллажи средней высоты, 1–2 погрузчика | 150×150 или 200×200 по проекту | чаще, чем у коттеджа | точки опор рядов на плане |
| Терминал, высокие ряды, 3–5 т погрузчики, рампы | 200×200 мм, усиленные оголовки | сокращенный в зонах перегрузки | зоны усиления у доков и разворота |
| Поле как у соседского сарая без ТЗ | не применять | – | риск трещин после первого сезона |
На слабых грунтах: сваи ниже промерзания 1,6–1,8 м, обвязка и плита под колеса и стойки. Ошибка: сваи только под углы без плиты под ряды. Надежность дает толщина плиты, не периметр.

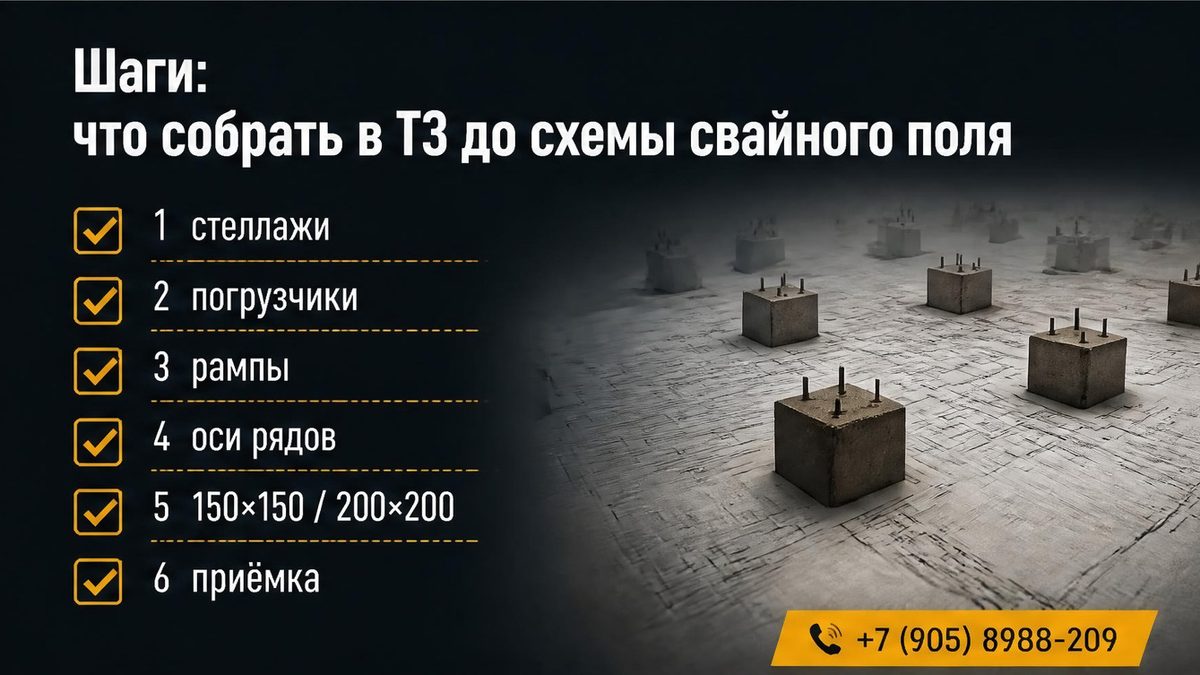

Шаги: что собрать в ТЗ до схемы свайного поля
До звонка забивщику соберите пакет, который проектировщик склада обычно спрашивает на старте. В реальном проекте без этих строк смету режут по цене м², а проблема всплывает, когда техника уже катается по полу.
- Тип хранения. Напольное, стеллажное, паллетное, мезонинное; высота ряда и вес паллеты на уровне.
- Техника внутри. Число и класс вилочных погрузчиков или штабелеров, ширина проездов, температурный режим.
- Логистика площадки. Рампы, доки, зоны приемки и отгрузки, где колеса бьют по плите чаще всего.
- Оси каркаса и рядов. План колонн металлокаркаса и план стеллажей на одном листе; зоны усиления пола совпадают с будущими рядами.
- Тип основания. Забивные ЖБ, обвязка или ростверк, плита пола по КЖ; не только сваи по углам без плиты под стеллажи.
- Сечение и длина. 150×150 для умеренных нагрузок; 200×200 для терминала, высоких рядов и интенсивной техники; длина 2–5 м по несущему слою.
- Приемка до стеллажей. Журнал забивки, исполнительная схема, отметки оголовков, контроль отказа по смыслу СП 24; оси колонн совпадают с проектом.
Не стоит подписывать поле, если нет данных по погрузчикам или стеллажи уже заказаны, а схема взята у соседа. Лучше остановить забивку на сутки и дописать ТЗ, чем усилять плиту под работающим терминалом. Геологию у ОРЕНСВАИ не заказывают; длину сваи подбирают по несущему слою и промерзанию региона.
Как принять забивное поле до первого рейса погрузчика
Проверьте исполнительную документацию так же строго, как акт на кровлю. Результат приемки: ровные отметки оголовков под обвязку, совпадение осей с каркасом и план зон усиления плиты, согласованный со стеллажными рядами. На площадке часто ломается последний шаг: добивают оголовки под уровень обвязки без нивелира, а стеллаж потом показывает перекос.
Если нужен расчет свайного поля под склад или логистический объект с ТЗ на стеллажи и технику, бесплатный расчет за 15 минут: +7 (905) 8988-209, оренсваи.рф, г. Орск, ул. 2-ая Осиновская, 9.
Материал проверен: Инженерно-строительный отдел компании «ОРЕНСВАИ» (Орск / Оренбург).
Нормативная база: СП 24.13330.2021 (исполнительная документация, полевой контроль забивных свай); СП 20.13330.2016 (нагрузки и воздействия, в том числе динамика для пола); СП 22.13330.2016 (расчет оснований). Чек-лист проектирования склада 2026: стеллажи, полы и число погрузчиков на этапе проекта.
Частые вопросы
Чем фундамент под склад отличается от фундамента под ангар?
Ангар тянет пролет, снег и ветер на кровлю и крановую линию. Склад и терминал добавляют точечные нагрузки стеллажей, полосы колес и динамику погрузчика на плиту. Статья про ангар описывает пролёт и кран. ТЗ на стеллажи и технику собирают отдельно.
Какие данные нужны до выбора 150×150 или 200×200?
Тип стеллажей, вес паллеты на уровне, число и класс погрузчиков, ширина проездов, рампы и доки. Без схемы рядов шаг свай под плиту не честный. Стоит запросить план зон усиления вместе со схемой поля.
Хватит ли свай только под колонны каркаса без плиты под стеллажи?
Нет для нормального склада. Стеллажи опираются на плиту; сваи и обвязка держат каркас, плита распределяет колеса и точки стоек. Типичная ошибка: поле под углы коробки, а ряды ставят на тонкую стяжку без расчета.
Когда можно монтировать стеллажи после забивки?
После приемки: исполнительная схема, журнал, отметки оголовков, совпадение осей с каркасом, согласованный план усиления пола под ряды. Первый рейс погрузчика до актов на плиту рискует трещинами в зоне, которую не усилили.
Итог: фундамент под склад считают вместе с ТЗ на стеллажи и погрузчики. Лёгкая коробка эту нагрузку не описывает. Забивные ЖБ 150×150 и 200×200, обвязка и плита одна система; перекос ряда или трещина у колеса показывают, что поле считали не под терминал. Расчет свайного поля с вашим ТЗ: +7 (905) 8988-209, оренсваи.рф .
