Фундамент под модульную АЗС и резервуары ГСМ

Горизонтальная ёмкость АЗС на двух седлах уже села одной опорой: шов у патрубка мокрый, топливо уходит в грунт. Корпус считают двухопорной балкой, поэтому первой течёт обвязка. Кольцо под стенку вертикального резервуара от 2000 м³ относится к большому вертикальному баку. Горизонтальную ёмкость 3-100 м³ ставят на два седла. До забивки спросите, чем седло притянуто к закладной и чем пустую ёмкость держат от всплытия.

Главное за 2 минуты: Надземный резервуар лежит на двух седлах с охватом 60-120° или на стойках. Одна опора ниже другой гнёт стенку, и мокнет патрубок. Пустую подземную ёмкость в мокром грунте тянут к плите. Кольцо от 0,8 м и болт стенки от 24 мм - у вертикального резервуара от 2000 м³. Ряд ГОСТ 17032 кончается на 100 м³. Сваи ставят под седла или под стенку.

Почему одна севшая опора рвёт патрубок обвязки

На площадке бочка кажется простой: две точки, и фундамент уже готов. Копёр уходит, седла к закладным не тянут. Потом одна точка ниже другой, шов у патрубка мокрый. Типичная ошибка - фраза "свая под бочкой, значит держит".

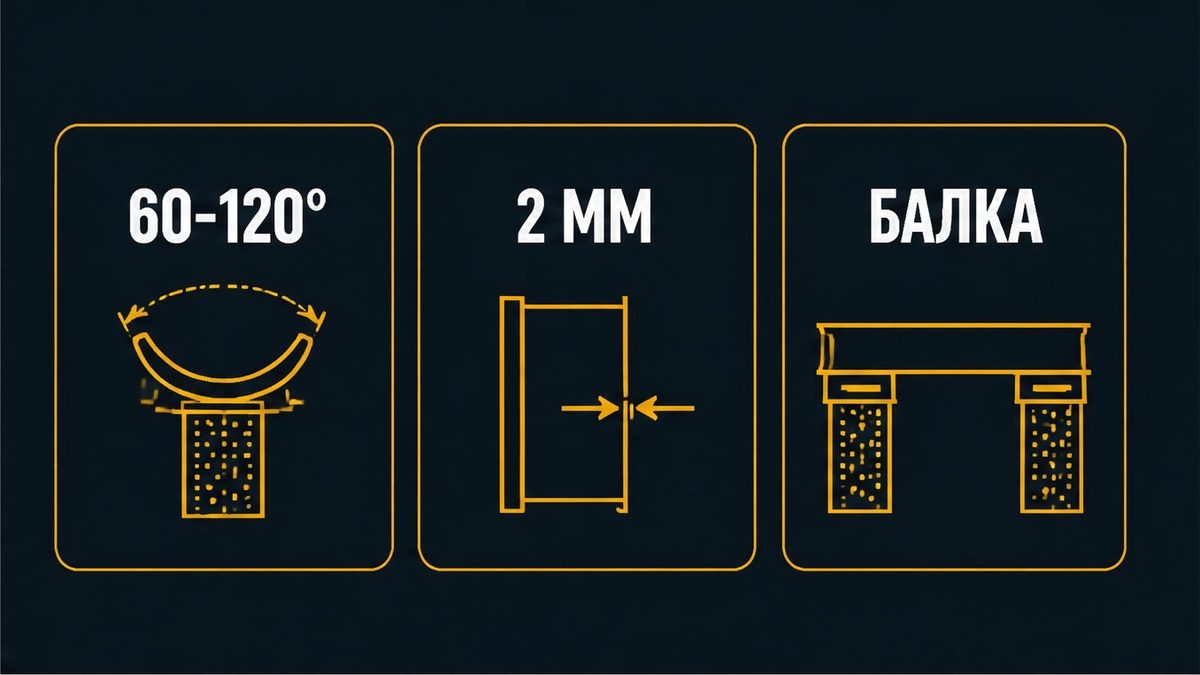

На практике надземный корпус ГОСТ 17032-2010 считают двухопорной балкой. Если одна опора села, стенка гнётся в пролёте. Например, ложемент охватывает корпус на 60-120°, либо стоят стойки, не голый оголовок. Проверьте, что свая совпала с седлом. Стоит спросить это до копра.

Допуск прямолинейности стенки - не больше 2 мм на 1 м и не больше 30 мм на стенке длиннее 15 м. Это допуск завода. Он не разрешает опоре сесть на сантиметр. Имеет смысл остановить забивку, пока нет фразы, чем седло сидит на закладной.

Пустую ёмкость ветер может опрокинуть: анкерные болты седла держат именно пустой корпус. Полный бак проверяют отдельно: анкеры считают на пустой корпус. Потолок плотности в стандарте 1300 кг/м³. Вес бензина считают по своей марке.

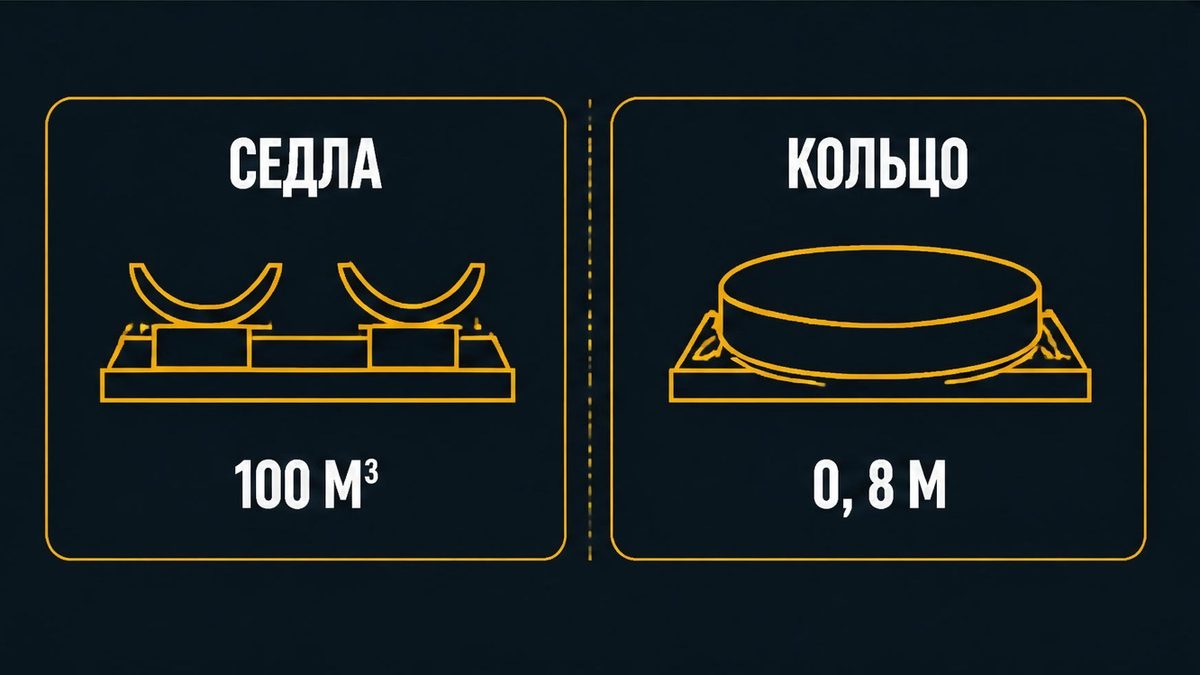

Сравнение седла бочки АЗС и кольца вертикального резервуара

Таблица - вопрос бригаде. В строке сказано, что сломается, если опору взяли от другого сосуда.

Кольцо под стенкой вертикального резервуара: от 0,8 м при 2000-3000 м³ и от 1,0 м выше 3000 м³, толщина от 0,3 м. При 7 баллах ширина от 1,5 м. Болт стенки от 24 мм, шаг не больше 3 м, крепят к стенке. На седло горизонтальной ёмкости его не копируют.

Подземная установка: подушка не меньше 200 мм от нижней образующей, охват не меньше 90°, в мокром грунте хомуты к плите. Одностенный ставят в каземат. Кольца от давления грунта на группу подземных ёмкостей считают по своей схеме. Кольцо 0,8 м относится к стенке вертикального резервуара.

Павильон из панелей - соседняя задача: фундамент под торговый павильон. Виброгашение котельной тоже отдельно: фундамент под котельную. Здесь риск деформации корпуса и утечки на патрубке.

В витрине РГС-100 (диаметр 3000 мм, длина 14400 мм) стоит отдельно от РГС-200. Ряд ГОСТ 17032 кончается на 100 м³, карточка наземных пишет 5-200 м³. Эти потолки не склеивают. Давление 0,6 МПа со страницы, где есть сжиженный газ, бензиновому РГС не ставят: в стандарте не больше 0,07 МПа при конических днищах и 0,04 МПа при плоских.

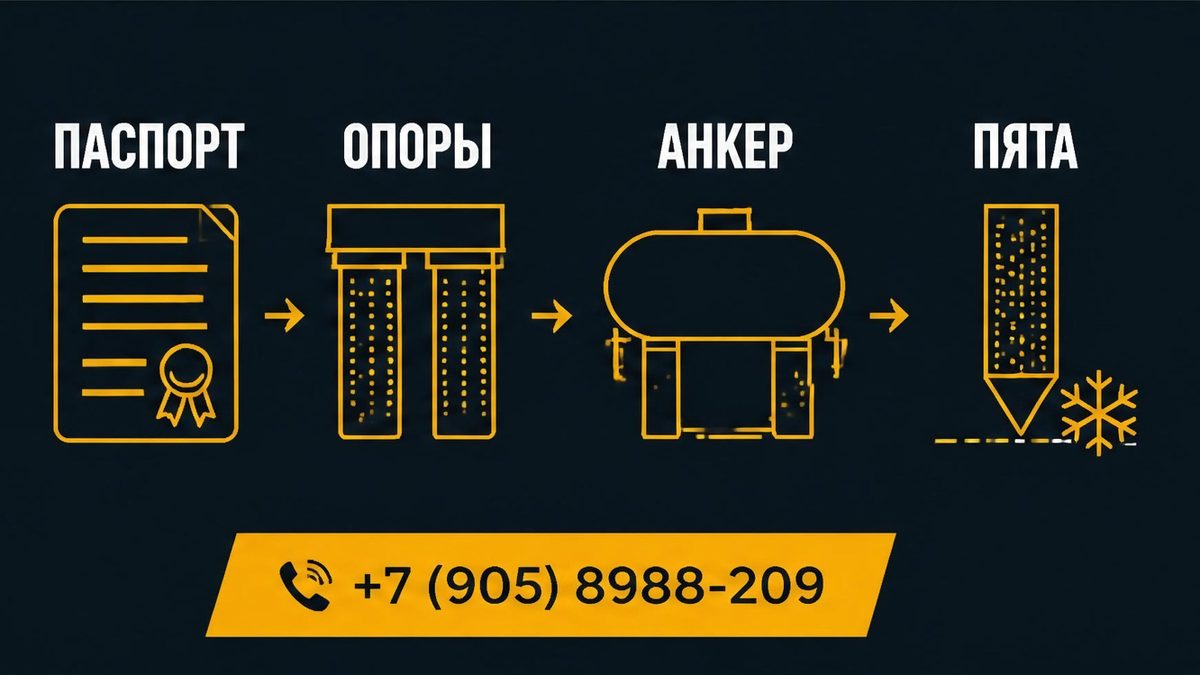

Шаги приёмки опор до забивки под ёмкость ГСМ

До копра на листе лежат паспорт и точки корпуса. Сможете сверить это без диплома. Выберите опору после типа сосуда, не после фразы "под резервуар всегда кольцо".

1. Взять паспорт. Горизонтальный РГС или вертикальный РВС. Нет типа - забивку не начинать: опоры встанут мимо седла и мимо стенки.
2. Отметить две опоры горизонтальной ёмкости. Седло 60-120° или стойка. Срыв: ровная сетка, корпус между оголовками.
3. Спросить крепление к закладной. Анкерные болты по странице монтажа. Фраза "плита держит своим весом" - отказ. Пустой корпус и полный бак проверяют отдельно: ветер опрокидывает пустую ёмкость.
4. Для подземной спросить анкер пустого корпуса. Хомуты к плите или тросы и анкерные болты при высокой воде. Срыв: "засыплем песком, само прижмёт". Одностенный - в каземат.
5. Для вертикального спросить поле или кольцо под стенкой. Кольцо от 0,8 м - с 2000 м³. Если осадка выше предела, на трубе нужен компенсатор. Миллиметры осадки не выдумывать.
6. Спросить, как увидят течь. Днище вертикального резервуара опирают на балки, чтобы под ним было видно протечку. Сплошная плита без зазора течь прячет.
7. Спросить пяту и сечение. Изделие: 150×150 или 200×200 мм, длина 2-5 м. Подушку 200 мм сверьте с промерзанием 1,6-1,8 м. Свая 2 м короче промерзания 1,6-1,8 м, если пята не ушла ниже этого слоя. Запас до 30 т на кубы топлива не делят.

Получите седла или стенку, фразу крепления и место пяты. Результат: корпус не на грунте, пустая ёмкость притянута. Прочность опоры - стенка в пролёте не гнётся. Надёжность обвязки начинается с двух точек на одной высоте. Вы сэкономите, если крепление спросят до забивки.
