Фундамент под котельную и генераторную подстанцию: гашение вибрационных нагрузок

Болт, которым раму дизель-генератора притягивают наглухо к бетону, и жёсткая труба насоса без мягкой вставки проводят тряску прямо в пол жилых комнат. Котельная, поставленная как сарай на общей плите с домом, после пуска дрожит вместе с перекрытием. Отдельный бетонный блок под стационарный агрегат, упругая опора между рамой и бетоном и гибкий участок трубы у насоса отрезают эту волну ещё до забивки свай. На листе отметьте два контура и спросите бригаду сечение только под блок машины.

Главное за 2 минуты: Фундамент под котельную для генератора и насосов не равен плите дома. Комнаты общий монолит не разделяет: волна идёт по бетону. Без опоры рама бьёт в блок напрямую. Без мягкой трубы волна идёт по стенке. Свая резиной не становится. Сечение 150×150 или 200×200 спрашивают только под блок. Это вопрос бригаде, не расчёт. Запас до 30 т не равен динамике машины и не равен несущей на грунте.

Рядом с фундаментом котельной люди чаще ищут опору под трубу и под дымовую трубу. Здесь трубу не чертят и не считают: на листе остаются стационарный генератор и насосы.

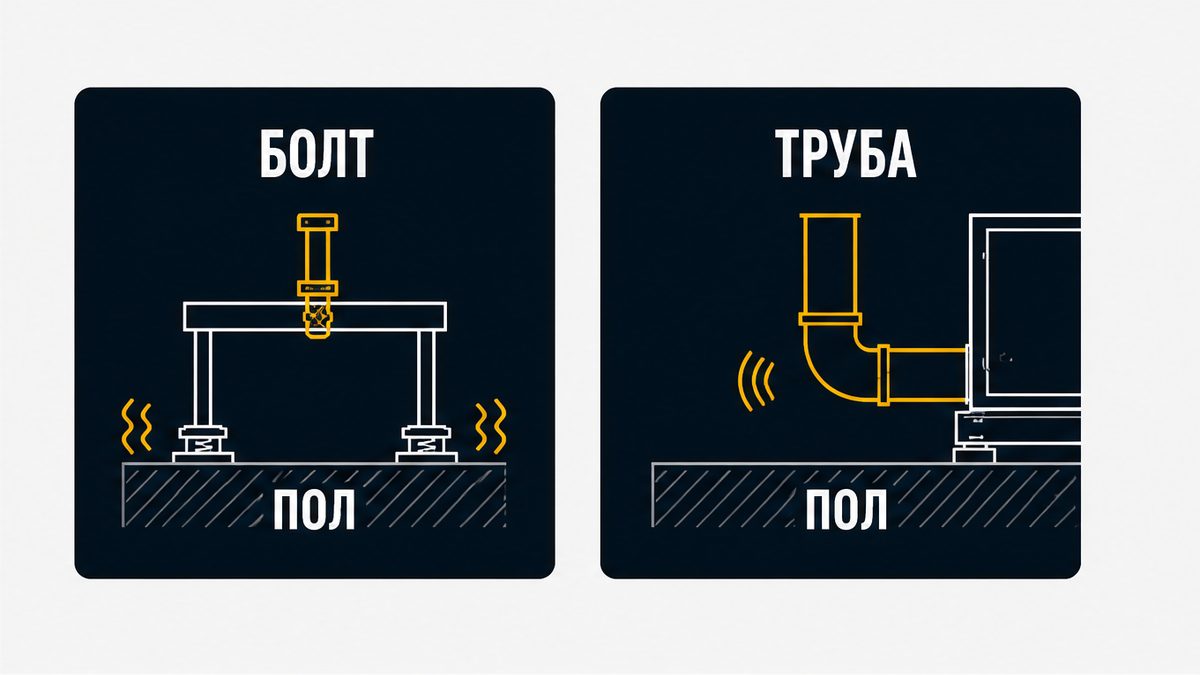

Почему болт рамы и жёсткая труба насоса трясут пол дома

В Оренбургской области хозяин просит сваи "под котельную как под сарай той же длины" и сажает генератор на ту же плиту, что и дом. Насос обвязывают жёсткой трубой. После пуска дрожит пол, хотя крыша лёгкая. Тряску несёт жёсткая связь, не масса кровли.

Вибрация идёт по жёстким связям. Машину отделяют упругим элементом между рамой и бетоном. На практике это резина или пружина из комплекта агрегата, не анкер в плиту дома. Числа прогиба для котельной нет.

Виброизолирующий патрубок - мягкий участок трубы сразу у корпуса, чтобы волна по стенке в стену не шла. Например, коврик под насосом не спасает, если труба сварена наглухо до стены. Типичная ошибка - затянуть раму болтами "чтобы не уехала" и забыть вставку. Часто ломается тишина в комнате. Свая при этом может стоять.

Стационарный агрегат - дизель и генератор на одной раме. Переносной ящик и установка на шасси собирают иначе. Массу берут из паспорта на месте. Чужие килограммы не вписывают: в открытых нормах готовой массы нет.

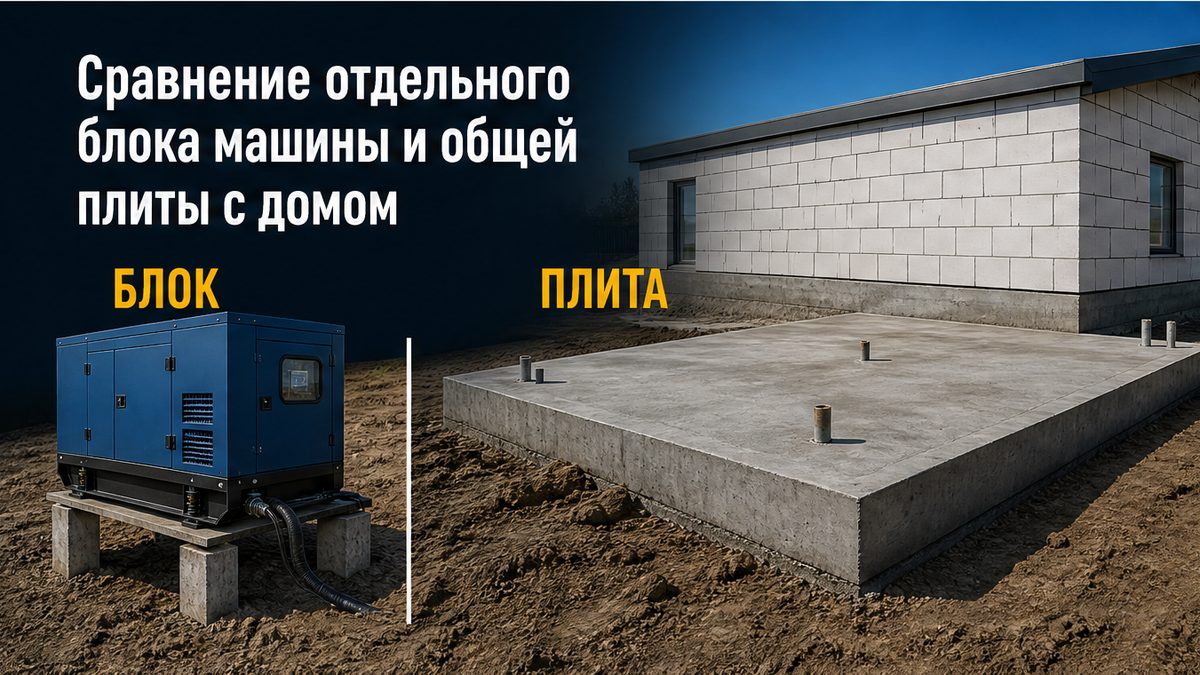

Сравнение отдельного блока машины и общей плиты с домом

Два контура на листе и есть сравнение. Первый - плита дома. Второй - отдельный блок под машину. Общая заливка "дом плюс генератор" - граница срыва, не вариант сечения. Если блок залит заодно с домом, упругая опора комнаты не отрезает: волна идёт по общему бетону. Есть риск трещин в стяжке и деформации пола.

СП 26.13330.2012, пункт 1.1, называет машины с вращающимися частями и машины с кривошипно-шатунными механизмами, плюс молоты, дробилки, станки и печи. Слов "насос" и "ДГУ" в этом перечне нет, дописывать их в норму нельзя. Спросите, каким сводом считают блок. Фраза "сваи как под дом" этот блок не описывает.

СП 24.13330.2021 сам не распространяется на свайные фундаменты машин с динамическими нагрузками. Сваи под дом этим сводом обсуждать можно, сваи под вибрирующую машину он вычеркнул. Изменение N 2 введено 29 августа 2026 года, приказ Минстроя от 28 июля 2026 г. N 481/пр. Генератор на сваи жилого дома по этому приказу не ставят.

СП 89.13330.2016 - границы котельной как тепловой установки, не чертёж виброопоры. Свод сам не берёт встроенные, пристроенные и крышные котельные и теплогенераторные до 360 кВт. Слов "фундамент", "насос" и "вибрация" в снятом тексте нет.

ГОСТ 33105-2014 исключает дизель-генераторы и не содержит слова "фундамент". Не стоит опирать размер блока на этот ГОСТ. ГОСТ 19804-2021, дата в тексте стандарта 1 сентября 2022 года, в таблице 1 у типа С даёт стороны 300, 350 и 400 мм. Строк 150 и 200 мм там нет. Линейка 150×150 и 200×200 - изделия площадки, не "150 прямо из таблицы ГОСТ под генератор".

Склад и мойка - другие задачи, без пересказа: сваи под склад, фундамент под автомойку. Здесь режут путь тряски от генератора и насоса.

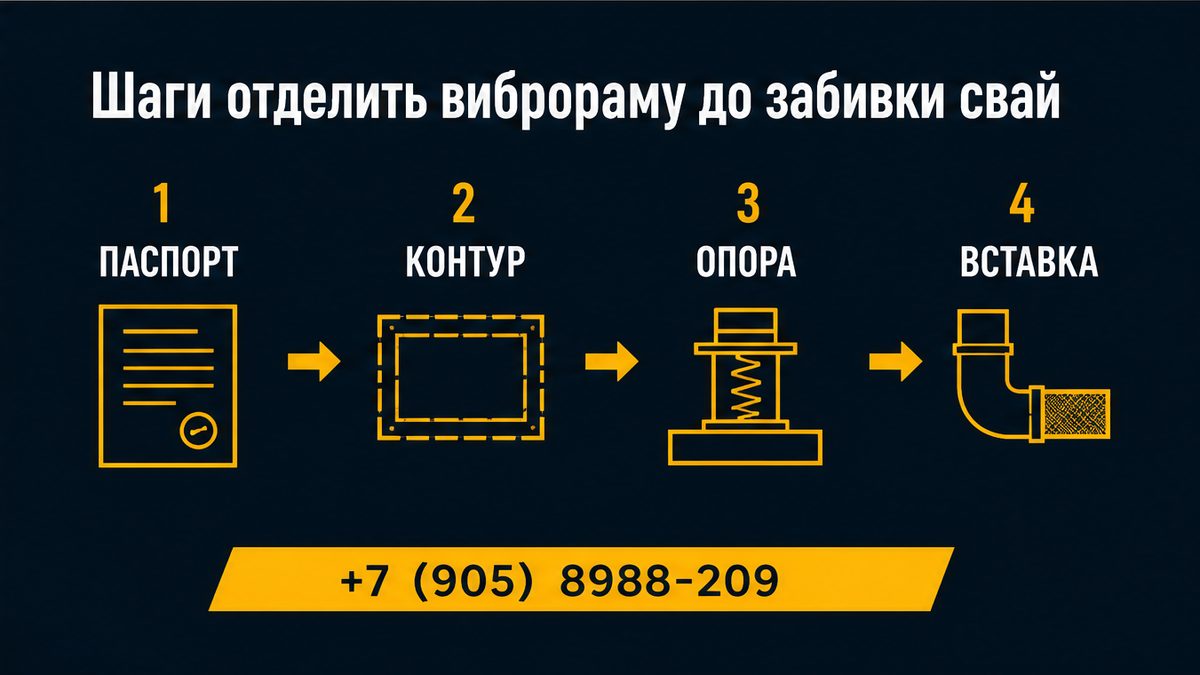

Шаги отделить виброраму до забивки свай

Имеет смысл пройти лист до копра. Проверьте паспорт и нет ли одной заливки с домом. Лучше спросить опору словами, чем купить резину наугад. Изыскания у этой бригады не заказывают.

1. Запишите стационарный агрегат: дизель с генератором на раме, не прицеп. Массу возьмите из паспорта на площадке.
2. Отметьте насосы отдельно. Спросите, жёсткая труба до стены или мягкая вставка у корпуса. Нет вставки - волна идёт по трубе.
3. Нарисуйте два контура: плита дома и блок под машину. Раму болтами в плиту дома тут не сажайте.
4. Спросите опору между рамой и бетоном: резина или пружина из комплекта. Свая остаётся стволом.
5. Сечение спросите только под блок: 150×150 или 200×200. Сторону 300 мм из таблицы 1 ГОСТ не подставляйте.
6. Длину выберите в диапазоне 2-5 м по грунту. Частоту вибрации ствол не назначает. Запас до 30 т в расчёт тряски не подставляйте.

Ход на листе: паспорт агрегата → два контура → упругая опора и мягкая труба → сечение 150 или 200 только под блок → длина 2-5 м → забивка без общей плиты с домом. Стоит спросить это до копра. В реальном проекте переделка после пуска дороже.

Сможете не принять фразу "поставим как сарай". Результат до забивки: два контура, место вставки, вопрос по сечению только под блок. Надёжность комнаты не от толщины крыши. Прочность ствола и гашение тряски - разные задачи. Вы сэкономите на переделке пола, если общую заливку отсечёте до монтажа.

Сечение 150 и 200 только под блок генератора

Таблица ниже - вопрос бригаде, не расчёт. Массу цифрой не ставят. 200×200 - когда агрегат тяжёлый или блок толстый и расчёт подтвердил. 150×150 - когда агрегат лёгкий и расчёт разрешил. Насосы не поле "на весь сарай".

Запас "до 30 т на сваю" - про изделие, не про динамику машины и не про несущую на грунте. Подставить 30 т вместо паспорта нельзя. Цену берут из договора: там сечение, длина и число стволов под блок.

Материал проверен: пункт 1.1 СП 26.13330.2012, область СП 24.13330.2021 и изменение N 2 от 29 августа 2026 года (приказ N 481/пр), СП 89.13330.2016, ГОСТ 33105-2014 и таблица 1 ГОСТ 19804-2021. Инженерно-строительный отдел компании «ОРЕНСВАИ».

Частые вопросы

Почему пол дрожит, если крыша котельной лёгкая?

Крыша эту тряску почти не несёт. Волна идёт по болту рамы в общий бетон и по жёсткой трубе насоса. Лёгкий сарай сверху эту тряску оставляет на месте.

Отделяет ли резиновая опора дом, если блок залит заодно с плитой?

Нет. Опора сидит между рамой и бетоном блока. Одна заливка с плитой дома проводит волну в комнаты по общему бетону.

Где на насосе смотреть гибкую вставку?

Сразу у корпуса, мягкий участок между насосом и жёсткой трубой. Коврик под лапами вставку оставляет в стороне, если труба сварена наглухо.

Можно ли взять размер блока генератора из ГОСТ 33105?

Нет. Фрагмент исключает дизель-генераторы и не содержит слова "фундамент". Сечение сваи из этого фрагмента брать нельзя.

Есть ли 150×150 в таблице 1 ГОСТ 19804 под генератор?

У типа С там стороны 300, 350 и 400 мм. Строк 150 и 200 мм нет. 150×150 и 200×200 - линейка работ под блок после расчёта, не строка этой таблицы.
