Фундамент под опоры ЛЭП, мачты освещения и вышки связи на сваях

Ветер на высокой мачте давит в ствол сбоку, и фундамент держит этот наклон у самого корня. Тонкая труба весит мало, а размер опоры выбирают по тому, как ствол пытается вывернуть куст. Свая, которую проверили только на вдавливание, наветренную сторону оставляет без проверки: там ствол тянет её вверх.

Главное за 2 минуты: Фундамент мачты выбирает момент в заделке. Надпись «до 30 тонн» этот момент не закрывает. Доля 99,3 % взята с примера мачты 25 м. На грунт Орска её не ставят. Ветер смотрят вдоль стороны и по диагонали. Наветренную сваю проверяют на выдёргивание отдельно. У анкера спрашивают глубину, край бетона и шаг до заливки.

Заказчик сравнивает вес ствола с карточкой сваи. Забивку не начинают, пока на схеме нет момента в заделке и сваи, которая с наветра тянется вверх.

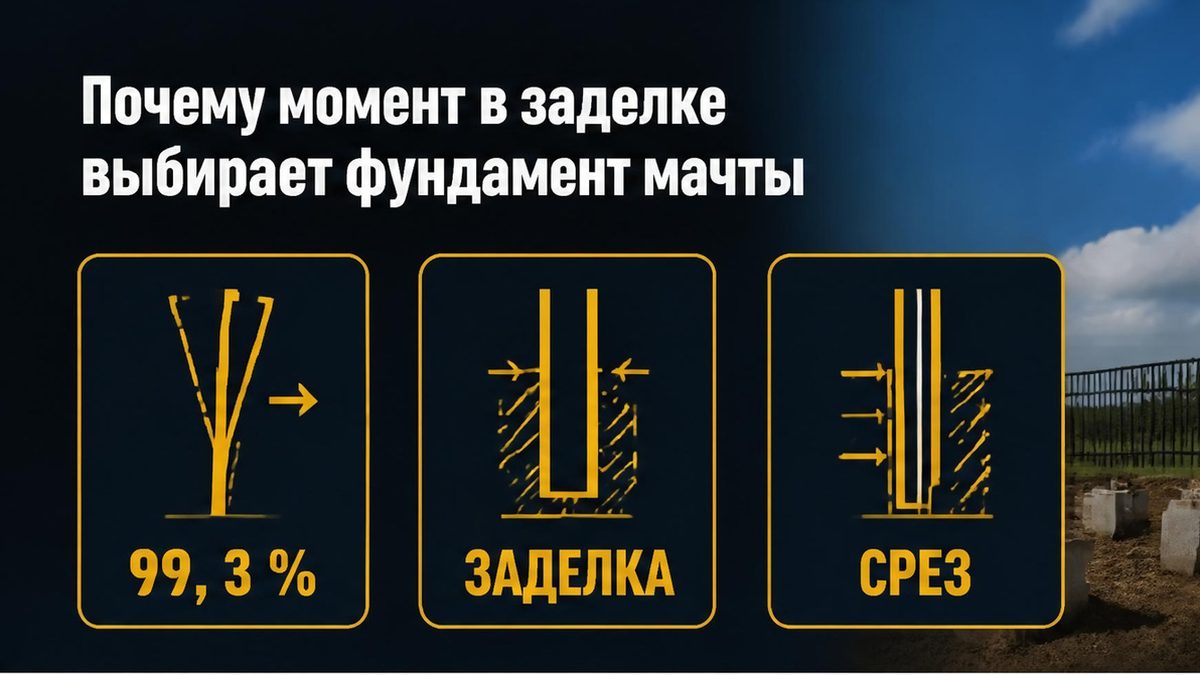

Почему момент в заделке выбирает фундамент мачты

Тонкий ствол кажется лёгким, и надпись "до 30 тонн" читается как запас на всю мачту. В примере прожекторной мачты 25 м на фундамент передают вес ствола, ветер и гололёд, а в расчёт берут момент и перерезывающую силу в заделке. Момент - ствол хочет опрокинуться там, где входит в бетон. Перерезывающая сила сдвигает его вбок в том же узле. Типичная ошибка - фраза "ствол лёгкий, 30 тонн хватит".

Определяющей проверкой там назвали опрокидывание: доля 99,3 %. Подошву выбрал момент. Подколонник брали так, чтобы встала закладная под стык. Проверьте две цифры в заделке до приезда копра. Имеет смысл остановить забивку, если на схеме только вес ствола.

Тот пример относится к фундаменту мелкого заложения. На грунт Орска долю 99,3 % не ставят. Стоит спросить, смотрели ли ветер вдоль стороны куста и по диагонали: направление не одно. Одна стрелка "ветер слева" значит, что второе направление не считали. Подветренные сваи дожимаются, наветренные выдёргиваются.

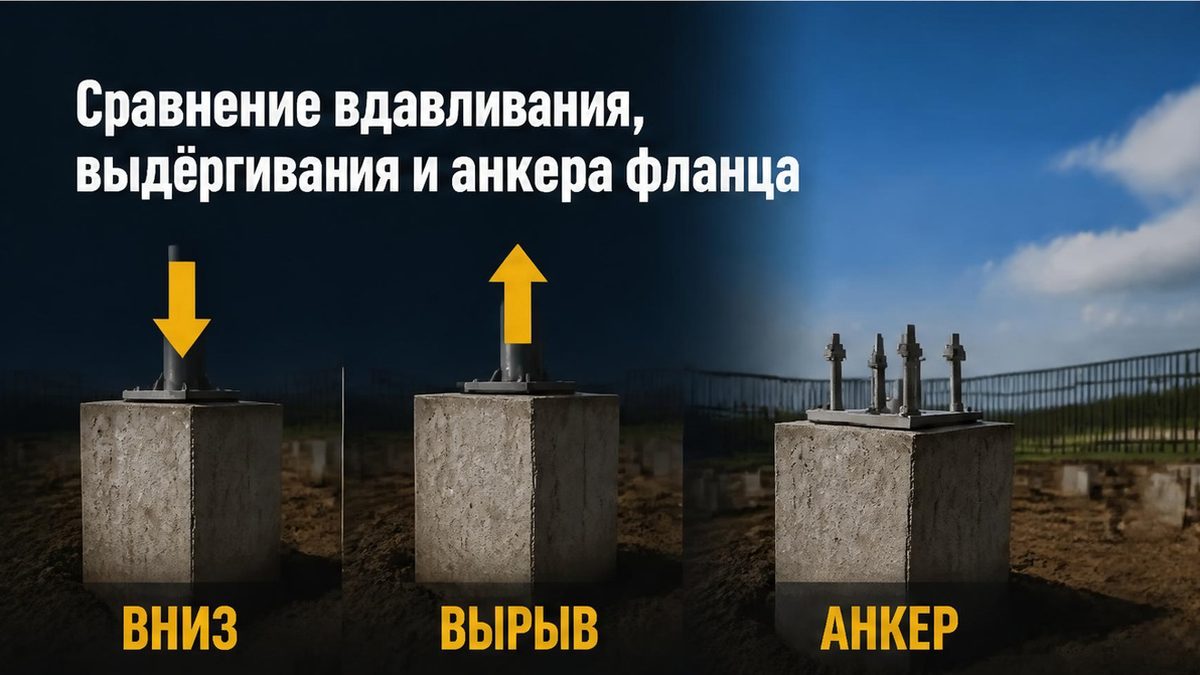

Сравнение вдавливания, выдёргивания и анкера фланца

Таблица - вопрос бригаде. В строке сказано, что сломается, если проверку подменили одной цифрой "тонн вниз".

Калькулятор сжатия складывает сопротивление под пятой и по боку. У квадрата периметр - четыре стороны. Входа на выдёргивание нет, поэтому свая "только вниз" наветренную сторону не закрывает. 600 кН там - порог коэффициента: выше него 1,6, иначе 1,4. К несущей мачты и к моменту в заделке это число не прикладывают. Сжатие и выдёргивание выводят раздельно. Фразу "вниз посчитали - вверх то же" не принимают и чужие коэффициенты в смету не ставят.

Анкер под фланцем держит вырыв, срез и момент. Обычный болт в бетоне эту тройку не закрывает. Ошибка на 10-20 % в вырывающей нагрузке или в краевых расстояниях связана с креном, обрывом анкеров или разрушением узла. Спросите бетон не ниже В20-В25, глубину 10-25 диаметров, край не ближе 5 диаметров, шаг не ближе 10. М20-М48 на странице зависят от высоты и ветра, не от паспорта вашей мачты. Механический и химический анкер там разведены по глубине: какой заложен, спрашивают до заливки. Срыв: "шпильки зальём у края".

Имена линеек - не длина сваи: мачты освещения, серия 3.501.2-123, опоры ЛЭП, опоры связи, флагштоки 16-90 м. Грибовидный фундамент линии размерами здесь не открыт: гриб "на глаз" не рисуют и сваей 150×150 без схемы не подменяют.

Ветер по каркасу ангара - другая задача, одна отсылка: фундамент под ангар. Короткая свая забора и труба 57 мм тоже не этот узел: сваи под забор. Здесь ломается выдёргивание наветренной сваи и анкер фланца.

Сечение 150×150 или 200×200 мм и длину 2-5 м берут из линейки ОРЕНСВАИ, не из высоты в метрах. Запас до 30 т - карточка на сжатие, не выдёргивание и не грунт. Работы по СП 24.13330, изделия по ГОСТ 19804. Геологию не продаём.

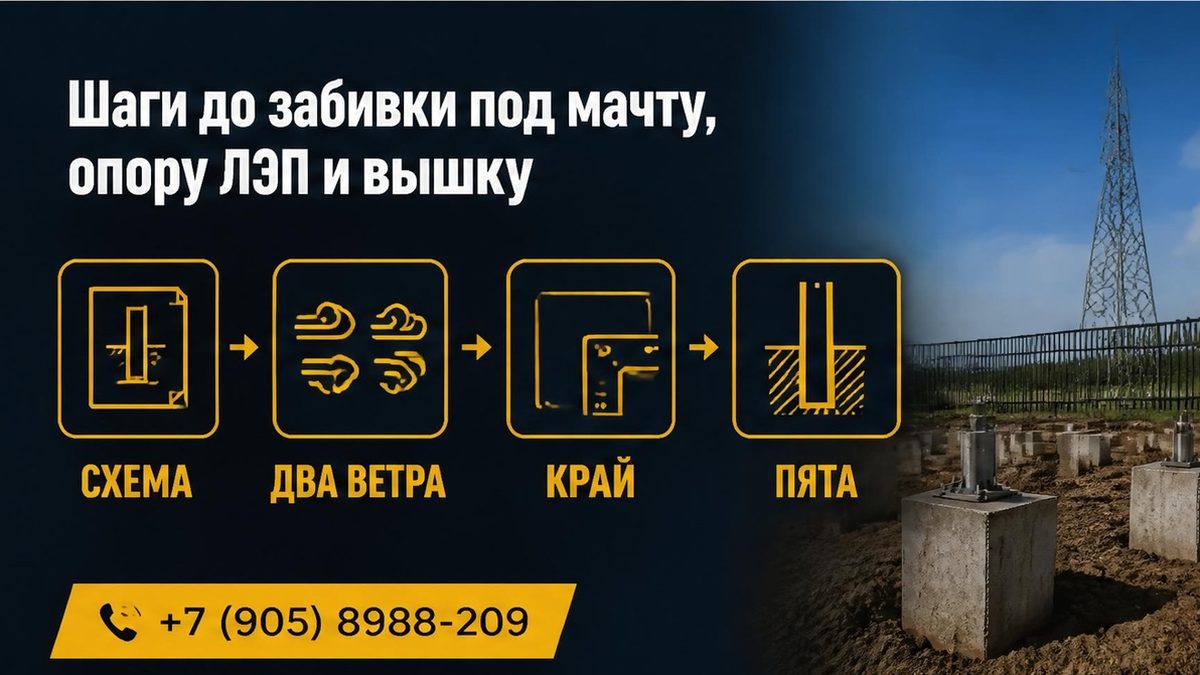

Шаги до забивки под мачту, опору ЛЭП и вышку

1. Найти момент и перерезывающую силу в заделке. На листе только вес - забивку не начинать. Срыв: "ствол лёгкий, 30 тонн хватит".
2. Спросить два направления ветра. Вдоль стороны куста и по диагонали. Срыв: одна стрелка "ветер слева".
3. Отметить наветренную сваю. Выдёргивание спрашивают отдельно от силы вниз. Срыв: одна цифра на весь куст.
4. Спросить анкер фланца. Диаметр, глубина в диаметрах, край и шаг. Ориентир: 10-25 диаметров, край не ближе 5, шаг не ближе 10, бетон не ниже В20-В25. Срыв: шпильки у грани.
5. Назвать изделие. Мачта освещения, прожекторная, опора ЛЭП или вышка связи. Сваю забора и гриб без открытых размеров не подставляют.
6. Взять сечение и длину из изделия. 150×150 или 200×200 мм, длина 2-5 м. Из высоты 25 м сечение не выводят. Запас 30 т не равен моменту.
7. Спросить пяту и промерзание. Ориентир 1,6-1,8 м. Сваю 2 м под ствол 25 м достаточной не называют: смотрят бок на выдёргивание и пяту ниже местного промерзания. Срыв: "двухметровой хватит, ствол же пустой".

Бесплатный расчёт поля за 15 минут и выезд инженера: оренсваи.рф, +7 (905) 8988-209, г. Орск, ул. 2-ая Осиновская, 9. Заводские забивные ЖБ сваи и мини-копёр. Завинчивание и изыскания не обещаем.

Ошибки, из-за которых наветренная свая не держит вырыв

На практике ломается приёмка по весу: риск крена без момента в заделке. Результат: вы сэкономите переделку, прочность на вырыв спрошена отдельно. Не стоит подписывать "свая держит 30 тонн, вес мачты меньше" и ставить одну короткую сваю под освещение, линию и вышку.

Материал проверен: Инженерно-строительный отдел компании "ОРЕНСВАИ" (инженеры-строители по свайным фундаментам, Орск / Оренбург).
Откуда цифры: пример мачты 25 м в "Молодом учёном": момент и перерезывающая в заделке, ветер вдоль стороны и по диагонали, опрокидывание 99,3 %, мелкое заложение, не поле Орска. Анкер завода: вырыв, срез, момент; В20-В25; 10-25 диаметров; край 5; шаг 10; М20-М48. Калькулятор сжатия без выдёргивания; 600 кН - порог коэффициента. Изделия 150×150 и 200×200, 2-5 м, СП 24.13330, ГОСТ 19804. Запас 30 т не равен выдёргиванию. Промерзание 1,6-1,8 м. Цену не ставим.

Частые вопросы

Почему вес мачты не сравнивают с надписью 30 тонн на свае?

30 тонн - запас изделия на сжатие. В примере мачты 25 м размер выбрало опрокидывание, доля 99,3 %, На грунт Орска эту долю не ставят. Спросите момент и перерезывающую силу на схеме.

Чем проверка наветренной сваи отличается от вдавливания?

Вдавливание складывает пяту и бок и принимает силу вниз. С наветра ствол тянет сваю вверх. Калькулятор без входа на выдёргивание эту сторону не закрывает.

Что спросить про анкер под фланцем до заливки?

Диаметр, глубину в диаметрах, край бетона и шаг осей. Ориентир: 10-25 диаметров, край не ближе 5, шаг не ближе 10, бетон не ниже В20-В25. Узел держит вырыв, срез и момент.

Одна ли свая под мачту освещения, опору ЛЭП и вышку связи?

Нет. В заказе пишут, какое изделие стоит. Каталожные имена мачт, опор линии и опор связи - не длина сваи. Грибовидный фундамент линии ставят по своей схеме. Размеры «на глаз» и свая забора эту схему не закрывают.

Где должна быть пята, если изделие длиной 2-5 м, а ствол высокий?

Сечение 150×150 или 200×200 и длину берут из изделия, не из метров высоты. Спросите, где пята относительно местной глубины промерзания 1,6-1,8 м и хватает ли боковой поверхности на выдёргивание. Фразу "двухметровой хватит, ствол пустой" не принимают.
