Канализация и водопровод в каркасном доме на сваях: скрытая прокладка и утепление

СП 30.13330.2020 п. 19.1 задаёт рамку для горизонтальных отводов самотёка: если гидравлический расчёт не делают, нерасчётный участок кладут с уклоном не менее 1/d. Для трубы Ø110 это около 0,009 (~0,9 см на метр), для Ø50 – ровно 0,02 (2 см/м). Под открытым ростверком каркасника на забивных ЖБ 150×150 / 200×200 труба висит в воздухе, а не лежит в грунте как под лентой: климат Оренбуржья по СП 131 (промерзание 1,6–1,8 м) бьёт именно по стоящей воде в провисе и на голом метре от тёплого пола до земли.

Главное за 2 минуты: До зашивки пола зафиксируйте схему: стояк 110, отводы 50, короткий выпуск между сваями, ввод ПНД воды, фановый вывод через перекрытие. На Ø110 берите ровный уклон без провиса: минимум по логике 1/d п. 19.1, рабочая практика рынка ~2 см/м. Воздушный участок укройте закрытоячеистой скорлупой или коробом ЭППС до грунта. Воду ведите ниже зоны промерзания 1,6–1,8 м или с саморегулирующимся кабелем 16–20 Вт/м на подъёме. Минвата на открытом воздухе намокает. Глубину "60–70 см как у винта" не копируйте на питьевую трубу. Продукт поля: заводские забивные ЖБ, Орск.

Окно вырыть траншею между сваями и повесить утеплённый выпуск до ночных минусов. Норма узла – п. 19.1 плюс климат СП 131.

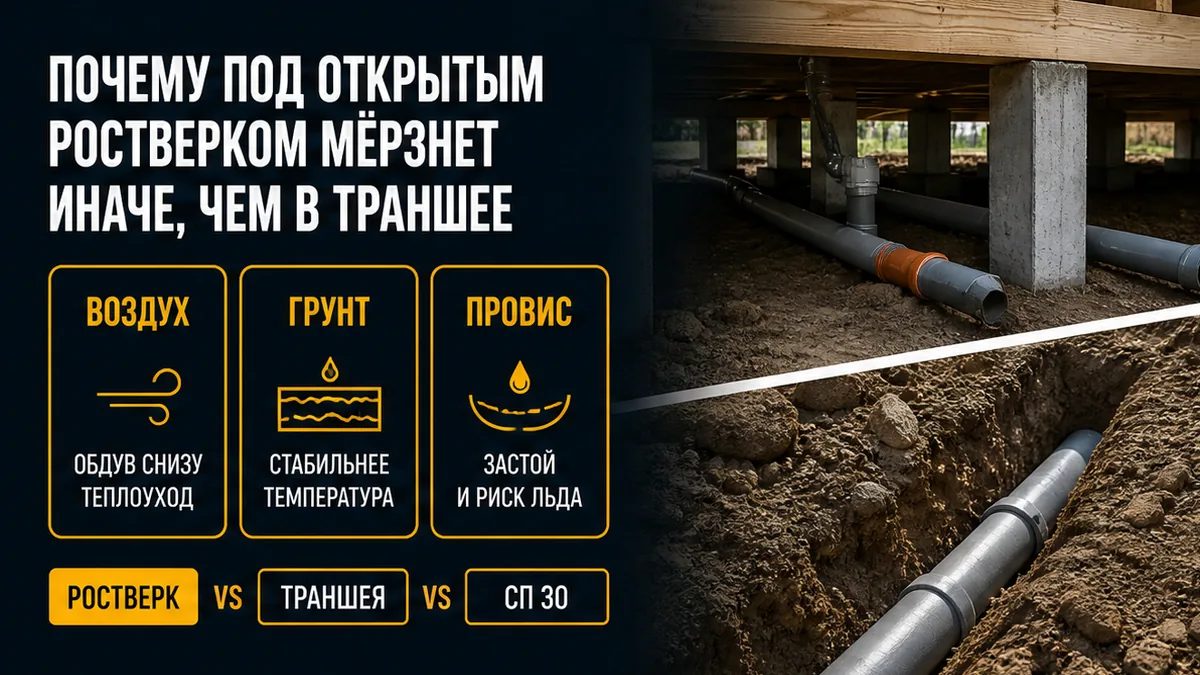

Почему под открытым ростверком мёрзнет иначе, чем в траншее

На практике в Орске: каркасник на 150×150, пол ещё открыт. Сантехник тянет 110 "почти ровно", чтобы "быстрее ушло". В октябре вешают вату, трубы уже под настилом. В январе −25: раковина булькает, выпуск под домом в наледи. Хозяин думает про "плохой септик" или про сваи. Чаще виноваты контруклон и голый воздух под домом.

Под лентой труба в грунте: земля держит тепло. Под сваями выпуск идёт через воздух. Проток уходит быстро; мёрзнет остаток в провисе и гидрозатворе. Сюрприз нормы: п. 19.1 даёт минимум ~0,9 см/м на 110, форумы твердят 2 см/м. Оба верны, если не путать минимум СП и практику самоочищения.

Результат блока: не оставляете голый метр трубы на морозе и не лечите январь "ещё одним слоем ваты вокруг трубы". Надёжность даёт уклон без лужи плюс короткая утеплённая дорога до грунта.

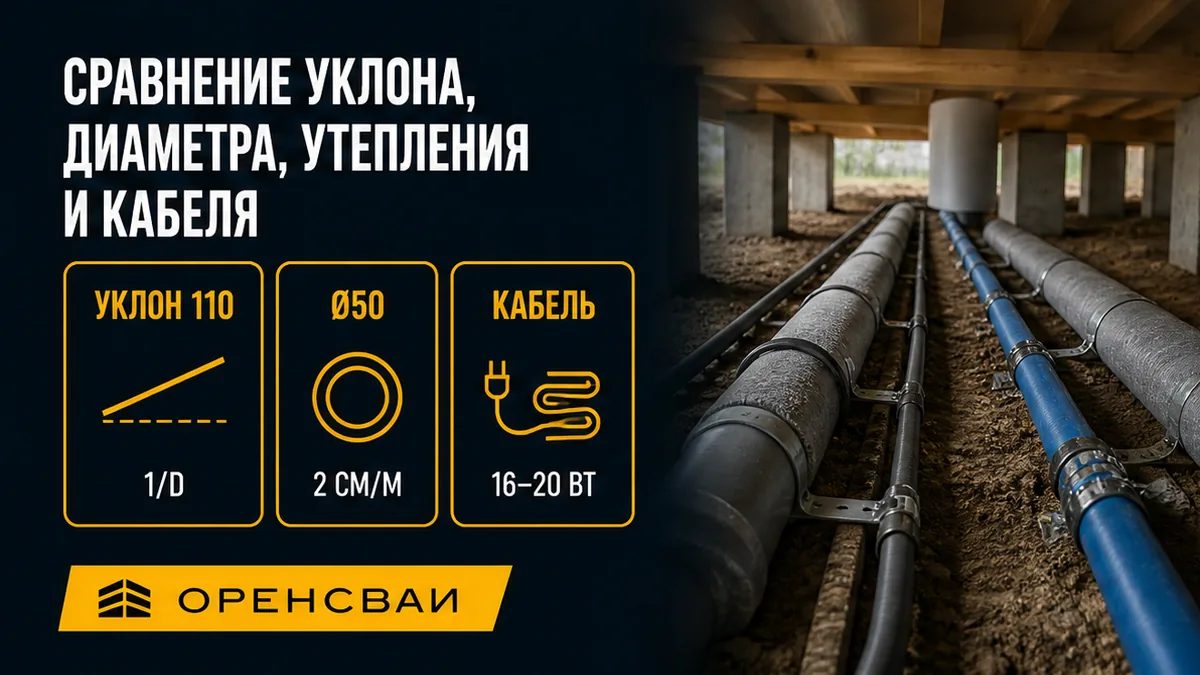

Сравнение уклона, диаметра, утепления и кабеля

Выберите четыре строки до зашивки: уклон, диаметр трассы, чем закрыть воздух, нужен ли кабель на воде. Слои ветрозащиты и пароизоляции пола – на странице пирога пола каркасника. Проход через балку ростверка – отдельный узел на странице гильз сквозь ростверк.

Например, СП 32.13330.2018 даёт минимумы наружки для 150 и 200 мм (0,008 и 0,007). Для домашней Ø110 отдельной строки нет: это выпуск и местная гидравлика. Обратите внимание: глубина по СП 32 п. 6.2.4 опирается на СП 131; при отсутствии данных – не менее 0,7 м до верха трубы, либо снижение с теплотехникой и гидрофобной изоляцией.

Типичная ошибка – путать "2 см/м" с единственной цитатой СП 32 для Ø110. Лучше держать пару: минимум 1/d из п. 19.1 и ориентир 2 см/м без провиса.

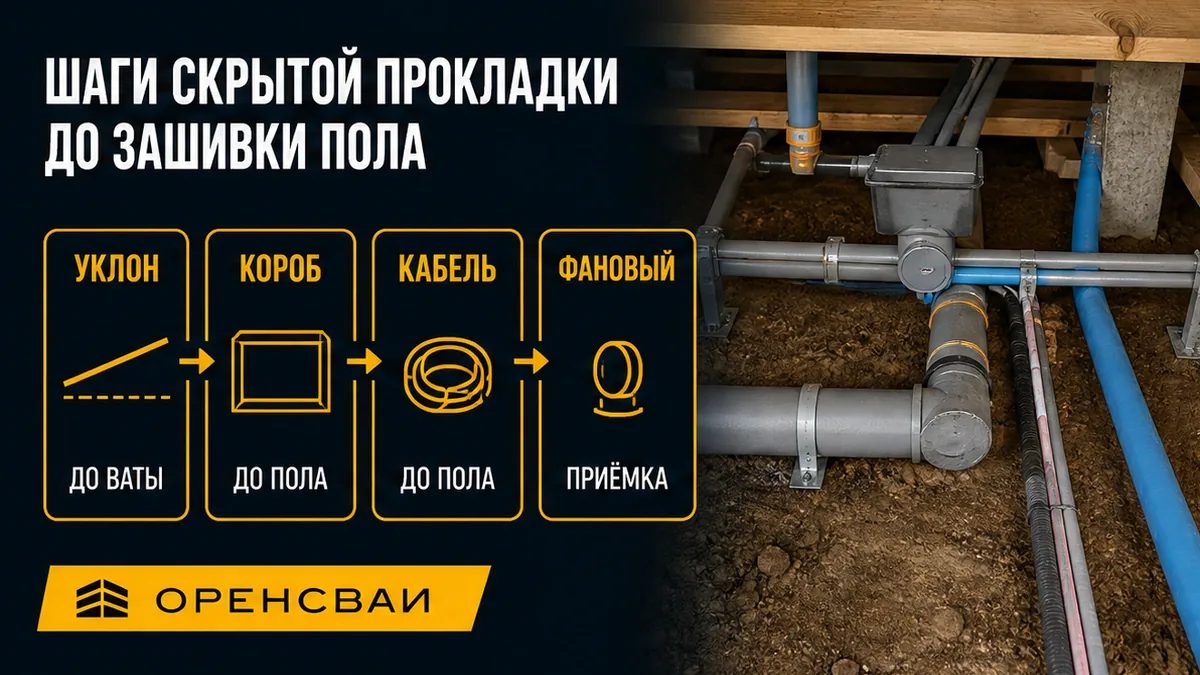

Шаги скрытой прокладки до зашивки пола

По списку закройте узел, пока лаги ещё открыты. Стоит сверить отметку лотка и точку выпуска между сваями до того, как бригада зашьёт настил. Проверьте, что траншея идёт между стволами, а не вплотную к свае.

1. На схеме отметьте стояк 110 у санузла, отводы 50 от раковин, точку выпуска между сваями, отметку лотка до септика или колодца, ввод ПНД воды и место фанового вывода через перекрытие или кровлю.
2. Соберите горизонталь с ровным уклоном: на Ø110 ориентир ~2 см/м (практика), не ниже логики 1/d п. 19.1; без горбов и луж. Смену направления – двумя поворотами 45°, а не одним коленом 90°.
3. Сделайте воздушный выпуск коротким: от тёплого пола до грунта одним утеплённым участком. Закрытоячеистая скорлупа или короб ЭППС до глубины защиты; доступ к ревизии не замуровывайте ватой.
4. Воду ведите с запасом по климату: низ трубы ориентир ниже 1,6–1,8 м или обоснованное утепление плюс саморегулирующийся кабель 16–20 Вт/м на воздушном подъёме под теплоизоляцией, линия с УЗО.
5. Выведите фановый стояк через перекрытие/кровлю до зашивки пола, чтобы сифоны не "хватали" воздух из щелей подполья.
6. Примите узел на открытом полу: уклон уровнем/шнуром, целостность короба, питание кабеля, отсутствие горизонтали "для красоты" под лагами. Только после этого – настил и утеплитель пола.

Годный узел: схема до ваты, ровный уклон, короткий короб, вода по df или с кабелем, фановый вывод наверх. Срыв: "проложим после ваты", голый воздух, траншея у сваи, 60–70 см как "норма воды", чугун "по привычке". Так вы сэкономите на аварийной разморозке под домом в январе. Долговечность трассы держит доступ к уклону и кабелю, пока пол ещё открыт.

Ошибка "проложить после ваты" и другие срывы

В реальном проекте бригада закрыла пол "чтобы не дуло", потом полезла с трассой в зазор. Уклон не проверить, кабель не подложить. Чинить контруклон под настилом – демонтаж зимой.

Три срыва, которые путают с "плохими сваями":

• Горизонталь под полом: застой → лёд в луже.
• Траншея вплотную к стволу: рыхлый грунт у опоры, риск подвижки трассы.
• Глубина стока 60–70 см "как у винта" без утепления: питьевую трубу так копировать нельзя.

Имеет смысл сегодня, пока сухое окно сентября 2026 ещё держится, закрыть выпуск и кабель, а не откладывать "на вату". Расчёт поля и выезд: +7 (905) 8988-209. На звонке: каркасник на ЖБ, санузел, септик или колодец, открыт ли пол. Геологию у монтажника свай не заказывают.

Материал проверен: Инженерно-строительный отдел компании "ОРЕНСВАИ" (Орск / Оренбург).
Достоверность данных: СП 30.13330.2020 п. 19.1 и разд. 18 (уклон нерасчётных участков 1/d, равномерность хода); СП 32.13330.2018 п. 5.5.1, 6.2.4; СП 131.13330 (промерзание Оренбуржья 1,6–1,8 м); 09.2026. Пересечение конструкций – отсылка к СП 30 п. 8.8 / 11.5 без трактата гильз. Без продажи изысканий и без прайса септика.

Частые вопросы

Какой уклон ставить на канализацию 110 под каркасником на сваях?

Берите ровный ход без провиса. Минимум по СП 30 п. 19.1 – логика 1/d (~0,9 см/м на 110). Рабочая практика самоочищения – около 2 см/м. Не гоните уклон круче 0,15 "чтобы быстрее".

Нужен ли греющий кабель на канализацию и на воду?

На воздушном подъёме воды – почти всегда: саморегулирующийся 16–20 Вт/м под утеплителем, питание с УЗО. На канализацию кабель – опция морозных зон; сначала короткий короб и уклон без лужи.

Можно ли закопать выпуск на 60–70 см и забыть?

Только как утеплённый участок стока, не как норму глубины питьевой трубы. Воду ориентируйте на df 1,6–1,8 м или на кабель с теплотехникой. Чужие цифры "под винт" на забивное ЖБ-поле не переносите один в один.

Когда делать фановый вывод и гильзы в ростверке?

Фановый вывод через перекрытие/кровлю – до зашивки пола. Если трасса режет балку ростверка, закладные гильзы ставят до бетона: это отдельный узел, не тема этой страницы.

Итог: трубы ломаются на воздухе под ростверком, а не "потому что сваи". Уклон по п. 19.1 плюс практика 2 см/м, короткий утеплённый выпуск, вода по климату или с кабелем, фановый вывод – до ваты. Расчёт поля за 15 минут: оренсваи.рф, +7 (905) 8988-209, г. Орск, ул. 2-ая Осиновская, 9.
