Монтаж винтовых свай зимой: лидерное бурение приямков в мерзлом слое

Лопасть шире трубчатого ствола упирается в твёрдую корку, и крутить её в лёд всухую нельзя: момент кручения ломает шов, пока шнек не открыл лёд. Шнек впереди лопасти снимает только сегодняшнюю корку на этой точке, затем ствол вкручивают с нажимом вниз. Конец уходит ниже дна лунки, лопасть - ниже сезонного промерзания. Ориентир региона 1,6-1,8 м описывает сезонное промерзание. Толщину сегодняшней корки меряют на точке.

Главное за 2 минуты: Шнек открывает только сегодняшнюю мёрзлую корку. Шахту на всю сваю им не делают. Дальше ствол вкручивают с нажимом вниз: конец ниже дна лунки, лопасть ниже сезонного промерзания. 1,6-1,8 м — ориентир региона. Толщину льда меряют на точке. Широкую лунку и удар по оголовку за монтаж винта не принимают. Чужую цену в смету не ставят.

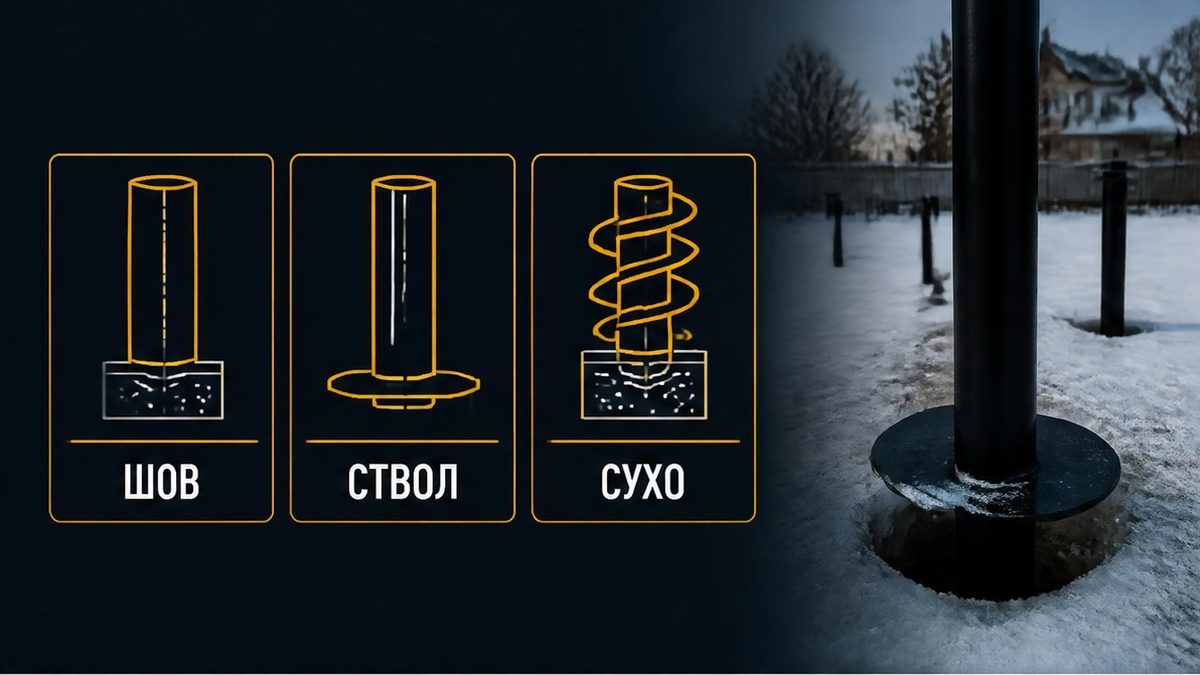

Почему лопасть ломает шов в мёрзлой корке

Человек стоит у колышка, земля сверху каменная, и бригада говорит "сейчас закрутим". На практике надо увидеть шнек уже лопасти. Типичная ошибка: гидровращатель ставят на мёрзлую землю и крутят лопасть сразу в корку. Часто ломается шов ещё до проектной глубины.

СП 24.13330.2021 в п. 6.1 д) описывает винтовую сваю так: лопасть и трубчатый ствол заметно меньшего сечения, погружение завинчиванием вместе с вдавливанием, с лидерной скважиной или без неё. Скважина допускается, но не обязательна. Ствол в готовую дырку не бросают: его вкручивают с нажимом вниз.

Если скважину всё же делают, п. 7.2.16 берёт коэффициенты из пункта 2 таблицы 7.4. Пункт написан для забивки и вдавливания: конец не менее чем на 1 м ниже забоя. Скважина в размер сечения режет коэффициент по боку до 0,5. Широкая лунка оставляет лопасти без стенки, за которую они цепляются.

Например, узкий шнек открывает корку и оставляет стенку, в которую лопасть врезается при нажиме вниз. ГОСТ Р 59106-2020 называет ту же пару: завинчивание вместе с вдавливанием. Наконечник с профилем под мёрзлый грунт - вопрос к изделию, Шнек он не закрывает. Бить по оголовку этой опцией нельзя.

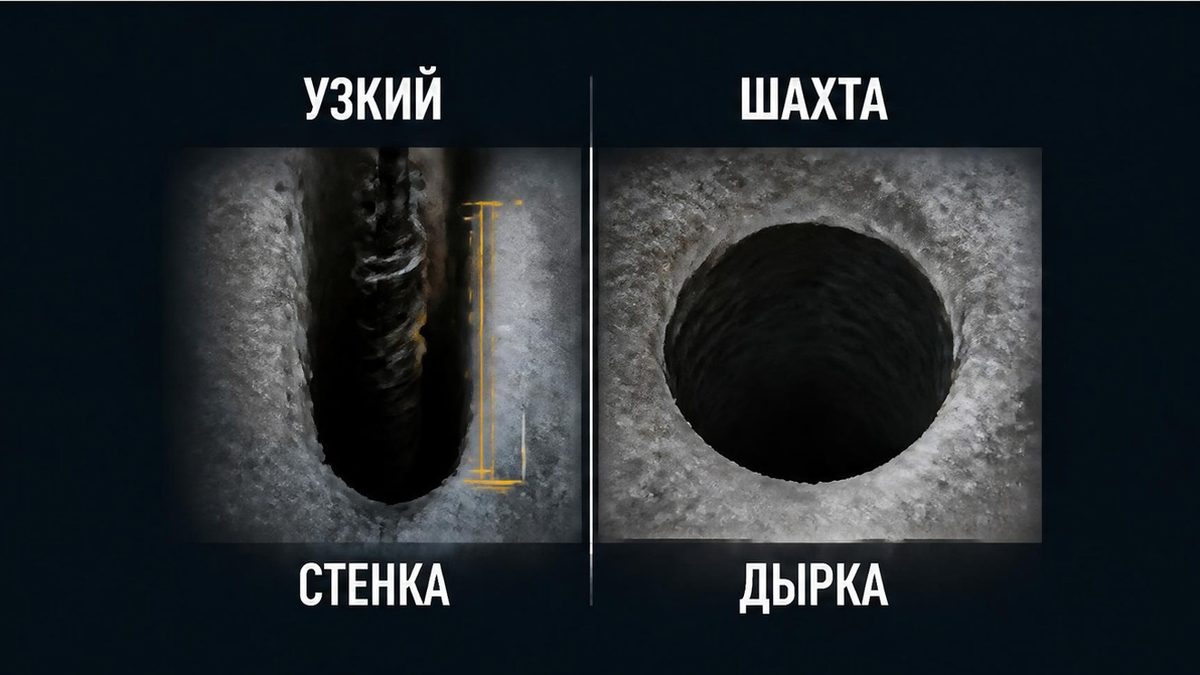

Сравнение узкого шнека и широкой шахты

В строке сказано, что сломается, если её закрыли словами "уже пробурили".

Удар молота по забивной в промёрзшем грунте - другая работа: забивка свай в промерзший грунт. Выбор винта или забивной под дом разобран отдельно: забивные ЖБ сваи или винтовые. Заезд машины разобран отдельно: забивка мини-копром.

Человек без стройки путает приямок под корку и лидер под удар. Приямок здесь - короткая лунка в сегодняшнем льду. Риск деформации лопасти остаётся, если после лунки бьют по оголовку.

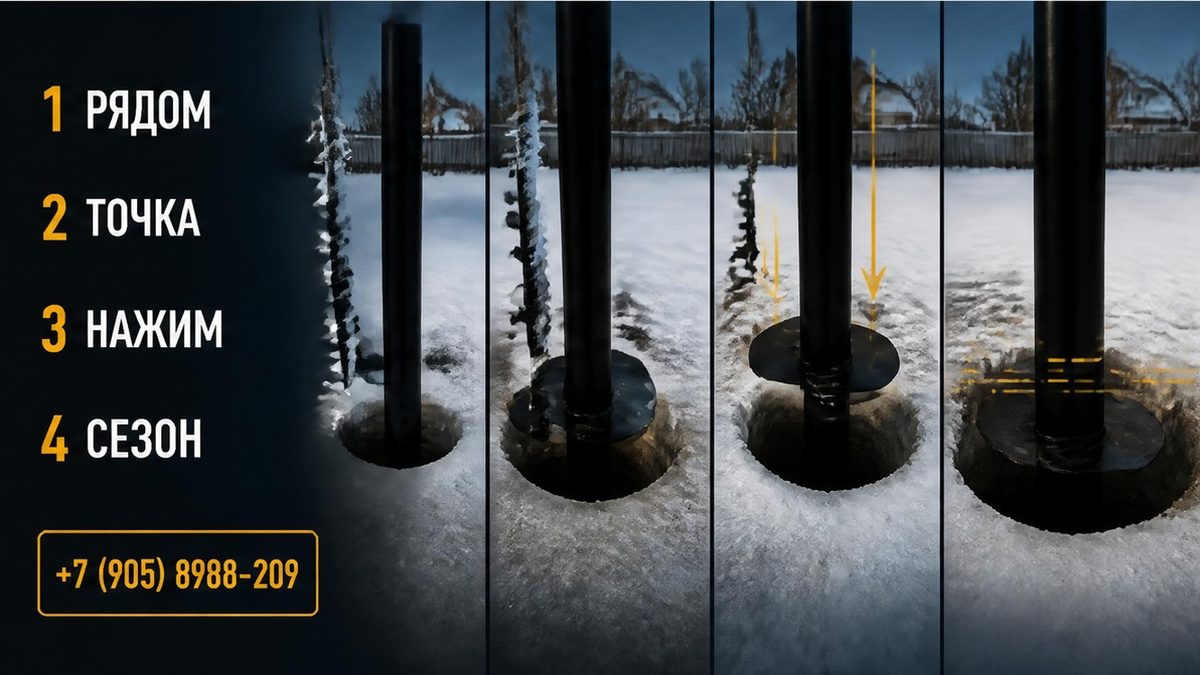

Шаги зимнего винта: корка, нажим, лопасть

До запуска вращения список читают вслух. Сможете сверить его у колышка без диплома. Выберите отказ, если шнека нет или он шире лопасти.

1. Показать шнек рядом с лопастью. Если шнек шире, лунка забирает грунт, за который лопасть должна цепляться. Такую шахту не начинают. Проверьте это до вращения.
2. Назвать корку этой точки сегодня. Спросите, до куда шнек идёт легко и где камень кончился. Цифру без замера не подставляют. Ориентир 1,6-1,8 м для толщины сегодняшней корки не берут.
3. Остановить шнек, когда корка открыта. Не стоит сверлить "на всю длину сваи", чтобы потом уронить ствол. После лунки ствол всё равно вкручивают с нажимом вниз.
4. Вкрутить ствол с нажимом вниз. Конец должен уйти ниже дна лунки. Условие, на которое ссылается п. 7.2.16, - не меньше 1 м ниже забоя. "Встала на дне дырки" - не монтаж.
5. Проверить лопасть относительно сезона. Она ниже сезонного промерзания. Отдельно минимум 5 диаметров лопасти в глине и 6 в песке. Для лопасти 300 мм пять диаметров - 1,5 м, и этого мало, если сезонный слой глубже.
6. Не подменять шнек профилем наконечника и не бить по оголовку. Профиль под мёрзлый грунт из ГОСТ Р 59106 - опция изделия. Удар - не зимний винт. На мёрзлой корке имеет смысл спросить про крепкий шов лопасти, не про каталог диаметров.

Получите порядок: корка названа замером точки, шнек уже лопасти, ствол ниже лунки, лопасть ниже сезонного слоя. Результат - смену не закрывают фразой "сейчас закрутим". Прочность шва начинается с открытого льда. Надёжность глубины - две цифры, не одна. Вы сэкономите повторный выезд, если широкую шахту остановите до запуска.

Расчёт поля за 15 минут и выезд инженера: оренсваи.рф, +7 (905) 8988-209, г. Орск, ул. 2-ая Осиновская, 9. Геологию как услугу не продаём. Пробное завинчивание не обещаем. Заводской продукт - забивные ЖБ 150×150 и 200×200 мм, длина 2-5 м.

Две глубины на одной точке

В реальном проекте бригада называет одну цифру на всё. Это разные величины. Первая - толщина корки, которую шнек прошёл сегодня. Вторая - глубина лопасти ниже сезонного промерзания. Ориентир региона 1,6-1,8 м, у песков до 1,9-2,0 м. Корку сегодня этим ориентиром не измеряют. Страницу, где толщина мёрзлого слоя названа глубиной промерзания, копировать не стоит.

Стоит держать обе цифры вслух. Важно не бурить лидер "на 1,6 м, потому что так в карточке". Лучше короткая лунка по фактическому камню и дальше вкручивание. Обратите внимание: 1,5 м по пяти диаметрам лопасти 300 мм может остаться в слое, который зимой пучит, если сезонный ориентир глубже. Пучение здесь - про лопасть в сезонном слое, не про фразу "винт любой длины не пучит".

Проблема широкой шахты другая: ствол стоит как столб в дырке, и лопасть не режет стенку. Деформация шва - отказ, когда крутят в лёд всухую. Чужую цену и сантиметры корки с чужой страницы в смету не ставят.

Материал проверен: Инженерно-строительный отдел компании «ОРЕНСВАИ», Орск / Оренбург.
Откуда цифры: СП 24.13330.2021, п. 6.1 д) и п. 7.2.16 с таблицей 7.4 п. 2: конец не меньше 1 м ниже забоя, скважина в размер сечения режет боковой коэффициент до 0,5. Примечание 2: 5d в глине и 6d в песке, для лопасти 300 мм это 1,5 м. ГОСТ Р 59106-2020: профиль под мёрзлый грунт - опция изделия. Ориентир 1,6-1,8 м, пески до 1,9-2,0 м. Толщину корки меряют на точке.

Частые вопросы

Шнек должен пройти всю длину сваи?

Нет. Он открывает только сегодняшнюю корку, до места, где грунт перестаёт быть каменным. Шахту на всю сваю не сверлят. Дальше ствол вкручивают с нажимом вниз.

Что сказать, если лопасть уже крутят в каменную землю?

Остановить смену и попросить шнек уже лопасти. Кручение в лёд всухую ломает шов. Фраза "сейчас закрутим" без шнека монтаж не закрывает. Сантиметры корки берут замером на точке.

Можно ли бурить лунку на 1,6-1,8 м, раз так написан регион?

Нет. 1,6-1,8 м, а у песков до 1,9-2,0 м, - ориентир сезонного промерзания, не толщина корки сегодня. Корку меряют шнеком на точке. Лопасть после лунки всё равно уходит ниже сезонного слоя.

Ствол встал на дне лунки. Винт уже стоит?

Нет. Конец уходит ниже дна лунки, по условию таблицы 7.4, не меньше чем на 1 м. "Достали до дна дырки" - не монтаж. Сваю не бьют.

Широкая шахта и удар по оголовку - это тот же зимний винт?

Нет. Шнек уже лопасти, после лунки ствол вкручивают. Удар по забивной, выбор винта и заезд машины - другие темы, по одной ссылке выше. Чужую цену в эту смету не ставят.

Четыре ответа у колышка: шнек уже лопасти, корка только сегодняшняя, конец ниже дна лунки, лопасть ниже сезонного промерзания. Порядок зимнего винта: расчёт за 15 минут, +7 (905) 8988-209, оренсваи.рф, г. Орск, ул. 2-ая Осиновская, 9.
