Свайный фундамент под автовесы для грузового транспорта (60-80 тонн)

Миллиметр перекоса на автовесах часто списывают на длину платформы: глаз на 12 или 18 метрах его не ловит. На схеме фундамента разность высот закладных под тензодатчики ограничена 1 мм. Если этот миллиметр отдать фразе "на глаз ровно", машина давит не на все датчики одинаково, цифра на табло спорит с накладной, а поверка может не пройти. Переделка после датчиков дороже.

Главное за 2 минуты: Платформа стоит на тензодатчиках, им нужна одна горизонталь. Разность высот закладных не больше 1 мм. Уклон заезда в 1 % описывает дорогу, допуск закладных считают отдельно. Строку 12 м и 60 т не склеивают с 18 м и 80 т и с карточкой "длина до 24 м". Сваи ставят в точки закладных, не сеткой как под гараж. Тумбы связывают лентой или рамой. Щебень на 1-2 года держит временную площадку. Основание постоянных весов собирают отдельно.

Весовая меряет массу датчиками. Шарнир секций берёт только малую просадку. Серьёзный уход опоры даёт неравномерную нагрузку и риск уйти от нормы.

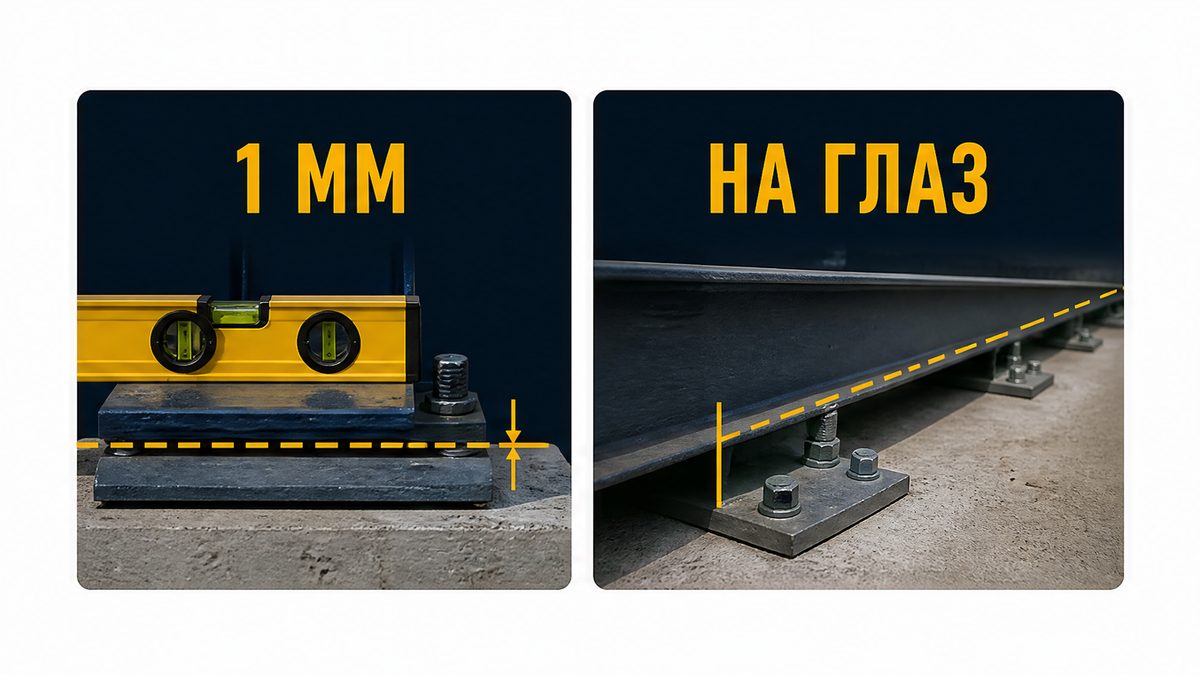

Почему миллиметр закладных ломает цифру на табло

Заказчик смотрит на длинную платформу и думает, что глаз миллиметр не поймает. Копёр уходит в работу без чертежа узлов датчиков. Потом одна опора садится, и цифра спорит с накладной. Типичная ошибка - фраза "миллиметр никто не увидит".

На практике допуск сверяют со страницей схемы до установки датчиков. Например, бригада называет прибор вслух: нивелир, не взгляд вдоль борта. Проверьте, что на плане стоят узлы и отметка горизонта. Имеет смысл остановить забивку, пока отметки нет.

Рядом другая цифра. Для весов в движении страница площадки передаёт ГОСТ 33242-2015 так: продольного наклона заезда нет, поперечный не более 1 %. Перекос на одну ось портит результат ещё до спора о сваях. Подъезды держат в одной плоскости с грузоприёмным устройством. Процент дороги и миллиметр закладных - разные проверки. Стоит спросить обе, не склеивая их в "и так ровно".

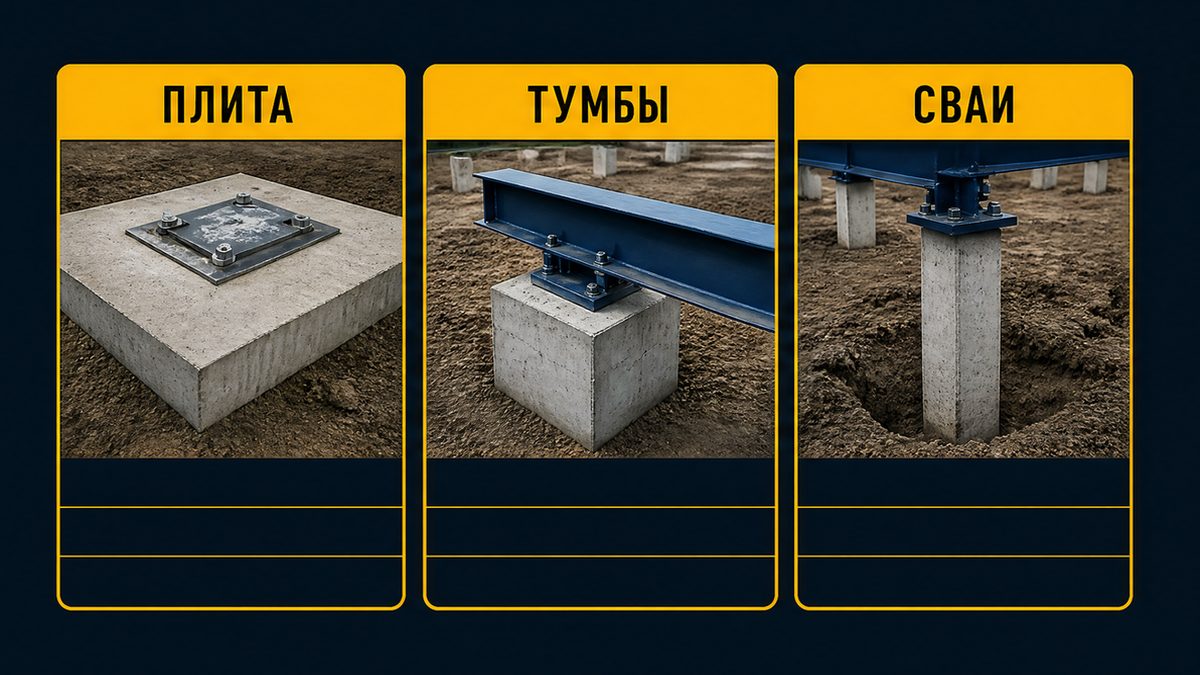

Сравнение плиты, тумб и свай под узлы датчиков

Таблица - вопрос бригаде. В строке сказано, что сломается, если опора стоит мимо чертежа весов.

Монолит держит слабый неоднородный грунт. Тумбы без плиты - только на стабильном грунте без пучения. Эстакаду связывают лентой или рамой и крепят пандус к крайним тумбам, иначе наезд сдвигает его к платформе.

Сваи ставят в местах закладных под узлы тензодатчиков, не сеткой "под бокс". Если путаете пролёт гаража с узлом датчика, одна отсылка: фундамент под гараж. Яма мойки и стойка подъёмника - другая задача: фундамент под автомойку. Здесь ломается горизонталь грузовой платформы.

Сечение 150×150 или 200×200 мм и длину 2-5 м берут из линейки ОРЕНСВАИ. Запас до 30 т на сваю - свойство изделия. Несущая равна боку плюс пяте и разная в глине и в песке. Её не подменяют надписью "80 тонн" и не получают делением предела весов на число свай. Геологию у бригады не покупают. Работы ведут по СП 24.13330, изделия - по ГОСТ 19804.

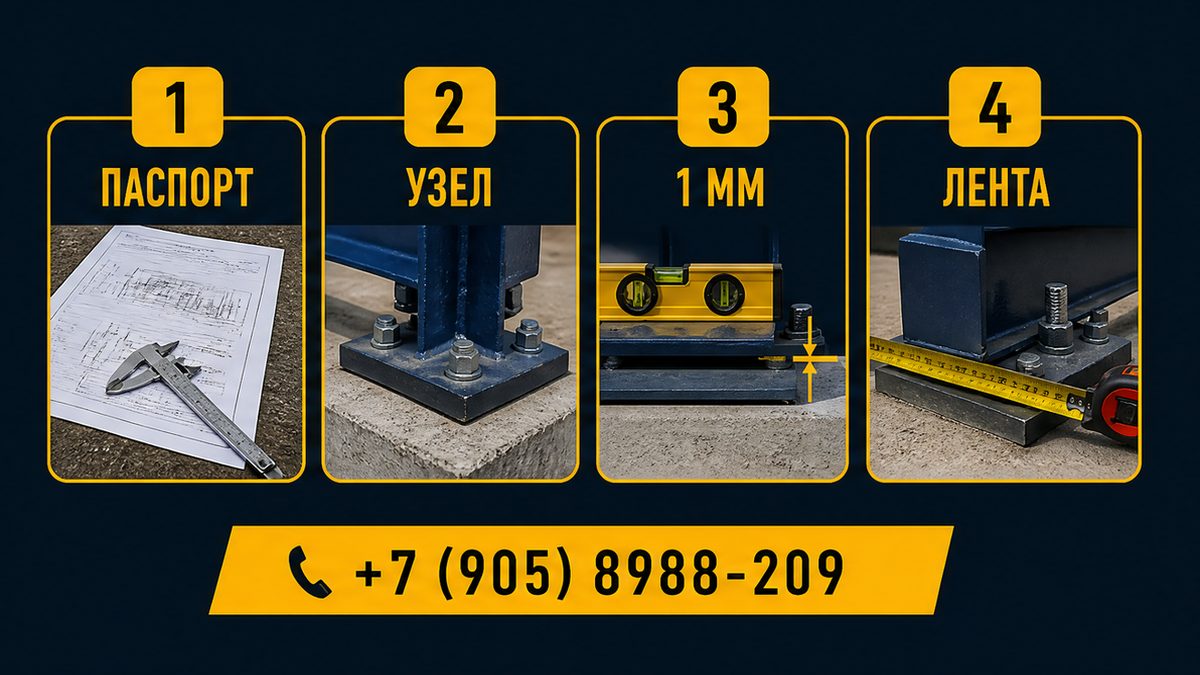

Шаги до забивки под платформу 60 и 80 тонн

До копра на листе лежат паспорт и точки датчиков. Сможете сверить это без диплома. Выберите опору после длины платформы и предела взвешивания.

1. Взять паспорт. Приямок: ширина 3000-3400 мм, 12 000 мм - до 60 т, 18 000 мм - до 80 т. Плита до 24 000 мм и до 120 т, карточка "до 24 м и датчики до 10" - другие строки. Нет длины - забивку не начинать.
2. Отметить каждый узел датчика. Свая и закладная стоят под узлом. Срыв: ровная сетка, датчик в пролёте.
3. Спросить допуск высот. Ориентир схемы - не больше 1 мм, замер до датчиков. Срыв: "миллиметр не важен".
4. Спросить связь тумб. Лента или рама держат одну горизонталь. Отдельная тумба на пучинистом грунте как раз уводит нагрузку на часть датчиков.
5. Отделить заезд. Нулевой продольный наклон и поперечный не больше 1 % - это дорога. Миллиметр закладных и процент заезда считают разными допусками.
6. Отказаться от насыпи и щебня под постоянные весы. Сезон 1-2 года страница расчёта отделяет от промышленной площадки. Дорожные плиты под облегчённые весы - контроль геометрии на сезон, не стационар.
7. Спросить пяту и промерзание. Приямок "как правило" 800-1600 мм не значит, что 800 мм хватает в Орске: ориентир 1,6-1,8 м. ВАТ-60-18 и ВАТ-80-20: обслуживание 1300 мм, котлован около 1,9-2 м, днище и торцы от 300 мм, боковые стены платформу не несут. Бетон не ниже М300, арматура А500 от 10 мм, дренаж от 2 промилле, монтаж после 70 % и не раньше 14 суток.

Получите узлы, допуск 1 мм и чем меряют высоты. Результат: кружки свай совпали с датчиками, тумбы связаны, насыпи под постоянные весы нет. Прочность здесь - жёсткость опоры. Надёжность цифры начинается с этой плоскости. Вы сэкономите на переделке после датчиков, если горизонталь спросят до забивки.

Бесплатный расчёт поля за 15 минут и выезд инженера: оренсваи.рф, +7 (905) 8988-209, г. Орск, ул. 2-ая Осиновская, 9. Заводские забивные ЖБ сваи и мини-копёр. Завинчивание и изыскания не обещаем.

Ошибки, из-за которых весы врут по осям

Часто ломается приёмка на свежей насыпи или на щебне "до сезона". Вторая ошибка - тумбы без ленты. Третья - делить 80 т на число свай. В реальном проекте смотрят, есть ли на плане узлы. Нет узлов - поле уже не про весы.

Риск деформации виден после первой просадки: шарнир её не вытягивает. На пучении отдельная тумба живёт сама. Не стоит подписывать "зальём плиту на отсыпку, сваи не нужны" под стационарные 60 или 80 т. Переплата начинается, когда датчики уже стоят.

Материал проверен: Инженерно-строительный отдел компании «ОРЕНСВАИ» (инженеры-строители по свайным фундаментам, Орск / Оренбург). Откуда цифры: схема ГК Промсервис (закладные не больше 1 мм), её расчёт (лента или рама, сваи в точках, щебень 1-2 года, ВАТ-60-18 и ВАТ-80-20), страница НАИС (датчики, шарнир, наклон 0 и не более 1 % по ГОСТ 33242-2015 как на странице), Промвес (12 м / 60 т и 18 м / 80 т отдельно от 24 м). Несущая - бок плюс пята, README Pile-Response-Analysis. Изделия 150×150 и 200×200, 2-5 м, СП 24.13330, ГОСТ 19804. Запас 30 т не равен грунту. Промерзание 1,6-1,8 м. Цену берут из договора.


Частые вопросы

Почему 1 мм на закладных - не то же самое, что 1 % уклона заезда?

Миллиметр - разность высот закладных под датчики. Один процент - поперечный наклон дороги для весов в движении, продольный там нулевой. Путаница принимает кривой заезд за ровные датчики.

Куда ставить сваю, если узлы датчиков уже на чертеже?

В точку закладной под узел, не в пролёт и не сеткой "как под гараж". Сечение 150×150 или 200×200 спрашивают по грунту, не делением 80 т на число свай.

Можно ли оставить тумбы без ленты и без рамы?

Без общей связи тумбы допускают только на стабильном грунте без пучения. На эстакаде их связывают лентой или рамой, пандус крепят к крайним тумбам. Иначе одна опора садится.

Чем строка 12 м и 60 т отличается от 18 м и 80 т?

В карточке приямка это разные строки при ширине 3000-3400 мм. Длина до 24 м и плита до 120 т - соседние карточки. Их не складывают в одну модель перед забивкой.

Почему запас сваи до 30 т не отвечает на предел весов 80 т?

30 т - запас изделия, не несущая грунта. Она складывается из бока и пяты и зависит от глины или песка. 60 или 80 т - паспорт платформы. Длину 2-5 м задаёт грунт и пята ниже местного промерзания.
