Свайный фундамент под цех и производственное здание: проектирование сетки свай
Станок в цехе бьёт в пол не так, как стена. Стена давит спокойно по своей линии, а включённый станок толкает одно пятно под рамой: удар и дрожь уходят вниз, в это место. В кладку удар не уходит.
Если поле посчитали как под коробку здания, на листе остаются стены и крыша. Станок в эту сетку не попал. Стены стоят, а пол под станком уходит.
Главное за 2 минуты: Станок сидит в СП 26, не в поле стен. Кран-балка едет по рельсу на ветвях колонн или на подвеске: ГОСТ 35253-2025 с 1 января 2026 года. Шага свай в метрах в открытом фрагменте нет. "6 м" в пункте 3.6 - номер про монорельс, не расстояние. Сечение спрашивайте 150×150 или 200×200, не 300, 350 или 400 мм из таблицы 1 ГОСТ 19804-2021. Запас "до 30 т на сваю" грунт под колонной не считает.

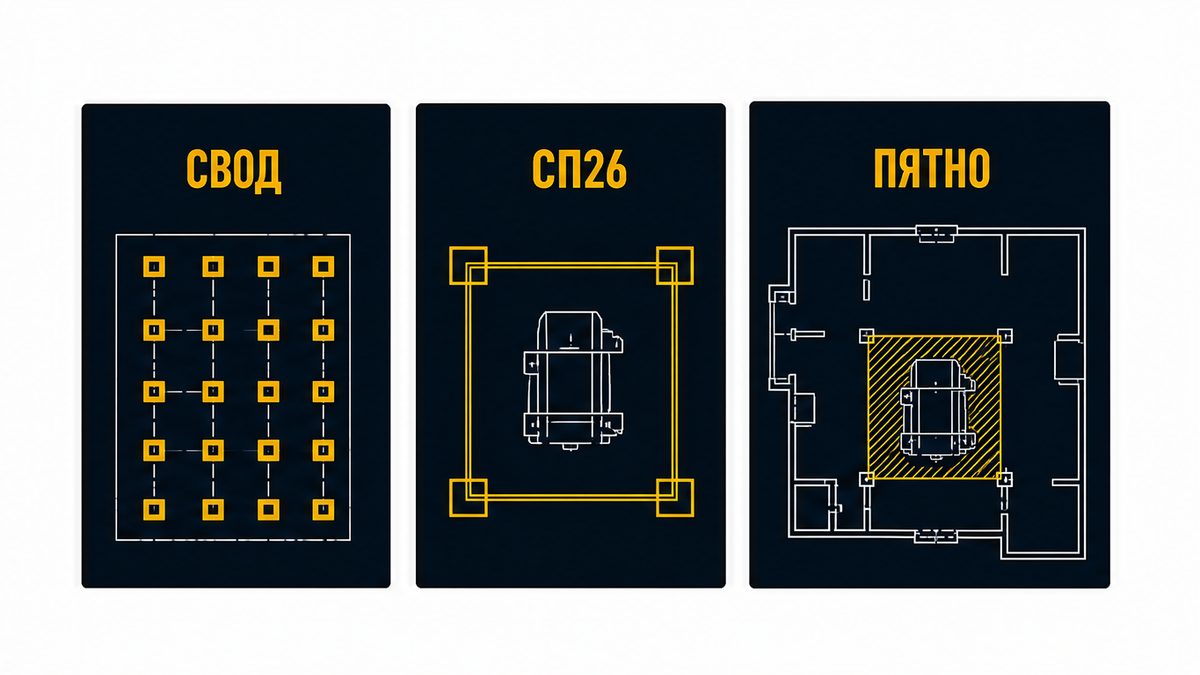

Почему фундамент станка считают отдельно от свода по сваям
СП 26.13330.2012 введён 1 января 2013 года, есть изменение N 1. Пункт 1.1 ставит металлорежущие станки в один перечень с молотами, прессами и прокатом. Если в паспорте есть вращающиеся части или удар, разговор идёт по этой норме. Сетка стен этот станок не описывает. Отметьте пятно станка на схеме до забивки. Не стоит сажать его в ту же сетку, что стены пустого ангара той же длины.
СП 24.13330.2021 введён с 15 января 2022 года и не покрывает свайные фундаменты машин с динамическими нагрузками. Поле здания и фундамент станка - разные задания. Изменение N 2 введено 29 августа 2026 года. В открытом фрагменте там осадка свай длиной до 14 м. Длину линейки 2-5 м в эту фразу не подменяйте: длину задаёт грунт по СП 22.13330.2016. Геологию у бригады не заказывают. Цех - здание класса Ф5.1 по СП 56.13330.2021, шага колонн в открытом фрагменте нет. Пустой шаг колонн цех складом не делает.
ОРЕНСВАИ забивает сваи под цех. Поле считают по точкам оборудования, не по пустой коробке.
Сравнение кран-балки 5-10 т и ровной сетки ангара
Таблица - развилка вопроса бригаде, не расчёт свай. Где метров в открытом фрагменте нет, клетка так и подписана.
| Линия на площадке | Что уже сказано с адресом | Чего в открытом фрагменте нет |
|---|---|---|
| Станок | СП 26, п. 1.1: металлорежущие станки. СП 24 их не покрывает | Шага в метрах и сечения под станок |
| Кран около 5 т | Группа до 5 т. Выше 5 т возможны два механизма подъёма | Шага колонн и шага свай |
| Кран 10 т | Группа от 5 до 50 т. 10 т внутри неё, не свыше 50 т | Тоннажа 10 т в открытом ГОСТ 34589-2019 |
| Опора пути | Рельс на ветвях колонн, консолях или на подвеске к балкам | Числа шага. "6 м" - кусок номера пункта 3.6, не метры |
| Сечение сваи | Линейка работ 150×150 и 200×200 мм, длина 2-5 м | Таблица 1 типа С: 300, 350, 400 мм. Строк 150 и 200 нет |
Два пятна одинаковый шаг не закрывает. Проверьте паспорт: 5 т - верх первой группы, 10 т - вторая, от 5 до 50 т. Сваи спрашивают под ветви колонн или под подвеску, смотря как путь сидит по ГОСТ 35253-2025 (введён 1 января 2026 года, поправка в ИУС N 1, 2026).
СП 20.13330.2016 называет нагрузки от мостовых и подвесных кранов и отсылает расчёт к пунктам 9.19 и 9.20. Коэффициентов в открытом куске нет, цифру "тонн на сваю от крана" из того куска брать нельзя. В открытом ГОСТ 34589-2019 тонн 5 и 10 нет, их берёт паспорт. Пролёты 9,5-33,5 м и краны 80/20-320/32 т в этот цех не копируйте. Подвесной кран на отдельном участке цеха шаг свай сам не задаёт.
Пустой ангар той же длины не несёт вибрацию станка и не несёт рельс. Если каркас считали как ангар, одна отсылка без лекции про ветер: фундамент под ангар. Зернохранилище считают по другому своду, массу зерна и силос здесь не разбираем: свайный фундамент под зернохранилище.

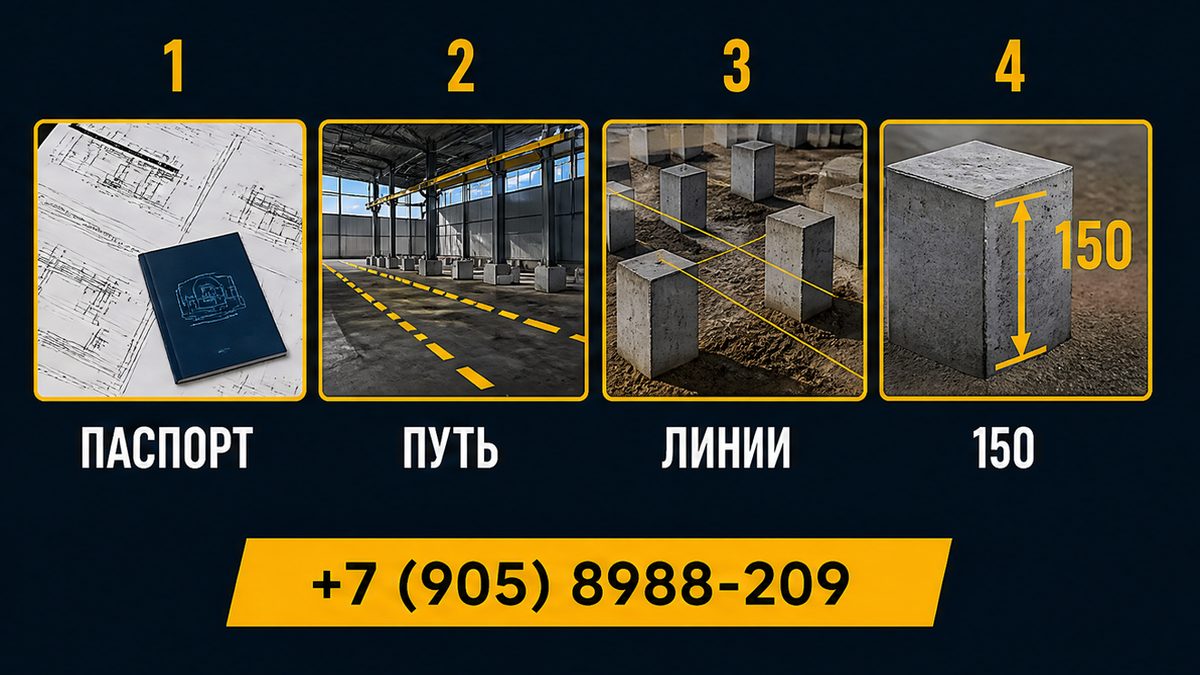

Шаги до монтажа станка и кран-балки
Порядок на листе: паспорт станка → паспорт кран-балки → схема двух линий → сечение из линейки → длина по грунту. Имеет смысл остановить забивку, если оба пятна попали в одну сетку стен.
- Взять паспорт станка. Масса и динамика: вращение или удар. Тогда разговор по СП 26, не по сетке ангара.
- Взять паспорт кран-балки. Записать 5 или 10 т: путь опорный на ветвях колонн или подвесной.
- Развести схему. Сваи под станком и сваи под опорами пути. Одна сетка на всё здание их не закрывает.
- Спросить сечение. 150×150 или 200×200 отдельно по линиям. Строку 300 мм из таблицы ГОСТ не подставлять.
- Спросить длину. Диапазон 2-5 м по грунту. Изыскания у этой бригады не заказывать.
- Цену берут из договора. Пока линии не разведены, смета пустой коробки оборудование не описывает.
Шаг в метрах берите из паспорта крана и схемы колонн. "6 метров" без паспорта сверьте с пунктом 3.6: это номер про монорельс, не расстояние на листе.
Что спросить у бригады про сечение 150 или 200
У ГОСТ 19804-2021 на карточке две даты введения: 1 сентября 2022 года в тексте и 9 января 2022 года на обложке. Обе со страниц, одну дату молча выбирать нельзя. Таблица 1 для типа С начинается с 300, 350 и 400 мм, строк 150 и 200 нет. Иные размеры идут по отдельной документации, поэтому "150×150 прямо из таблицы ГОСТ под станок" не подписывайте.
Проверьте, какое сечение стоит под станком и какое под колоннами пути. Запас "до 30 т на сваю" - запас изделия, не несущая на грунте. Фраза просадку не лечит.
Результат на листе: два пятна и две записи сечения. Вы сэкономите на переделке, если спросите это до копра. Надёжность линии крана стенам пустой коробки не равна. Прочность ствола по паспорту изделия описывает изделие. Грунт участка считают отдельно.
Почему первая смена с грузом на крюке показывает просадку
На практике типичная ошибка — считать цех ангаром. Риск: первая смена с грузом на крюке показывает просадку, которой в пустой коробке не было. Проблема в том, что под ветвями колонн нет своей линии, а под станком нет своего куста.
Поле часто просят "как под ангар той же длины". Когда завозят станок и вешают кран-балку, опор под оборудование нет. Смотрите свой лист, без ветра ангара и без массы зерна.
Позвоните и пришлите схему станков. +7 (905) 8988-209, г. Орск, ул. 2-ая Осиновская, 9, оренсваи.рф.
Материал проверен: Инженерно-строительный отдел компании "ОРЕНСВАИ" (сваи 150×150 и 200×200, длина 2-5 м).
Нормативная база: СП 26.13330.2012, СП 24.13330.2021 (изменение N 2 от 29 августа 2026 года), СП 20.13330.2016, СП 22.13330.2016, СП 56.13330.2021, ГОСТ 35253-2025, ГОСТ 19804-2021, ГОСТ 34589-2019.
Частые вопросы
Почему станок нельзя посадить в ту же сетку, что стены цеха?
СП 26 относит станок к машинам с динамическими нагрузками, СП 24 такие свайные фундаменты не покрывает. Отметьте пятно отдельно и не принимайте поле, где оно совпало со стенами пустого ангара.
Откуда брать шаг свай под кран-балку, если в стандарте пути метров нет?
Из паспорта крана и схемы колонн. В открытом фрагменте ГОСТ 35253-2025 шага в метрах нет. Не стоит записывать "6 м" с карточки: это номер пункта 3.6 про монорельс. Спросите, путь опорный на ветвях колонн или подвесной.
5 т и 10 т - это одна группа крана?
Нет. До 5 т - первая группа. 10 т внутри второй, от 5 до 50 т, не в третьей (свыше 50 т). Выше 5 т у крана могут быть два механизма подъёма. Тоннаж сверьте с паспортом: в открытом ГОСТ 34589-2019 этих тонн нет.
Можно ли взять сторону 300 мм из таблицы ГОСТ вместо 150 или 200?
Не стоит подменять линейку работ строкой таблицы 1 ГОСТ 19804-2021: там 300, 350 и 400 мм, строк 150 и 200 нет. Спросите 150×150 или 200×200 отдельно под станок и под колонны пути.
Что сломается, если поле посчитали как пустой ангар?
Станок вибрирует на редких сваях, кран садится на колонну без своей линии. Первая смена с грузом на крюке показывает просадку, которой в пустой коробке не было. Запас "до 30 т на сваю" просадку оставляет: это запас изделия. Расчёт грунта под колонной лежит отдельно.
