Свайный фундамент под зернохранилище и элеватор в Оренбургской области
С улицы пустой ангар и ангар с зерном выглядят одной коробкой: те же стены, та же крыша. Тяжесть внутри разная. Пока зерна нет, пол держит каркас. Когда зерно засыпают, на пол ложится насыпь, и этой массы в пустой коробке не было.
Фундамент под зернохранилище считают по насыпи, не по пустой коробке. На листе должны быть культура и высота слоя. Если их нет, поле собирают как под сарай, а первая засыпка оказывается тяжелее той схемы.
Главное за 2 минуты: Фундамент под зернохранилище считают по массе зерна, не по пустой коробке. Пшеница около 770 кг/м³ слоем 2 м даёт примерно 1,5 т/м² пола. Подсолнечник той же высоты давит слабее, около 0,8 т/м². На складе 150×150 обсуждают, когда пятно лёгкое и расчёт это подтвердил; 200×200 - при высоком слое или тяжёлой культуре. Под кольцо силоса начинают с 200×200 и схемы круга. Длину 2-5 м задаёт грунт. Результат: культура, высота, тонны и вопрос по сечению.

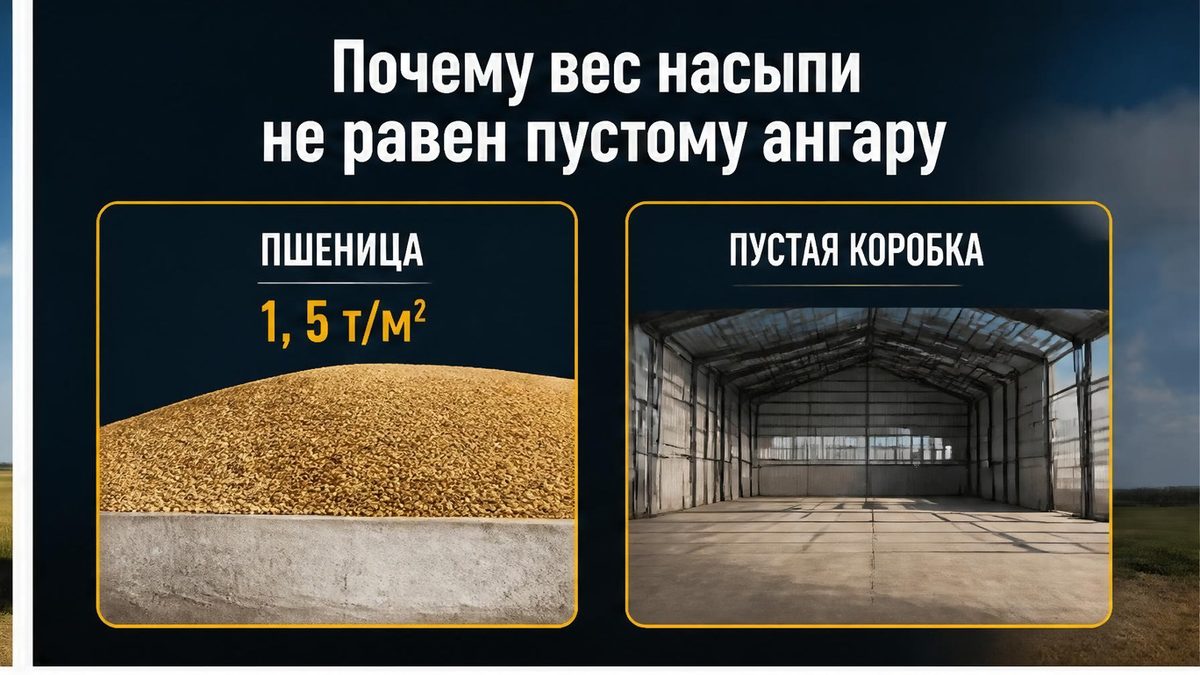

Почему вес насыпи не равен пустому ангару
СП 108.13330.2012 описывает здания хранения и переработки зерна, включая силосные корпуса элеватора: фундамент считают по массе насыпи. Пустая коробка эту массу не несёт. Свод не кладёт в смету плотность "любого зерна". ГОСТ 10840 задаёт замер натуры, ГОСТ 30046 - метод массы гектолитра. Цифру партии берут из справочника культуры. СП 20.13330 относит массу к нагрузкам. СП 24.13330.2021 передаёт вес здания и зерна в грунт: насыпь статическая, не вибрирующая машина. Изменение N 2 введено 29 августа 2026 года, килограммы пшеницы свод по-прежнему не называет.
В Оренбургской области склад или небольшой силос часто заказывают словами "сваи как под ангар той же длины". Бригада раскладывает поле под каркас. Когда засыпают пшеницу слоем в пару метров, на метр пола ложится больше полутора тонн, которых в пустой коробке не было. Пол садится, кольцо уходит.
Считать "зерно вообще" одной цифрой нельзя. Пшеница насыпью занимает 1,31-1,36 м³ на тонну, около 735-763 кг/м³. Семя подсолнечника - 2,19-2,50 м³ на тонну, около 400-457 кг/м³: та же высота давит почти вдвое слабее. Ячмень легче верхней оценки пшеницы: 1,42-1,84 м³/т, около 543-704 кг/м³. Угол откоса пшеницы в среднем около 25°: без стен куча стеной не стоит. В силосе стены держат столб, зерно не вытекает конусом во двор.
На практике ориентир для разговора, не проект: пшеница 770 кг/м³ слоем 2 м даёт 1540 кг/м². Ячмень 620 кг/м³ на двух метрах - около 1240 кг/м². Подсолнечник при 400 кг/м³ - 800 кг/м². Например, смета "только каркас" не видит эти тонны. Типичная ошибка - подставить вес кровли вместо культуры. Если путаете поле с пролётом стали, одна отсылка: фундамент под ангар. Здесь давит зерно.
Проверьте, что в задании записаны культура и высота сверх одной длины здания. Имеет смысл отказаться от фразы "зерно как зерно": пшеница, ячмень и подсолнечник на одном слое дают разный пол.

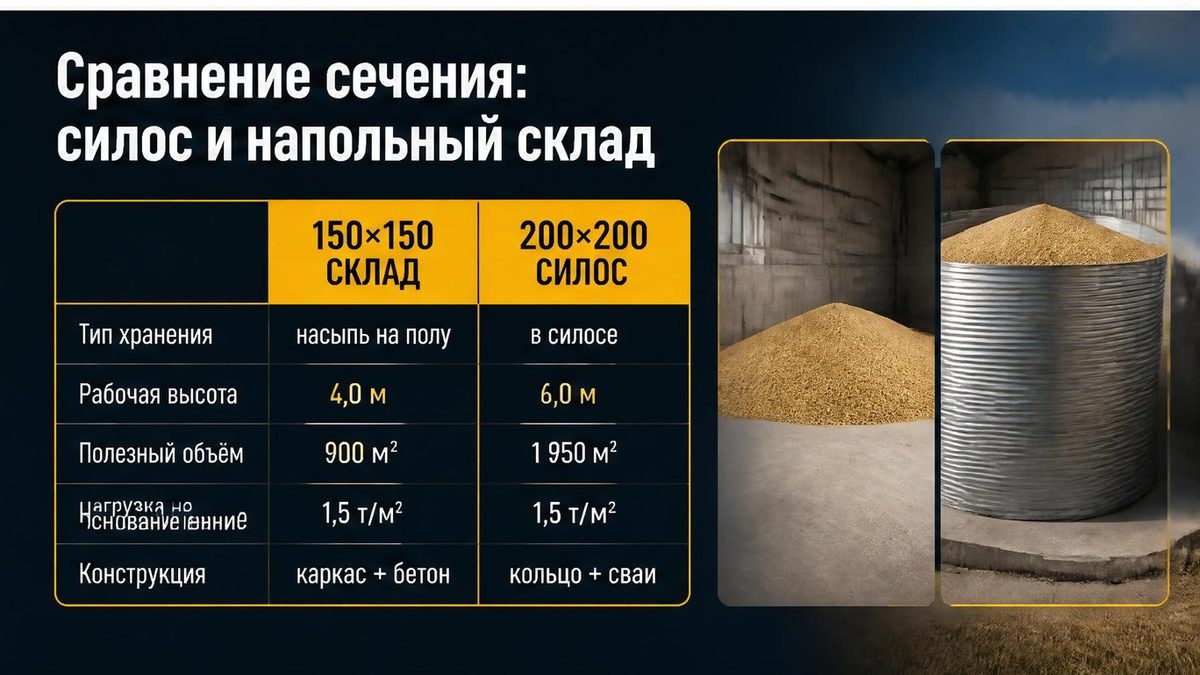

Сравнение сечения: силос и напольный склад
Таблица - развилка вопроса бригаде, не расчёт поля. Сечение зависит от того, где сидит масса: на полу склада или в круге силоса. Сорт зерна к длине ствола отношения не имеет.
| Узел | Где сидит масса | Что спросить у бригады |
|---|---|---|
| Склад, пятно лёгкое, расчёт подтвердил | Килограммы культуры на метр пола | Обсуждают сваю 150×150 |
| Склад, слой высокий или культура тяжёлая | Пшеница 2 м - около 1,5 т/м² | Разговор про 200×200 |
| Силос и корпус элеватора | Масса в кольце, не по всей площади | Схема круга, чаще 200×200 |
| Длина ствола | Грунт и промерзание верха, не культура | 2-5 м, без изысканий у бригады |
Строка 150×150 работает, если килограммы уже в бумагах и расчёт это подтвердил. Высокая пшеница ближе к 200×200. Под силос спросите круг и высоту заполнения, не делите тонны на весь ангар.
ГОСТ 19804-2021: заводская свая передаёт нагрузку на грунт. В таблице 1 сторона начинается с 300, 350 и 400 мм, строк 150 и 200 мм нет. Линейка ОРЕНСВАИ - 150×150 и 200×200 мм, длина 2-5 м. Не подставляйте сторону 300 мм вместо неё. Запас "до 30 т на сваю" не равен несущей на грунте под зерном. Длину не выбирают по слову "пшеница". Геологию у монтажной бригады не покупают: такой услуги нет.

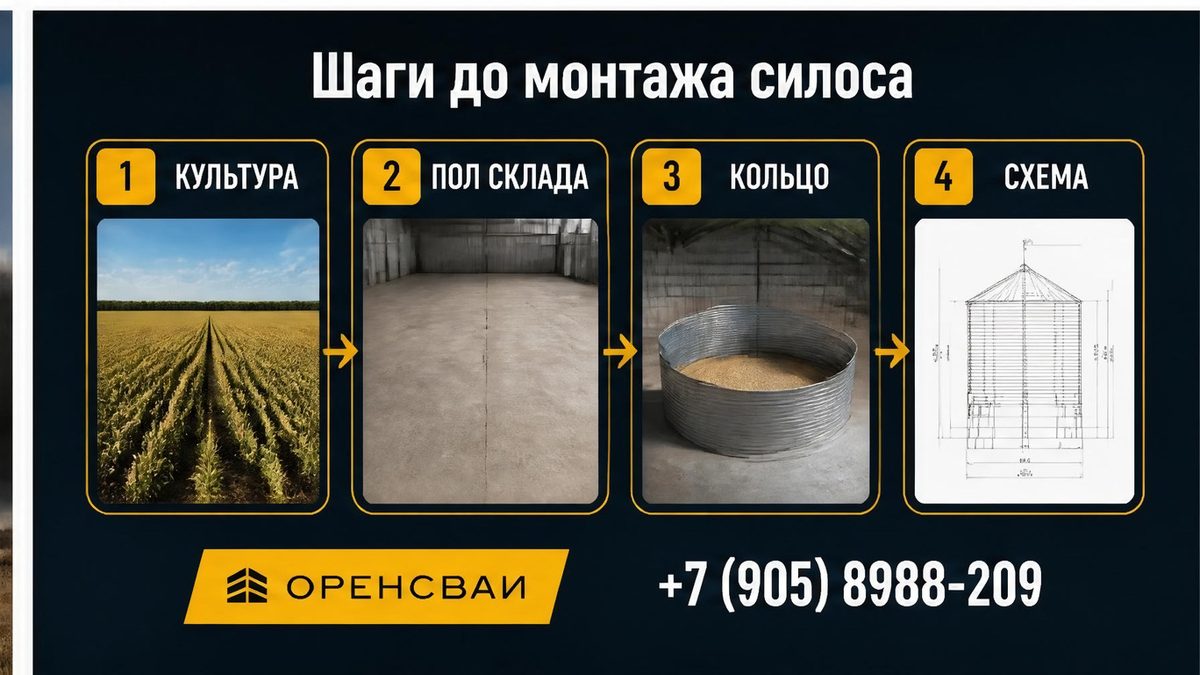

Шаги до монтажа силоса
До забивки на листе лежат культура, высота и пометка, что пустой каркас и зерно считают разными нагрузками. Сможете сверить это без диплома.
- Записать культуру. Пшеница, ячмень или подсолнечник. Одна цифра "на любое зерно" - уже ошибка.
- Посчитать пол склада. Высота насыпи у стены умножается на массу куба: пшеница 770 кг/м³, ячмень 620 кг/м³, подсолнечник около 400-457 кг/м³.
- Отделить кольцо силоса. Не делить тонны на весь ангар. Спросить круг, высоту заполнения и сечение 150×150 или 200×200.
- Сверить задание. В бумагах есть масса зерна, не только вес каркаса. Пустую коробку под засыпку не принимать.
- Выбрать длину 2-5 м по грунту площадки. Культура длину не назначает.
- Собрать схему до монтажа. Сечение, длина, культура. Граница срыва: сваи забиты "как под сарай", а первая засыпка тяжелее схемы.
Выберите сечение только после культуры и высоты. Стоит спросить вслух: "в нагрузке есть тонны зерна или только стойки?" Получите ответ до заезда копра.
ОРЕНСВАИ забивает сваи под склад и зернохранилище по массе насыпи.
Ошибки считать зернохранилище как сарай
Часто ломается приёмка, когда склад и силос сажают на одну сетку "под лёгкий каркас". Риск деформации пола идёт от насыпи, которой в смете не было. Вторая ошибка - считать подсолнечник как пшеницу. Третья - ждать, что свод сам назовёт килограммы: норма даёт метод, цифру берёт справочник партии.
В реальном проекте до вопросов видно, сработал ли порядок: культура, высота, масса на метр пола или на круг, и какое сечение стоит под склад, а какое под кольцо. Пустую коробку не подставляют. Не стоит принимать поле, если в задании только длина ангара.
Стеллажный терминал - другая задача: сваи под склад . Здесь прочность проверяют насыпью зерна. Надёжность кольца от шага сарая тут не появляется. Вы сэкономите на перезабивке, если сечение спросят до монтажа. Итог разделов - результат на одном листе, не фраза "поставим сваи".
Материал проверен: Инженерно-строительный отдел компании «ОРЕНСВАИ» (инженеры-строители по свайным фундаментам, Орск / Оренбург). Достоверность данных: СП 108.13330.2012, СП 24.13330.2021 и изменение N 2 от 29.08.2026, СП 20.13330.2016, ГОСТ 19804-2021 (сторона с 300 мм), ГОСТ 10840-2017 и ГОСТ 30046-93 как метод натуры, массы пшеницы и ячменя по справочнику, вилки перевозки пшеницы, ячменя и подсолнечника. Цену берут из договора.
Частые вопросы
Чем фундамент под зернохранилище отличается от расчёта пустого ангара?
В пустой коробке есть крыша и стойки. В зернохранилище к ним добавляется масса насыпи или столба в силосе. Пшеница слоем 2 м - около 1,5 т/м² пола. Этой полосы в смете "как под сарай" нет.
Какое сечение спросить под напольный склад зерна?
Сначала культура и высота, затем килограммы на метр пола. Сечение 150×150 обсуждают, когда пятно лёгкое и расчёт это подтвердил. При высоком слое или пшенице около 770 кг/м³ разговор сдвигают к 200×200.
Почему под силос не ставят ту же схему, что под сарай?
Масса силоса сидит в кольце. По всей площади здания зерно не лежит. Стены держат столб зерна. Схему круга спрашивают отдельно; чаще начинают с 200×200. Шаг лёгкого каркаса для кольца мал.
Можно ли считать подсолнечник теми же тоннами, что пшеницу?
Нет. Пшеница насыпью около 1,31-1,36 м³ на тонну, семя подсолнечника - 2,19-2,50 м³ на тонну. На одной высоте подсолнечник давит почти вдвое слабее. В договоре нужна культура, не слово "зерно".
Кто назначает длину сваи, если культуру уже записали?
Длину берут в диапазоне 2-5 м по грунту площадки. Название культуры её не назначает. Изыскания у монтажной бригады не заказывают. Запас "до 30 т на сваю" описывает изделие. Несущую на этом грунте считают отдельно.
