Свайный фундамент под навес для сельскохозяйственной техники (комбайны, тракторы)

В смете навеса под комбайн и трактор четыре строки решают, въедет ли техника: высота до низа фермы, пролёт между стойками, число опор и что написано про кровлю. Если высота стоит 2,3-2,7 м, а пролёт "до 6 м, как на две легковые", кузов зернового комбайна около 4 м в этот просвет не входит. Жатка 6-9 м шире кузова и упирается в стойку, а килограммы снега на большой крыше в этих строках часто не названы. До забивки сверьте паспорт каждой машины с этими строками.

Главное за 2 минуты: Высоту берут до самой высокой точки машины. Просвет «как под легковую» для комбайна мал. Архив Acros 580: кузов около 4 м, шнек 4,3-4,7 м, два блока спорят, в договор идёт паспорт. Пролёт берут по жатке: 5, 6, 7, 9 или 12 м. Ширина кузова 3,8-3,9 м для пролёта узка. Свая под стойкой. Снег - с чертежа. Дату уборки не ставят: крыша нужна к возвращению машин.

Ферма - каркас крыши, пролёт - шаг между стойками, шнек - труба выгрузки зерна выше кабины.

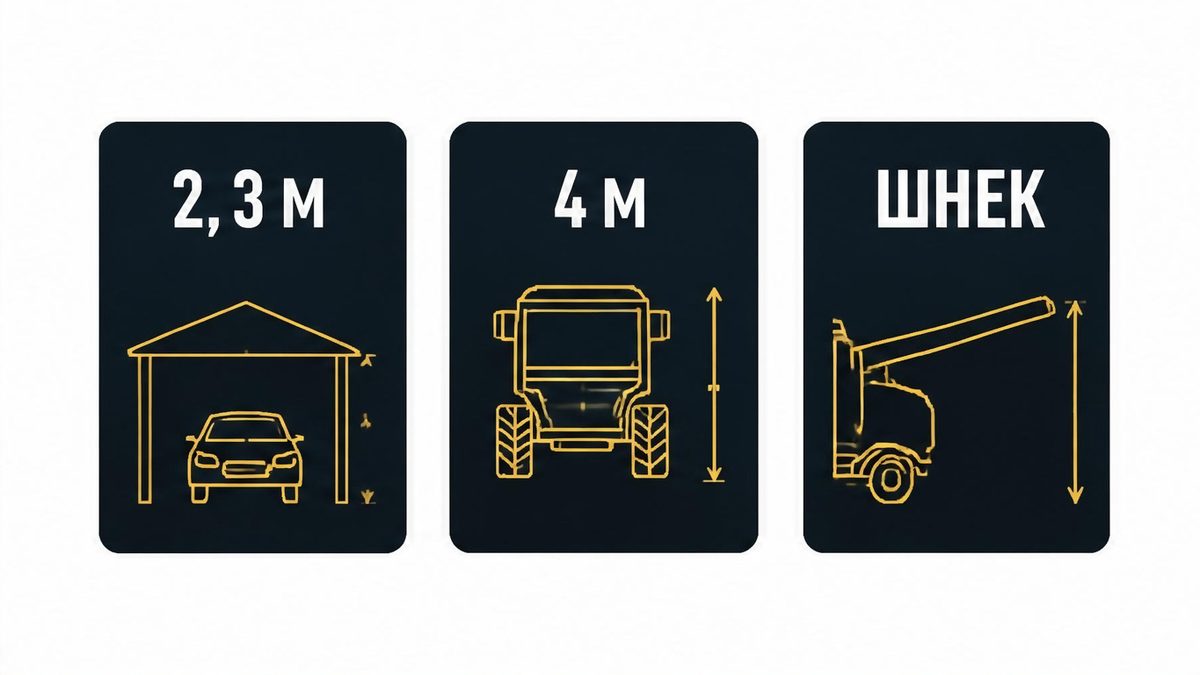

Почему высота 2,3 м с автонавеса не пускает комбайн

Человек получает смету из четырёх опор и пролёта "на две машины". Комбайн выше этой рамки, шнек ещё выше кабины. Типичная ошибка - просвет легковой стоянки 2,3-2,7 м. Кузов с архива около 3930-3950 мм уже выше.

На практике низ фермы меряют до самой высокой точки. Архив Acros 580 от 28.01.2019 спорит: 8850×3880×3950 мм и шнек 4300-4700 мм против 9790×3815×3930 мм и выгрузки 4300 мм. Веса 13 400, 15 000 и 16 020 кг из разных абзацев не склеивают. В договор идёт паспорт.

Витрина Ростсельмаш подтверждает ACROS 550/585 и бункер 9 000 л, миллиметров кузова там нет. Например, шнек 4,3-4,7 м и просвет 2,3-2,4 м - разные изделия. Если строка скопирована с легковой стоянки, это другая тема: фундамент под навес для автомобиля.

Одна высота "под трактор" не накрывает две марки. МТЗ-82: 2470 мм и 3,6 т. К-744: 3876 мм и 16,630 т, длина 7350 мм. Кировец не проходит в 2,5-2,7 м. Марки нет - забивку не начинают. Массу на сваю не делят.

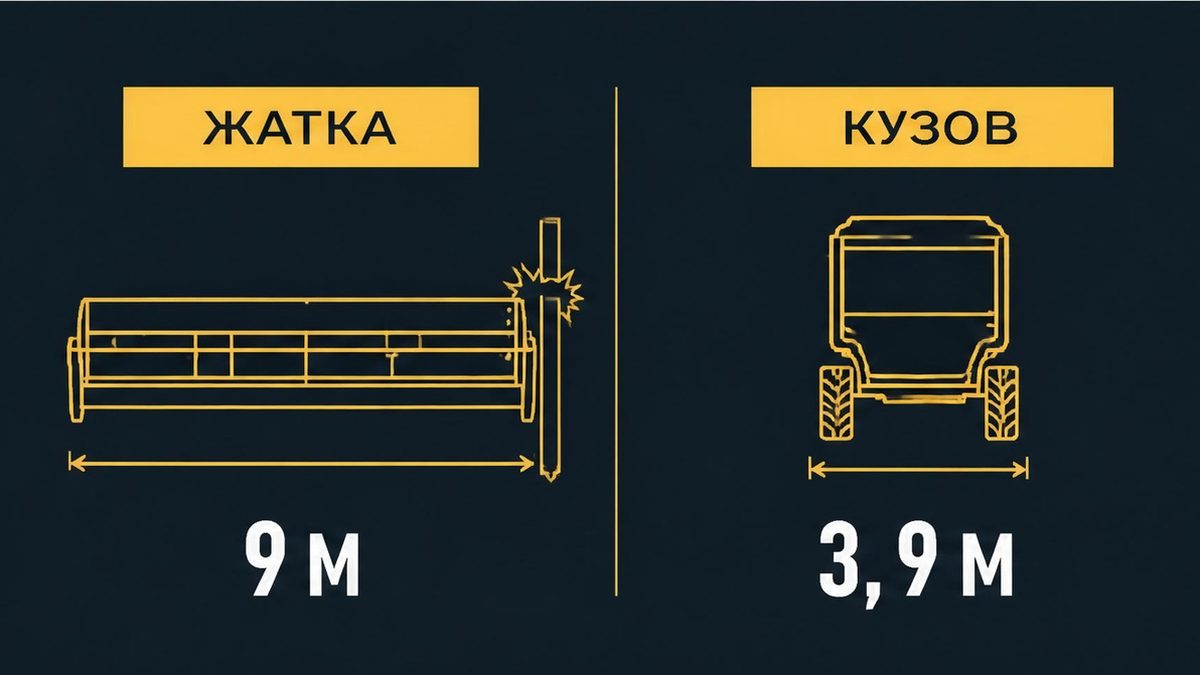

Сравнение пролёта жатки и ширины кузова

Таблица - вопрос бригаде, не готовый размер навеса. В строке сказано, что сломается, если цифру взять не из паспорта. Число стоек, сечение и пролёт берут из паспорта навеса.

В испытаниях ACROS жатки 5, 6, 7 и 9 м и бункер 9,0 м³. Жатка на комбайне - пролёт по захвату. Срыв: пролёт 6 м и жатка 9 м. Шаг 2,5-3,5 м без средней стойки - смета легковой стоянки.

Снег - не марка листа. Орск к району III не привязан. Проверьте район на чертеже. Если там III, уклон до 30° и μ=1: 150 кг/м². Например, крыша 12×24 м - это 43 200 кг снега, не вес листа.

Отсос ската отдельно стоящего навеса доходит до −1,2. На практике крышу на степи может тянуть вверх. Сечение сваи из этого числа не считают. Стоит спросить отсос отдельно.

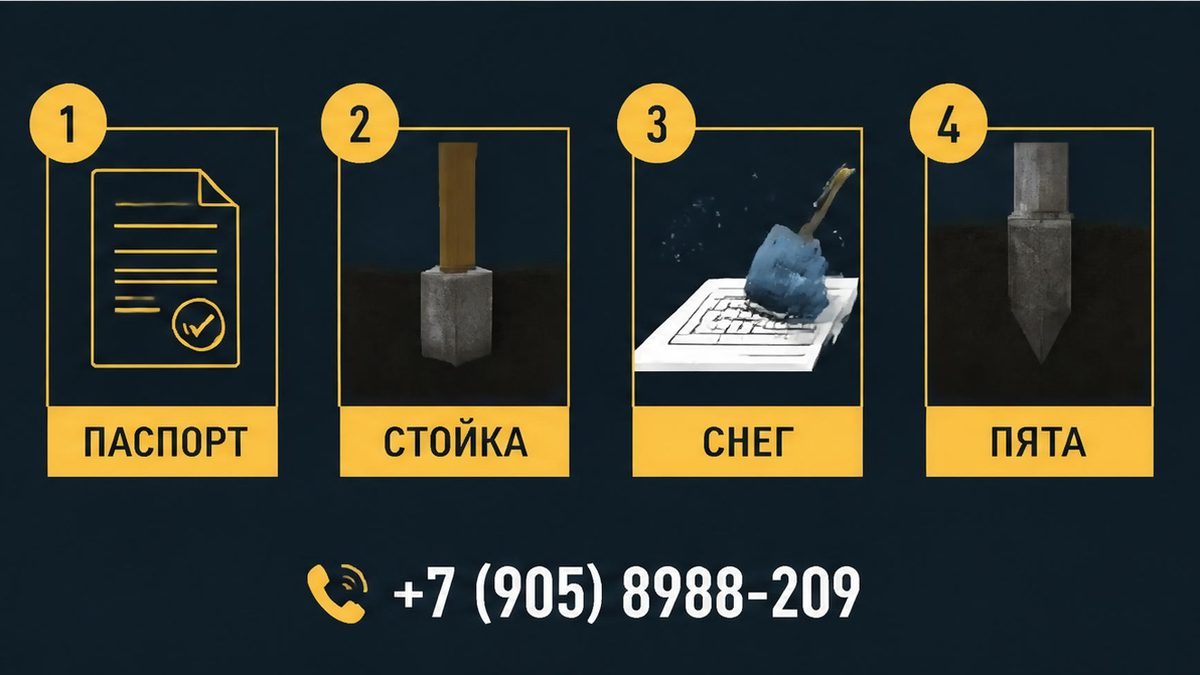

Шаги сверить паспорт, стойки и снег до забивки

Порядок на листе: паспорт → жатка да или нет → высота до низа фермы → стойки и сваи → снег с чертежа → стоит ли крыша к возвращению машин. Сможете пройти его с телефона. Выберите машины, которые реально будут стоять под крышей, до выезда копра. Копёр забивает сваю в грунт.

1. Выписать машины отдельно. МТЗ-82 - 2470 мм, К-744 - 3876 мм. Марки нет - забивку не начинать.
2. Спросить про жатку. Захват ACROS: 5, 6, 7, 9 и 12 м. Кузов 3,8-3,9 м - не пролёт. Срыв: жатка 9 м при пролёте 6 м.
3. Смерить низ фермы. Архив спорит: кузов около 4 м, шнек 4,3-4,7 м. В договор - паспорт. Срыв: высота 2,3-2,7 м.
4. Разложить стойки по длине. Свая под стойку. Длины 8850 и 9790 мм не склеивать. Срыв: четыре угла.
5. Открыть строку снега. 1,5 кПа берут, только если район III так стоит на чертеже. Отсос до −1,2 спросить отдельно.
6. Не делить массу на сваи. Вес машины не равен грунту. Несущая - бок плюс пята. Запас 30 т не подставлять. Пята - низ сваи.
7. Спросить длину. Сечения 150×150 и 200×200 мм, длина 2-5 м. Пята ниже промерзания 1,6-1,8 м, иначе это вопрос, не обещание.

Получите лист: марки, жатка, высота до низа фермы, шаг стоек. Результат: нет строки "навес как для автомобиля" и нет цены без договора. Надёжность - кружки свай под стойками. Прочность считают по грунту: работы по СП 24.13330, изделие по ГОСТ 19804. Вы сэкономите, если просвет спросят до забивки.

Имеет смысл остановить смету, пока под каждой стойкой нет кружка. Не стоит подписывать "четыре угла, комбайн тяжёлый, берём сваю потолще". Геологию ОРЕНСВАИ не продаёт: длину спрашивают у того, кто считает грунт.

Календарь крыши к возвращению машин с поля

День начала уборки в смету берут с хозяйства, не из общего календаря. Спросите, когда техника возвращается и стоит ли к этому дню крыша. В реальном проекте часто ломается ожидание, что копёр привезёт и крышу: поле дома около 10 x 10 м забивают за 1-2 дня. Срок ферм и кровли считают отдельно. Срыв: "зальём стаканы и подождём бетон, комбайны у забора".

Автовесы на въезде считают массу грузовика. Стоянку комбайна считают по высоте кузова и жатке: фундамент под автовесы.

Ошибки четырёх углов и деления массы на сваи

Часто ломается приёмка по четырём углам: средняя стойка без сваи. Вторая ошибка - "свая держит 30 тонн, комбайн весит 15": 30 т - запас изделия, не грунт. Третья - одна высота на МТЗ и на Кировец. Риск деформации виден на бумаге: пролёт 6 м при жатке 9 м. Переплата начинается, когда стойки стоят, а жатка на улице. Не стоит заказывать сечение "техника тяжёлая", пока нет чертежа стоек.

Материал проверен: Инженерно-строительный отдел компании «ОРЕНСВАИ», Орск / Оренбург.
Откуда цифры: Википедия ACROS (жатки 5-12 м); Ростсельмаш (бункер 9 000 л); архив Acros 580 (два габарита, шнек 4,3-4,7 м); МТЗ-82 и К-744; легковой навес (2,3-2,7 м, пролёт до 6 м, район III = 1,5 кПа, отсос до −1,2). Город к району не привязан. Несущая - бок плюс пята. Изделия 150×150 и 200×200 мм, 2-5 м, СП 24.13330, ГОСТ 19804. Запас 30 т не равен грунту. Промерзание 1,6-1,8 м. Цену и дату уборки не ставим.

Частые вопросы

Почему высота 2,3 м с легковой стоянки не годится комбайну?

Просвет 2,3-2,7 м ниже кузова около 4 м и ниже шнека 4,3-4,7 м. Блоки архива спорят, в смету пишут паспорт.

Пролёт считать по кузову или по жатке?

Если жатка на комбайне, пролёт идёт по захвату 5-12 м. Ширина кузова около 3,8-3,9 м - другая цифра. Пролёт 6 м при жатке 9 м упирает жатку в стойку.

Хватит ли четырёх свай по углам навеса?

Нет, если стоек больше четырёх. Свая стоит под стойкой. Длину берут из паспорта: архив даёт и 8850 мм, и 9790 мм, К-744 - 7350 мм.

Почему запас сваи до 30 т не закрывает массу комбайна?

30 т - запас изделия. Несущую грунта считают отдельно: она складывается из бока и пяты. Она складывается из бока и пяты и зависит от глины или песка. Массу машины на сваи поровну не делят. Сечение и длину 2-5 м спрашивают по грунту и по пяте ниже промерзания 1,6-1,8 м.

Когда должна стоять крыша, если день уборки неизвестен?

Дату старта спрашивают у хозяйства: когда машины возвращаются, и стоит ли крыша. Забивка поля около 10×10 м за 1-2 дня. Срок ферм считают отдельно. "Зальём стаканы и подождём бетон" оставляет комбайны у забора.
